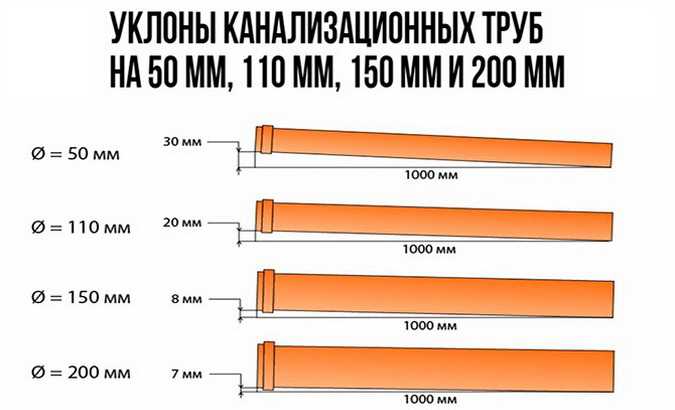

Уклон канализационных труб 50, 100, 110, 160, 200 мм по снип

Ошибки при определении угла наклона труб

Трещина трубопровода возможна при переполненности труб из-за неправильного уклона

Самое большое количество засоров и отказов канализации происходит из-за неправильного проектирования. Несоблюдение правил СНиП приводит к срыву водных затворов, неприятному запаху в помещении, плохому стоку из раковины и ванной, заиливанию труб. Прорыв трубы и разлив канализации может привести к заражению патогенными микроорганизмами людей, а также к отравлению ядовитыми испарениями.

Ошибки монтажа – это неправильно выбранный диаметр труб, отсутствие фановой трубы и вентиляции. Как следствие – низкое давление и затрудненное прохождение вязких масс из-за плохой циркуляции воздуха в системе.

Кроме уклона, к плохой работе канализационной системы может привести неправильные углы стыковки труб, отсутствие уплотнителей, неверный переход меньшего диаметра на больший.

Больше проблем доставляет неправильный монтаж чугунных труб, в которых осадок образуется быстрее, так как они имеют шершавую поверхность. Застой жидкости на одном из участков приводит к гниению и подтеканию труб.

Пластиковые коммуникации меньше расположены к засорам, но даже в них может накопиться илистый осадок, если неправильно спроектировать систему – выбрать не тот диаметр или неверно рассчитать уклон. Непрофессиональные рабочие часто стараются увеличить наклон труб, считая, что таким образом стоки быстрее попадут в отстойник.

Использование дешевых строительных материалов приводит к их быстрому выходу со строя. Качественные изделия проверяются специальной аппаратурой на предмет наличия внутри скрытых трещин, сколов, заусениц. Если производитель пренебрегает проверкой на качество, такая продукция стоит дешевле, но ответственность за нее несет только покупатель.

Необоснованной является установка мощных очистительных систем в том месте, где условия и почва позволяют дочистить стоки естественным методом, не вредя экологии.

Что такое угол уклона канализационных труб

Канализация в жилых домах и в квартирах работает в основном за счет гравитации. Поэтому вся система канализации должна быть наклонена. Наклон измеряется в сантиметрах на 1 погонный метр трубы. Такая единица измерения выбрана из-за того, что измерять наклон в градусах сложнее, а отклонение в 1° может вызвать сильное отклонение от цели на нескольких метрах трубопровода.

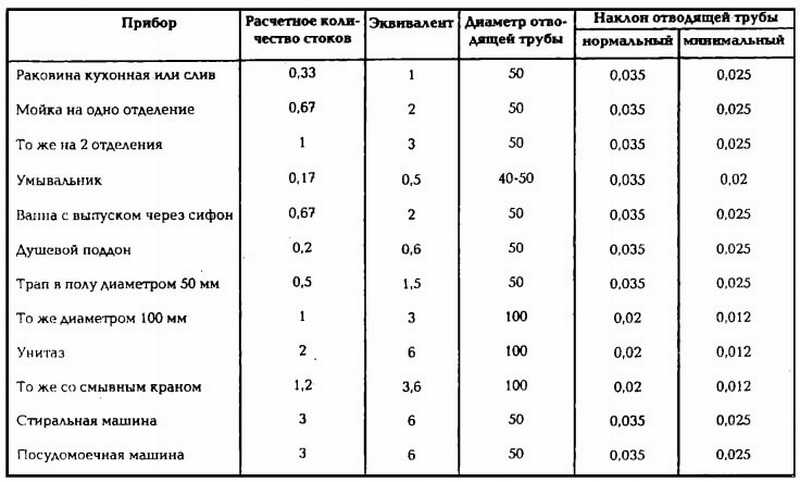

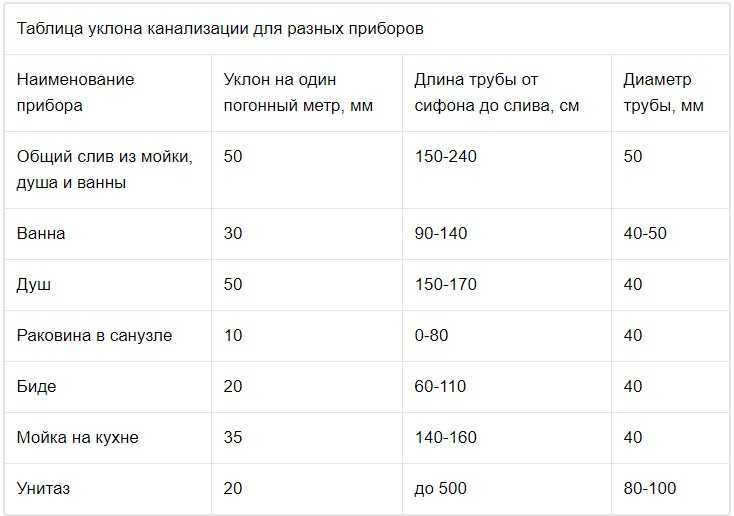

Для сантехприборов допустимы разные уклоны:

• для раковины со сливом Ø 40-50 мм нормальный уклон составляет 0,035;
• для унитаза со сливом Ø 100 мм — 0,02;
• для мойки со сливом Ø 50 мм — 0,035;
• для ванны со сливом Ø 40-50 мм — 0,035.

Расчет высоты конька

Соотношение градус/процент уклона кровли

После того как определились с конструкцией крыши, решили какой материал будет использоваться, учли все климатические условия и определились с наклоном кровли, пришло время узнать как посчитать высоту конька.

Сделать это можно с помощью угольника или математическим способом. Для второго варианта ширину пролета дома (h) делят на 2. Полученное число умножают на относительную величину.

Для ее нахождения используют таблицу, приведенную ниже (рис.4). Как видите, значения расписаны для каждого угла наклона. Чтобы было понятней приведем пример. Ширина здания 6м, уклон крыши 20 градусов. Получаем:

Высота конька 1,08 метров. Используя данную формулу можно узнать уклон крыши (это бывает надо при ремонте уже готовой кровли). Как считать? В обратном порядке.

Угол ската кровли это отношение между высотой конька крыши и половиной заложения.

Что мы получаем: 1,08:3=0,36 умножаем данное значение на 100 и получаем уклон крыши в процентах: 0,36х100=36%, смотрим по таблице и видим: 36%=20 градусов, что и требовалось доказать.

Как рассчитать угол уклона крыши узнали, а как определить эту величину при помощи уклономера, что собой представляет данный инструмент?

Это рейка с прикрепленной к ней рамкой. Между планками располагается ось, к которой прикреплен маятник (два кольца, пластинка, грузик и указатель).

Внутри выреза находится шкала с делениями. При нахождении рейки в горизонтальном положении, указатель совпадает с нулем на шкале.

Чтобы определить угол ската крыши. рейку уклономера держат перпендикулярно коньку (под углом 90 градусов). Указатель маятника покажет искомую величину в градусах. Для перевода в проценты используют выше приведению таблицу (рис.3).

Очень часто, при строительстве крыш, можно услышать словосочетание «разуклонка кровли». Что это такое?

Автономная канализация для автомоек

Автономная канализация для автомоек должна иметь несколько уровней очистки сточных вод, ведь они содержат значительное количество химически агрессивных соединений, а также остатки нефтепродуктов, механические частицы и другие примеси, не характерные для бытовых стоков. В отличие от автономных канализаций для ресторанов и кафе, системы очистки стоков автомоек должны не только иметь высокую производительность (ведь объем стоков на таких предприятиях большой), но и дополнительные механизмы очистки с учетом специфики состава стоков.

При выборе системы очистки для автомойки следует обратить внимание на такие механизмы, которые должны использоваться:

• Флотационная очистка – для удаления из стока остатков бензина и нефтепродуктов, а также жиров и поверхностно активных соединений.
• Химическая очистка – для инактивации, окисления и осаждения различных химических соединений, потенциально загрязняющих окружающую среду.
• Механический и фильтрационный – позволяют удалить из сточных вод механические частицы, в том числе крупной и мелкой фракции.

Если вас интересует решение вопроса утилизации промышленных сточных вод – обязательно обратитесь к специалистам, решить подобную проблему самостоятельно достаточно сложно, ведь такая система должна быть эффективной и, желательно, бюджетной.

Схема вентиляции автономной канализации

Наличие вентиляции канализационного трубопровода, соединяющей его с атмосферой, влияет на разрежение потока. (∆p, мм вод. ст.). Без вентиляции оно зависит от скорости течения водовоздушной смеси. (Воздух вовлекается сточной водой, тем интенсивнее, чем меньше диаметр трубы, а значит и скорость потока).

Принцип приточно-вытяжной вентиляции — разница давлений наружного воздуха и газов в системе. Выравнивание давлений, компенсация разряжения потока подсосом снаружи, предотвращает срыв гидравлических затворов внутренней канализации.

Кроме этого вентиляция предупреждает образование агрессивной среды: удаляет газы (сероводород, аммиак, углекислоту, метан, аммиак) и испарения, которые выделяют сами сточные воды.

Вытяжная вентиляция реализуется посредством элементов внутренней канализационной сети — стояков. Они, через чердак, крышу выводятся за пределы здания.

Вытяжная часть стояка (та, что расположена выше чердачного перекрытия) выводится на высоту:

• 0,3 м от плоскости кровли;
• от кровли скатной — на 0,5 м;
• 3 м — от кровли эксплуатируемой.

Приток воздуха происходит через крышки смотровых колодцев, не плотно прилегающие к люкам.

Уклон лотков зачем и почему

Дождеприемные лотки — это самотечные системы, которым, для правильного функционирования необходимо создавать постоянный, равномерный уклон в сторону приемного коллектора. Весь спектр характеристик ливневой, а также бытовой канализации описан в СНИП 2.04.03-85. Данный документ регламентируем материалы, технические требования, а также способы гидравлического расчета и вычисление объемов сточных вод. Безусловно, основная привязка при определении объемов дождевых вод — к региону, интенсивности осадков в нем, а также покрытию вокруг ливневого канала. От этого зависит минимальный уклон лотка, который составляет 3 миллиметра на метр магистрали.

Однако, данное значение является минимальным и зависит от покрытия вокруг лотков, а так от площади водосбора. Чем площадь выше, а поверхность хуже впитывает воду, тем выше гидравлическое сечения и уклон системы. Не стоит забывать, что сюда же, в ливневую канализацию, зачастую сбрасывается и вода, отводимая с крыш домов. Поэтому в этом случае система должна обладать большой пропускной способностью.

Создание ливневой канализации во многом сопряжено с большим объемом земляных работ. Для минимизации земляных работ, промышленностью выпускается лоток с внутренним уклоном, что существенно упрощает монтаж всей системы. В данных изделиях уже заложен необходимый уклон. При этом сам лоток, остается характерной для него форма, а уклону подвергается исключительно внутренний желоб. Кроме того, применение таких водоводов, существенно снижает риски ошибки и последующей неправильно работы ливневой канализации. Такие лотки, зачастую, изготавливают из пластика, так как довольно просто контролировать его форму при производстве. Однако, не исключение в этом ряду и бетонный лоток с уклоном, который так же производится. Такие желоба создаются способом вибропрессования, что позволяет добивается высокой геометрической точности, в том числе минимально необходимого уклона.

Многое, при определении необходимого уклона системы, зависит от шероховатости внутренней поверхности лотка. Чем она ниже, тем меньшее сопротивление испытывает стекающий поток воды, а значит выше ее скорость и пропускная способность всей системы. Лидером здесь, безусловно, являются лотки из пластика, обладающие минимальной шероховатостью поверхности. А значит уклон ливневых лотков из таких желобов, можно делать меньше.

Однако, не стоит забывать, что любая ливнеотводящая система, это не только лотки. Также обязательным элементом системы является пескоуловители, которые работают как небольшие отстойники, в которых оседает взвесь крупных фракций. Чтоб минимизировать частоту прочистки пескоуловителей, не редко лотки оборудуют решетками, которые оберегают всю систему от попадания крупного мусора.

Устройство наружной канализации

При обустройстве наружной канализационной сети поступают следующим образом:

• за точку отсчета принимают место ее выхода из здания;
• минимальный уклон наружной канализации при использовании 110-миллиметровых труб составляет 0,02 метра (прочитайте: «Устройство канализации наружной — варианты схемы монтажа «). При протяженности магистрали около 20 метров величина угла наклона равна 0,4 метра;
• при проектировании наружной сети непременно учитывают рельеф местности;
• сливную яму обустраивают на участке в самой низкой его точке;
• к глубине отверстия, предназначенного для вывода трубы из здания, плюсуют значение наклона трубопровода. Полученный результат – это глубина второй отметки магистрали, расположенной у сливного колодца.

Глубина залегания трубопровода при обустройстве наружной канализационной сети должна быть ниже уровня промерзания грунта. Измеряют данный показатель в самом высоком месте магистрали. Знания, как сделать уклон канализации при монтаже наружной сети помогают обеспечить беспрепятственное передвижение сточной жидкости из устроенной в доме канализации и тем самым гарантировать самоочищение трубопровода и его стабильное функционирование.

Выходящую из фундамента дома трубу (см.фото) подключают к наружному трубопроводу, по которому стоки передвигаются самотеком к септику или сливному резервуару. При этом для устройства наружной магистрали применяют изделия большего диаметра, чем при прокладке внутренней системы. Допускается использование труб чугунных, асбестоцементных или из пластмассы. Продукция из чугуна считается наиболее прочной, но у нее большой вес

Выбирая трубы, следует обращать внимание на их внутреннюю поверхность, поскольку желательно, чтобы она была по максимуму гладкой и тем самым позволяла избежать засоров

Наружную канализацию прокладывают в траншее глубиной примерно 1,5 метра, чтобы трубы не могли промерзнуть, и в результате не нарушилось функционирование всей системы. Если нет возможности смонтировать канализационную магистраль на необходимой глубине, трубы следует дополнительно утеплить. Для предупреждения их механического повреждения, их помещают на заранее подготовленную подушку, состоящую из смеси глины и песка. Ею засыпают все свободное пространство между трубопроводом и стенами траншеи.

Для теплоизоляции наружной части канализационной сети применяют различные материалы (минвата, пеноизол, пенополиуретан, вспененный полиэтилен) – ими оборачивают трубы. Кроме этого, можно укладывать поверх трубопровода или внутри него греющий кабель. Его помещают в специальный кабель-канал, предохраняющий от внешних повреждений. Также такую работу выполняют комбинированным методом: основную часть трубопровода утепляют теплоизоляционными материалами, а трубу, выходящую из дома, оборудуют греющим кабелем.

В завершение монтажа подключают все элементы системы и делают пробный запуск системы. Отсутствие протечек означает, что работы по обустройству канализации выполнены качественно.

Рекомендации мастеров и общие правила установки внутренней и наружной канализации согласно СНИП 2.04.01-85

Самостоятельное проектирование домашней системы водоотведения и сброса нечистот следует начинать с ознакомления свода технических правил и норм, подробно изложенных в СНиП 2.04.01-85, а также в нормативной документации ГОСТ 25150-82.

В правилах даны четкие определение и понятия:

• из чего состоит домашняя сеть отвода грязной воды;
• какие диаметры трубных изделий используются для эффективного водоотведения;
• приводятся нормативные показатели наклона трубы для канализации в частном доме и квартире.

Внутренняя канализация

Внутридомовая система канализации состоит из источников водоотведения – домашних сантехнических приборов, например, ванны, раковины, умывальника и трубопроводов для утилизации стоков. Домашняя сеть канализации состоит из труб диаметром 50 и 100 мм. Если раньше для ее монтажа использовались исключительно чугунные трубопроводы, то в последнее время им на замену пришли пластиковые трубные изделия.

При укладке сантехнических сточных коммуникаций важно учитывать все требования строительных норм и правил:

1. В квартире подбирать уклон прокладки трубной разводки с учетом существующего канализационного стояка.
2. Если диаметр горизонтальной канализации составляет 50 мм, то рекомендуемый уклон должен составлять 3 см на 1 погонный метр.
3. Трубопровод с диаметром 160 мм укладывается с уклоном 0,7 мм.

Следует помнить об особенностях устройства вертикальной системы водоотведения сточной воды в многоквартирных домах. При такой схеме нечистоты перемещаются по периметру внутренних стенок трубной полости, а в центре водяного потока воздух как бы сжимается, что снижает вероятность возникновения засоров в стояке.

При самостоятельной прокладке канализации можно воспользоваться полезными советами мастеров:

• Для горизонтальных канализационных линий рекомендуется использовать угловые отводы 45 градусов.
• Центральные стояки выполняются строго вертикально. Использование прямых угловых отводов в 90 градусов запрещено.

Если длина горизонтальной линии канализации небольшая, то допускается небольшое превышение угла наклона.

Разводка канализации

Наружная канализационная сеть

Трубопровод наружной канализации прокладывается немного ниже уровня фундамента здания и соединяется с центральной магистралью или с накопительным сооружением. Для инженерных коммуникаций применяются трубные изделия диаметром не менее 110 мм, а их укладка производится с уклоном 0,02 метра на один погонный метр.

Наружные сети оборудуются ревизионными колодцами, необходимыми для профилактической чистки и осмотра. По правилам смотровые колодцы устраиваются через каждые 10 метров, в случае изгибов и поворотов магистрали – дополнительно и в этих местах.

Наглядное изображение наружной линии водоотведения с уклоном

Действенное использование канализационной сети возможно лишь при грамотном расчете углов наклона горизонтальной трубной разводки. В случае сомнения в своих силах или недостаточного багажа технических знаний, лучше отказаться от самостоятельного проектирования домашней сети водоотведения стоков и обратиться к профессиональным проектировщикам – специалистам по разработке и проектированию

Видеоинструкция – с каким уклоном укладывается канализация в квартире:

https://youtube.com/watch?v=Qb2RmBWpc9s

Монтаж ливневой канализации

Технически процесс прокладки труб для ливневки почти не отличается от обустройства наружного трубопровода.

Какие трубы нужны для подземной части ливневки.

Согласно требованиям СНиП, для возведения наружных сетей водоотведения можно использовать трубы из следующих материалов:

• керамика;
• сталь;
• пластик.

Керамику часто используют при монтаже наружного трубопровода и ливневки. Главный недостаток материала в весе и хрупкости (труба диаметром 100 мм весит 24 кг и больше).

Меньше весят трубы из стали (метр трубы имеет массу примерно 10 кг), но они ржавеют, что делает их не лучшим материалом для обустройства дождевой канализации.

Современные строители все чаще отдают предпочтение пластиковым и ПНД-трубам для канализационной системы. Их преимущество в легкости, прочности, устойчивости к коррозиям. Для соединения элементов не требуется сварка. Можно использовать:

• трубы ПВХ, для наружных канализационных сетей есть специальные оранжевые трубы;
• многослойные полимерные трубы – оптимальный вариант. Благодаря гладкой внутренней поверхности гидравлического сопротивления практически нет.

Монтаж кровельной части

Как подготовить автономную канализацию к зиме

Этапы работ:

• Для установки дождеприемников в стенах-перекрытиях делают отверстия. Места примыканий обрабатывают герметиком.
• Затем отводные трубы или лотки укрепляют.
• Следующий шаг – установка стояков.
• В последнюю очередь собирают узел сброса воды в коллектор или выпуск в лотки.

Для крепления устройств используют специальные хомуты. Предварительно размечают места их фиксации с соблюдением рекомендованных величин уклонов.

Обустройство подземной части

Сначала необходимо выкопать траншеи под укладку труб. Их глубина зависит не столько от степени промерзания грунта, сколько от наличия практического опыта эксплуатации ливневок в конкретном регионе.

Этапы работ.

Выкапывают траншеи

Важно, что их глубина неравномерна. Она постепенно увеличивается для обеспечения нужного уклона.
Из песка отсыпается 20-сантиметровая подушка по всему дну траншеи.
Далее роют котлован специально для установки коллектора.
В подготовленные канавы укладываются трубы

Их соединяют между собой при помощи обычных фитингов.
Если канализация представляет собой одну сплошную ветвь длиной не более 10м, то на ее середине планируется возведение смотрового колодца. Кроме того, смотровой колодец должен быть установлен на каждом разветвлении сети.
В местах соединения водоприемных желобов и труб канализации устанавливаются пескоулавливатели.

Следующим этапом производят засыпку траншей и установку решеток на лотки.

Зачем нужны охранные зоны

Что такое охранная зона и в чем ее предназначение, понятно не всем. Но СНиП предусматривают обязательную организацию охранных зон определенного размера возле труб. Если это ветка ливневой канализации, значит, необходимо предусмотреть отступ от внешних стенок трубопровода в каждую сторону по 3–5 м. В охранной зоне запрещено:

• Возводить строения не только постоянные, но и временные.
• Устраивать свалки.
• Организовывать парковки.
• Высаживать деревья и кустарники на расстоянии меньше чем 3 метра от трубы.
• Блокировать доступ к смотровым колодцам.

Делаем вывод: оборудование ливневой канализации – обязательное мероприятие при благоустройстве участка. Сооружение таких систем требует соблюдения правил, предусмотренных нормативными документами.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<Y<0,6. Этот коэффициент, часто принимают за 0,5 или 0,6 и считают их оптимальными. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок).

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

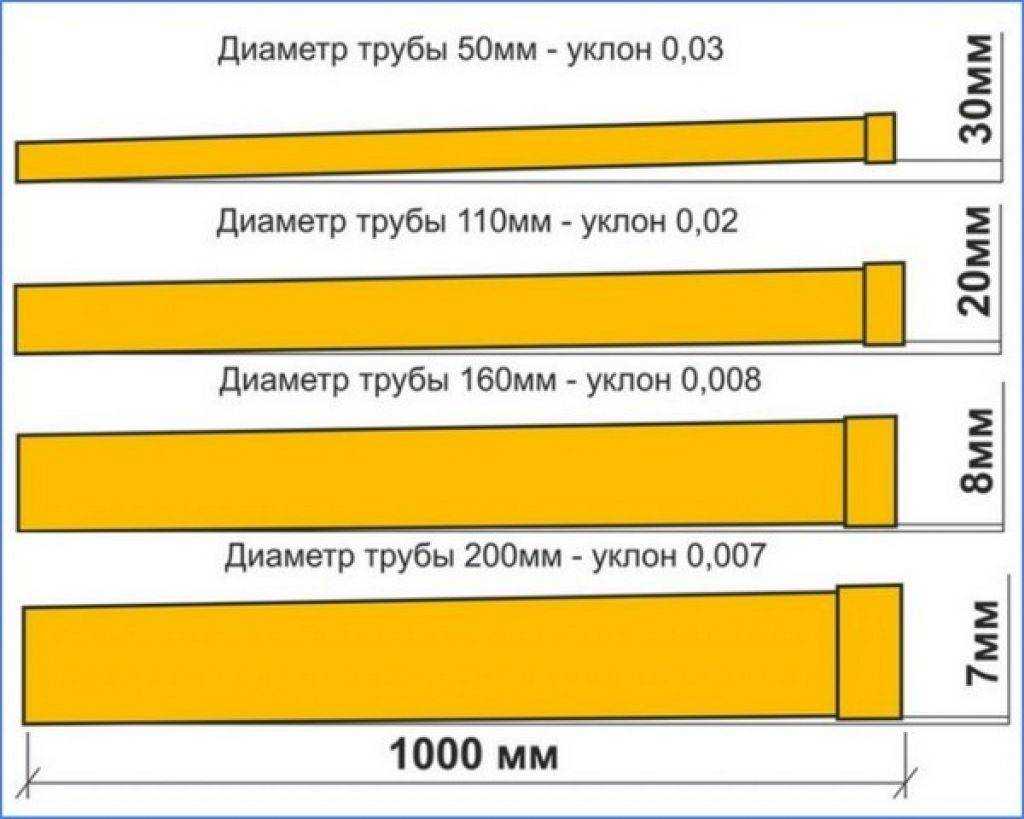

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
6. Перед работой нужно обязательно составлять план.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

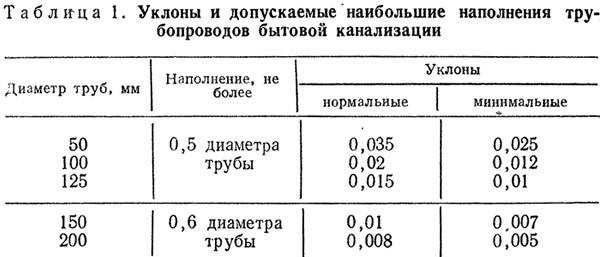

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

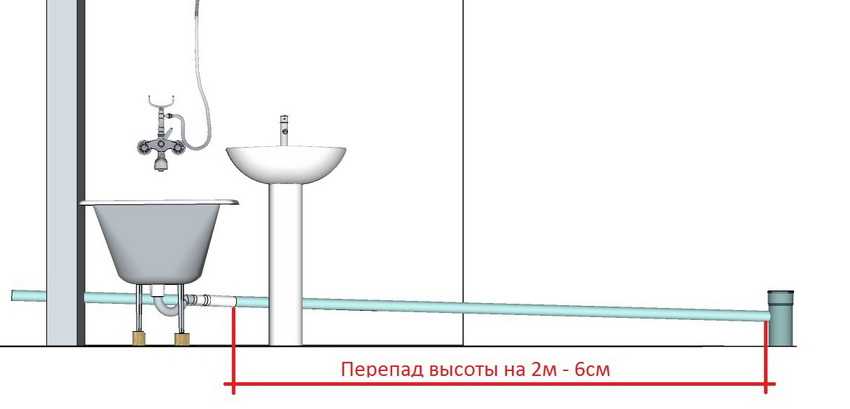

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

• название системы, которая будет проверяться;
• название объекта строительства;
• наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
• информация из проектной документации (номера чертежей);
• перечень открытых прибором на время испытаний и продолжительность проверки;
• данные о наличии или отсутствии дефектов;
• подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Статья по теме:

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.
