Расшифровки кабельных обозначений (маркировок)

Маркировка кабелей

В модельный индекс кабеля входят буквы и цифры, содержащие информацию о типе материала жил и изоляции, диаметре проводников. Рассмотрим конкретный пример: АНРБГ – 3х16+1х10.

Первая литера – А – означает, что токоведущие жилы из алюминия. При использовании меди буква пропускается.
Вторая литера – Н – тип изоляции. В этом случае – негорючая резина. Варианты: П – полиэтилен, В – поливинилхлорид, Р – обычная резина. Если используется бумага, то знак пропускается.
Третья литера – Р – изоляция оболочки резиновая. Варианты: А – алюминиевая, С – свинцовая.
Четвертная литера – Б – тип броневого покрытия. Варианты: Б – стальная полоса, П – плоская проволока.
Пятая литера – тип покрова брони. Варианты: Г – без такового (голый), Шп – шланг полиэтиленовый, если литера пропущена, то используется битум или кабельная пряжа.

Первый набор цифр: три токоведущие жилы сечением по 16 мм² каждая. Второй набор цифр: одна заземляющая и ее сечение.

Теперь вы имеете представление о том, что такое кабель и насколько сложным может быть его устройство. Пожалуйста, не рассматривайте его как разновидность бельевой веревки.

Разновидности проводниковой продукции

Электрические кабели незаменимы при выполнении любых электромонтажных работ. Их очень много, и у каждого свое предназначение и эксплуатационные параметры, которые и отражает маркировка проводов и кабелей. Дабы разобраться в ней, нужно получить общее представление об этих изделиях.

Разновидности проводов

Основой любого провода является металлическая проволока. Разные провода отличаются несколькими параметрами:

видом металла для проволоки – это медь либо алюминий;
количеством проволок – одна или множество тонких, скрученных в жгут;
наличием или отсутствием изоляции;
видом изолирующего материала;
наличием защиты – дополнительного общего внешнего пластикового либо резинового кожуха для всех проводов;
предназначением – различают монтажные, установочные и силовые виды проводов.

Медные изделия дороже алюминиевых, но они более крепкие, эластичные и ёмкие. Поэтому, несмотря на такой недостаток, как высокая степень окисляемости на воздухе, они гораздо популярнее дешёвых, но хрупких и не способных выдерживать высокие нагрузки проводов с алюминиевыми жилами. Сегодня даже бытовую проводку стараются делать из медных проводов.

Неизолированный медный провод для обмотки двигателей Источник i.ebayimg.com

По назначению провода бывают:

установочными – применяются для монтажа проводки внутри зданий;
силовыми – используются на улице;
монтажными – предназначаются для сборки электрических схем в радиоаппаратуре, бытовой технике, щитках. Монтажные провода изготавливаются только из меди.

Металлические проводники тока могут иметь самое разное поперечное сечение: от 0,35 до 240 мм2, и быть однопроволочными или многопроволочными.

Разновидности кабелей

Кабель объединяет в себе несколько изолированных проводов, объединённых общей оболочкой, поверх которой они часто защищаются бронированной спиральной обмоткой из стальных лент, проволочной оплёткой или другими прочными материалами. Виды токопроводящих жил и всех изоляционных материалов и указываются в маркировочном коде.

Бронированные кабели применяют для укладки под землёй, по дну водоёмов и в других сложных условиях Источник paritet.su

По назначению различают такие типы кабелей:

силовые – применяются для подсоединения к электросети различных силовых и осветительных приборов. Применяются как в жилых, так и в общественных и промышленных зданиях, прокладываются по воздуху и под землей, могут состоять из медных либо из алюминиевых жил, изолированных резиновой, поливинилхлоридной или другой оболочкой;
кабели управления делают исключительно медными и обязательно с защитной оболочкой, которая не допускает механических повреждений и отводит помехи от автоматических систем, связанных кабелем управления;
контрольные алюминиевые и медные кабели обеспечивают работу электротехнических устройств, управляемых с помощью информационных сигналов;
радиочастотные виды кабелей передают радио- и видеосигналы в радиотехнических приборах;
низкочастотные кабели связи служат для пересылки информации по местным линиям, а высокочастотные обслуживают дальние.

Зарубежная маркировка

Иностранное обозначение проводников отличается от российского.

Маркировка проводов и кабелей:

Тип. N – силовой, H – согласованный.
Номинальное напряжение. Маркировка электрических проводов прописывается цифровым кодом.
Материал жил. Обозначение отсутствует или Cu – медь, A – алюминий.
Материал изоляции. Y, PVC, V – ПВХ; G, R — резина; N – полихлоропреновая резина.
Проводящий слой. H – полупроводящий.
Экран, наполнитель в силовых кабелях. C, S- концентрический проводник или экран, медь. А – алюминий. F – сердечник в оболочке с гидрофобным заполнением.
Оболочка. V – ПВХ, R – резина, N, Y, PVC – полихлоропреновая резина, 2Y- полиэтилен.
Конструкция. U – круглый монолитный, R – круглый многопроволочный гибкий, H – многопроволочный повышенной гибкости.
Броня. В – плоская лента из стали, SWA – круглый провод из стали.

У некоторых производителей зарубежная расшифровка проводов может отличаться.

Маркировка кабелей

В случае если токопроводящие жилы кабеля выполнены из меди, их обозначение в маркировке кабеля опускается. Алюминиевые жилы обозначаются буквой А. Бумажная изоляция силового кабеля не имеет буквенного обозначения, а указывается в паспорте на изделие. Буквой П обозначается полиэтиленовая изоляция, В – поливинилхлоридная, Р – резиновая.

Далее следует обозначение оболочки: алюминиевая – А, свинцовая – С, полиэтилен – П, поливинилхлорид – В, резина – Р. Последняя буква маркировки обозначает материал защитного покрова силового кабеля.

Согласно ГОСТ Р 53769-2010 Группа Е42 силовые кабели подразделяют по следующим признакам:

а) по материалу токопроводящих жил:

медные токопроводящие жилы (без обозначения);
алюминиевые токопроводящие жилы (А);

б) по виду материала изоляции токопроводящих жил:

изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В);
изоляция из сшитого полиэтилена (Пв);
изоляция из полимерных композиций, не содержащих галогенов (П);

в) по наличию и типу брони:

небронированные (Г),
бронированные:

броня из стальных оцинкованных лент (Б),
броня из лент из алюминия или алюминиевого сплава (Ба),
броня из круглых стальных оцинкованных проволок (К),
броня из проволок из алюминия или алюминиевого сплава (Ка);

г) по виду материала наружной оболочки или защитного шланга:

из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности:

наружная оболочка (В),
защитный шланг (Шв);

из полиэтилена: защитный шланг (Шп);

из полимерных композиций, не содержащих галогенов:

наружная оболочка (П);

д) по наличию металлического экрана:

без экрана (без обозначения);
с экраном (Э);

е) по исполнению в части показателей пожарной безопасности:

не распространяющие горение при одиночной прокладке (без обозначения);
не распространяющие горение при групповой прокладке (нг):

по категории A F/R — нг(А F/R),
по категории А — нг(А),
по категории В — нг(В);

не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);
не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-HF);
огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-FRLS);
огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-FRHF);

ж) по форме поперечного сечения кабеля:

круглые (без обозначения);
плоские (П);

и) по конструктивному исполнению токопроводящих жил:

однопроволочные (о);
многопроволочные (м);
круглые (к);
секторные или сегментные (с).

Назначение маркировки

В маркировке записывают буквы, которые обозначают материал жил и изоляции, эластичность провода и тип конструкции

При покупке электромонтажных средств следует понимать, что обозначают буквы и цифры в наименовании. Этот код является маркировкой, которая дает электрику следующую полезную информацию о проводнике:

Материал изготовления жил, их количество. Чаще всего применяются алюминиевые и медные проводники с одной или несколькими жилами.
Тип изоляции. Показывает, из какого материала выполнен изолирующий слой.
Сечение проводника. От этого показателя напрямую зависит, какую нагрузку можно подключать к проводу. Медный и алюминиевый проводник при равном сечении выдерживает различную нагрузку.
Номинальные электрические значения. Это рабочее напряжение, ток, мощность.
Стойкость к воздействию факторов окружающей среды. Для улицы берутся модели с устойчивостью к влаге, ультрафиолету, механическим воздействиям. Домашние проводники обычно устанавливаются в распределительный щит или шкаф, по стенам или внутри них, поэтому для них не требуется высокий уровень стойкости к негативному воздействию.
Конструкция.
Гибкость.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)	Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.

Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка кабелей

Маркировка кабеля

Все материалы, из которых изготавливаются кабельные изделия, обозначаются определенной буквой

Местоположение буквы также важно – оно показывает, что сделано из данного материала

Первый символ в маркировке электрокабеля обозначает материал жил. А – алюминий, пропуск – медь. Следующие 3 знака обозначают изоляцию, броню и защиту. Предварительно следует разобраться, что понимают под каждым из этих понятий.

Изоляционный слой применяется для защиты жил от замыкания между собой. Применяются различные диэлектрики – резина, ПВХ и другие.

Защитная внутренняя оболочка – это слой, который укладывается под броню. Также может быть наружным защитным слоем для защиты изоляции и повышения защищенности от негативных воздействий (УФ, температура, жидкость, изломы). Используется не на всех кабелях.

Броня – это стальные ленты или оплетка из проволоки. Повышает механическую прочность изделия. Используется не во всех кабелях, а лишь тогда, когда присутствует высокий риск повреждения или действуют постоянные нагрузки. Применение – подземная, подводная, воздушная проводка.

Маркировка кабеля следующая:

1 знак – из чего сделаны жилы. А — алюминий, пропуск – медь.
2 знак – материал изоляции. В – ПВХ, П – полиэтилен, Р – резина, НР – негорючая резина, Ф – фторопласт, Г – оголенный (без изоляции), Ц – пленочная, К – контрольный кабель (назначение), КГ – гибкий.
3 знак – тип защиты, если она присутствует в кабеле. А – алюминий, С — свинец, П – полиэтиленовый шланг, ПУ – полиэтиленовый усиленный шланг, В – ПВХ, Р – резина.
4 знак – броня, если присутствует.
5 знак – внешний покров, конструкция кабеля. Г – гидроизоляция, при отсутствии буквы Г – защита от механических нагрузок; Э – экранирование; О – изолированные провода, которые соединяются обмоткой; В – если последняя буква, то бумажная изоляция, в ином случае ПВХ.

После букв прописывается цифровое значение. Числа показывают рабочее напряжение кабеля (при отсутствии значения напряжение равняется сетевому 220 В), количество и сечение жил.

Температурный режим и ГОСТ

На кабель может наноситься важная информация об условиях эксплуатации и наименованию ГОСТа, по которому проводник произведен. Температурный режим играет важную роль в прокладке кабелей наружным способом. Он указывается на маркировке электропроводов в случае особого назначения продукции.

ГОСТ и ТУ также не всегда обозначается в маркировке. Это не значит, что изделие выполнено с несоблюдением стандартов.

Маркировка проводов с помощью букв

Сначала давайте разберемся, как расшифровать буквенную маркировку. Отмечу, что сегодня мы поговорим о расшифровках четырёх выше указанных типах проводов.

Провода подвесного типа:

А – кабель из алюминия, без изоляции.
АС – провод из алюминия и стали, без изоляции.
СИП – кабель самонесущего типа, изолирован.
нг – провод не поддерживает горение.

Стандарты маркировки кабелей силового и установочного типа.

Первая буква маркировки обозначает материал жил:

Пробел – провод сделан из меди.
Л – медный кабель луженного типа.
А – провод изготовлен из алюминия.
АМ – кабель сделан из алюминия и меди.
Н – нихромовый кабель.
С – провод стального оцинкованного типа.

Буква под номером два:

П – обозначает, что перед вами провод.
Ш – сокращение слова шнур.

Третья буква означает, степень гибкости провода:

Пробел – обычная гибкость.
Г – гибкость повышенна.
ОГ – очень высокая гибкость.

Буква номер четыре обозначаете материал, из которого была изготовлена изоляция:

Р – оболочка из резины.
Н – резина наиритового типа.
РН – изоляция из резины, не горит.
РМ – резиновая, выдерживает большие минусовые температуры.
РТ – резиновая, стойкая к высоким температурам.
РИ – оболочка из резины, изоляционно – защитного типа.
В – изоляция поливинилохлоридного типа.
П – оболочка из полиэтилена.
ПЛ – из пленки.
Б – бумажного типа.

Буква под номером пять обозначает конструкцию:

Э – значит, что у всех жил свой экран, у скрученных жил также общий экран и общий экран поверх всей изоляции.
О – кабель находится оплетке или же в обмотке из специальных ниток, которые либо натуральные, либо синтетические.
Б – кабель в броне.
Т – конструкция с несущим проводом.

Форму кабеля можно узнать, расшифровав букву под номером шесть:

Пробел – кабель круглый.
П – плоский кабель.
С – спиральной формы.

Далее через тире могут идти числа от одного до шести. Они обозначают количество проволок, которые были вплетены в жилу.

Провода монтажного типа маркируются следующим образом:

М – кабель монтажного типа.
Г – в жиле от двух до шести проволок. В случае отсутствия этой буквы жила – монопроволочная.
Ш – изоляция сделана из материала под названием полиамидный шелк.
Ц – изоляция изготовлена из пленки.
В – изоляция из поливинилхлорида.
К – изоляция из капрона.
Л – кабель лакированный.
С – произведена обмотка и оплетка с помощью стекловолокна.
Д – оплетка сделана два раза.
О – оплетка при помощи полиамидного шелка.
Э – кабель экранизированной конструкции.
МЭ – кабель эмалированный.

Буквенно-цифровая маркировка силовых проводов

Требования к буквенно-цифровой маркировке силовых кабелей приведены в ГОСТ 7399-97. В маркировке указывают материал и количество жил, тип изоляции, материал оболочки, сердечник, бронирование, дополнительные защитные элементы.

Материал жилы. Стандартный силовой кабель состоит из токопроводящей жилы, фазной изоляции и внешней изоляционной оболочки. Жила состоит из тонких медных или алюминиевых проводов, изоляция — из устойчивого к истиранию полимерного материала, не пропускающего электрический ток. Встречаются силовые кабели с экранированием, поясной изоляцией, армирующим слоем — такие дополнения улучшают характеристики изделий.

Если жила алюминиевая, в маркировку добавляют букву А.
Если медная — не добавляют отдельную букву.

Еще в маркировке кабеля встречаются буквенные сочетания ОЖ и КГ.

ОЖ — это монолитные алюминиевые или медные провода, предназначенные для монтажа неподвижных линий.
КГ — обозначение гибкого кабеля, жила которого свернута из множества проволок. Гибкие кабели бывают только медными, подходят для обустройства подвижных линий.

Изоляция. Провода в кабеле «обернуты» диэлектрической резиновой или полимерной оболочкой — изоляцией. Полиэтилен обозначают буквой П, поливинилхлорид — буквой В, негорючую резину — буквой Н, бумажную изоляцию с пропиткой — буквой Ц.

Фазную изоляцию включают в маркировку после буквы А на алюминиевых проводах. Маркировку медных проводов начинают сразу с обозначения материала изоляции.

Оболочка. Нужна для защиты жилы от внешних повреждений. Алюминиевую оболочку маркируют буквой А, свинцовую — В, изготовленную из ПВХ — буквой В.

Бронирование. Это дополнительная защита монолитных кабелей от внешних воздействий.

Если производитель использует две стальные ленты с однослойной защитной прослойки, в маркировку добавляют букву Б. Если между лентами нет прослойки, ставят сочетание Бб. Если между ними предусмотрена «подушка» из лавсана, ее обозначают буквами Бл.

Поливинилхлоридные рукава обозначают сочетанием Шв, полиэтиленовые — сочетанием Шп.

Если к стальным защитным лентам добавлена виниловая оболочка, в маркировку вводят сочетание БбШв.

Дополнительные элементы защиты. Их ставят в конце маркировки кабеля. Например, если фазная и внешняя изоляция не горят, буквенно-цифровой индекс будет заканчиваться сочетанием -НГ.

Цифры. В маркировку силовых кабелей включают цифры, которые обозначают:

Количество жил. Провода бывают одножильными и многожильными.
Сечение. Диаметры проводов, из которых скручен кабель, могут различаться. Если это так, сечения каждого провода включают в маркировку по отдельности.
Номинальное напряжение. Помогает подобрать кабель под расчетную нагрузку.

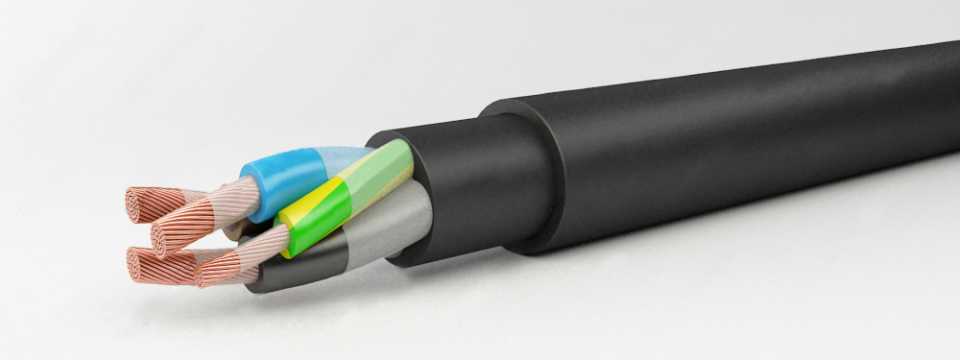

Цветовая маркировка

Производители кабелей дополнительно разделяют их с помощью разноцветной изоляции. Цвета стандартные, их немного, поэтому такую маркировку легко запомнить.

Заземление делают желто-зеленым, либо одноцветным желтым или зеленым
Ноль красят в синий или голубой.
Фаза — бывает коричневой или оранжевой для трехфазной сети и красной, если сеть однофазная. Обозначаться также может фиолетовым, серым, черным или белым цветом.

Заводы-изготовители добавляют в материал изоляции пигменты разных оттенков. Если во время скрутки появились сомнения, нужно ориентироваться на цвет заземляющего провода — в 9 случаях из 10 он желто-зеленый

Примеры маркировки силовых кабелей

ВВГ — медножильный провод с изоляцией из ПВХ.
ВВГНГ — негорючий медный кабель с поливинилхлоридной изоляцией.
АСБл(ОЖ) — монолитный алюминиевый провод в бумажной изоляции, бронированный стальными лентами с подушкой из лавсана и дополнительно защищенный оболочкой из свинца.

Маркировка силовых кабелей зарубежного производства отличается от российских

Если для обустройства линии важно закупить импортные провода, лучше доверить это электрику или подробно обсудить характеристики нужного кабеля с консультантом в строительном магазине — он поможет с выбором

Конструкция кабеля

Кабель — это гибкое электротехническое изделие, предназначенное для передачи электроэнергии или радиосигнала от одного элемента сети к другому. Главное отличие кабеля от провода — наличие собственных изоляционных оболочек у каждой из жил, а вся конструкция заключена в общий слой из плотного материала.

Токопроводящие жилы силового многожильного кабеля

Для изготовления используется проволока из меди, стали, алюминия, а также сплавов с низким или высоким сопротивлением. Диаметр жилы кабеля бывает от 1 до 10 миллиметров. Основным требованием к элементу является хорошая электропроводность, которая влияет на допустимый ток нагрузки или коэффициент потери сигнала (в информационных кабелях). Именно электропроводность определяет выбор сечения и количество жил.

Самые популярные материалы внутренних компонентов силового гибкого кабеля:

Медь Обладает наибольшей проводящей способностью среди всех металлов, кроме серебра. Податливость обработке позволяет получить проволоку любой толщины и длины методом машинной прокатки. Для защиты от коррозии медь покрывают лужением.
Алюминий Занимает третье место после серебра и меди по показателям электропроводности. Из-за сравнительно невысокой стоимости и практически неиссякаемых запасов в природе алюминий часто заменяет дефицитный красный металл в кабельной продукции. Минус, который ограничивает область применения, — недостаточная устойчивость к повреждениям вследствие перегибов.

Цена силового медного кабеля намного выше, чем у алюминиевого. Это объясняется широкой сферой применения, дефицитностью металла, высокой надёжностью и долговечностью.

Изоляционная оболочка

Покрытие предназначено, во-первых, для создания диэлектрического промежутка в простых и силовых кабелях с медными, алюминиевыми жилами

Во-вторых, выполняет функцию стабилизации геометрических размеров — это важно для радиочастотных изделий. Стоит отметить, что материал, толщина и плотность изоляции влияют на предельное значение рабочего напряжения

Виды материалов:

поливинилхлорид;
диэлектрическая резина;
кабельная бумага, пропитанная специальным составом;
полиэтилен.

Самый распространённый материал для изоляционной оболочки в продукции общепромышленного применения — ПВХ.

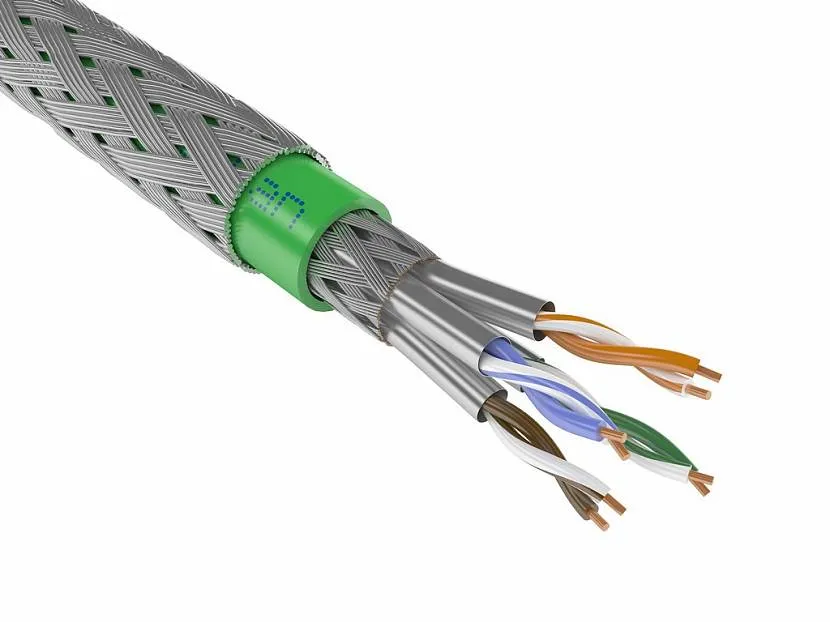

Электрические экраны

Экранированный силовой кабель — изделие, защищённое от помех, создаваемых работающими электроприборами. Экраны изготавливают в виде оплётки из алюминиевой проволоки, ленты или фольги. Элемент снижает воздействие электромагнитного поля и способствует повышению качества передаваемого сигнала.

Внешний защитный покров

Прежде чем купить силовой кабель, стоит подробно рассмотреть варианты исполнения внешней изоляционной оболочки, так как этот параметр определяет сферу использования и влияет на выбор способа монтажа.

Различают следующие виды материалов изоляции:

Металл — обеспечивает полную долговременную защиту от влаги.
Полимерный пластикат — временно препятствует проникновению воды внутрь конструкции. В процессе эксплуатации жидкость постепенно диффундирует через пластик, что приводит к снижению сопротивления.
Резина и ПВХ — по эффективности соответствуют металлу.

Существует специализированная продукция, оболочки которой выполнены из технологичных материалов, например, силовой кабель ВВГнг и ВВГнг LS. Особенность заключается в том, что при превышении максимально допустимой температуры изделие не горит, не плавится, не выделяет едкий дым и отравляющий газ

Силовой огнестойкий кабель прокладывают в стратегически важных объектах: на атомных станциях, в аэропортах, медучреждениях и других зданиях, где важно исключить задымление при аварии

Кабель ВВГ

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи – поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом – 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.
Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

Методы маркировки провода и кабеля

При выборе маркировочных изделий электромонтажники ориентируются на условия эксплуатации, возможности и технические параметры бирок, наличие нужного оборудования и материалов изготовления.

До монтажа провода

Во многих ситуациях кабельные маркировки размещаются на трассах уже после прокладки. Однако в некоторых случаях возникает необходимость сделать это намного раньше. Наиболее ярким примером является ограниченное пространство или проведение работ на опасной высоте.

При таких раскладах могут использоваться следующие маркирующие изделия:

ПВХ-трубки и кембрики разного диаметра, на которые нанесена информация о линии (они могут быть дополнительно защищены прозрачным скотчем, упрощающим фиксацию и повышающим защиту);
термоусадочная трубка для изоляции;
более простой и дешевый метод – указать информацию на куске плотной бумаги, приложить ее к кабелю и закрепить прозрачным скотчем или хомутом.

После монтажа провода

Если провод или кабель расположены в распределительном устройстве, то обозначения наносятся одним из следующих методов:

Перед тем, как соединять контактные дорожки с проводами, на последние надеваются кембрики из поливинилхлорида и термоусадочные трубки.
Самоламинирующийся маркер – это небольшая пластина, на одну сторону которой нанесено клеевое покрытие для фиксации к кабелю, а на другой имеется матовая поверхность под различные надписи. Бирку нужно приклеить к изоляции и дополнительно обернуть прозрачным скотчем (специальной электротехнической лентой). Выбранные материалы могут выдержать высокие температуры, характеризуются устойчивостью к воздействию агрессивной среды.
Кабельные бирки – нередко самый оптимальный вариант. Изделия изготавливаются из полимерных материалов и могут крепиться к кабельной оболочке несколькими способами

Пластик выдерживает высокие температуры, защищая надписи с важной информацией. Размеры, формы и содержание бирок подбираются согласно ПУЭ, ПТЭЭП и СНиП.
Для кабеля небольшого диаметра могут применяться полимерные флажки со стандартными обозначениями.
Гильза и контейнер подразумевают использование пластикового носителя, который крепится на провод, после чего внутрь него помещается маркер с печатными обозначениями.
Клипсы и кольца – для фиксации с буквами и цифрами до трех-четырех символов.
Самоклеящиеся нейлоновые маркеры.

Силовые кабели

Кабель ВВГ

Силовой кабель ВВГ состоит из изоляции ПТЖ и имеет оболочку из ПВХ. В средине медная жила, она не имеет защиты. Кабель применяется для распространения электрического тока, рабочее напряжение составляет 600-1000 Вольт, при этом частота – 50 Герц. Количество жил может быть разное в зависимости от модификации, обычно от 1 до 5. Сечение – 1.5 до 2.4 миллиметров.

Кабель ВВГ

Данный кабель широко применяется практически во всех сферах, рабочее напряжение всегда составляет +50 -50 градусов. Не боится влаги и устойчив ко всем внешним агрессивным веществам.

Разновидности ВВГ:

АВВГ – характеристики те же, но в средине алюминиевая жила;
ВВГнг – хорошая защита от горения;
ВВГнг LS – редкий экземпляр на нашем рынке;
ВВГп – одна особенность, плоское сечение кабеля;
ВВГз – пространство между изоляцией и жилами из резиновой смеси.

Кабель NYM

Требования к проводам и кабелям этой модели особенные, ведь именно он считается повышенной прочности. Все жилы только медные, их количество от 2 до 5. В тоже время сечение от 1.5 до 1.6 мм. Предназначается для проведения различных осветительных систем. Не боятся влаги и устойчивы ко многим внешним факторам, рабочая температура от -50 до +70 . Один большой минус – плохо выдерживает прямые солнечные лучи, лучше его накрывать от них. Прочитайте, как нарастить кабель NYM.

Кабель КГ

Если говорить за обозначение кабелей и проводов данной модели, то здесь все предельно просто – кабель гибкий. Рабочее напряжение до 1000 Вольт, переменное 660 Вольт. Все жилы медные, легко гнуться. Жилы: от двух и до пяти. Изоляция резиновая.

Кабель КГ

ВББШв

Классификация кабелей и проводов данного вида означает, что это силовой кабель. Предназначается для проведения электричества для различных стационарных установок, или к отдельным объектам.

Кабель ВББШв

Жилы медные;
Количество жил от 1 до 5;
Сечение составляет от 1,2 до 2,4 мм;
ТПЖ изоляция;
Защитное покрытие ПВХ;
Рабочая температура: -50 +50;
Устойчив в влаге (98%).

Модификации:

АВББШв – алюминиевая жила;
ВББШвнг – кабель не горит;
ВББШвнг-LS – кабель не горит и здесь низкое газо и дымовыделение.

Маркировка оптических кабелей

Маркировка оптических кабелей имеет свои особенности. Первые две буквы — ОК (оптический кабель). Так что с идентификацией проблем не будет. Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики. В общем случае структура маркировки после букв «ОК» такая:

Условия прокладки кабеля — Г — в грунт, К — в канализацию, П — в пластиковые трубы; С — самонесущий, П — подвесной;
тип модульной конструкции — М — многомодульная, Ц — одномодульная с центральной трубкой.
Горючесть оболочки. Буквы «нг» — негорючий при групповой прокладке; н — негорючий при одиночной прокладке; отсутствие букв — обычный полиэтилен (горючий). Если кабель н или нг, далее уточняется тип оболочки:
- LS — полиэтилен, который не выделяет галогенов, имеет пониженное выделение дыма и газов;
- HF — полиэтилен, который при горении и тлении не распространяет коррозионно-активные газы, не содержит галогены.
Конструктивное исполнение:
- 00 — одномодульный (ЦСЭ нет);
- 01 — многомодульный со стеклопластиковым стержнем;
- 02 — многомодульный — стальной трос;
- 03 — многомодульный — стальная проволока;
- 04 — многомодульный — арамидные нити.
Количество ОМ х количество ОВ в ОМ;
Тип ОВ (если их несколько, указывается для каждого):
- Е1 – одномодовое ОВ с несмещенной дисперсией по рекомендации ITU-T G.652.B;
- Е3 – одномодовое ОВ с дополнительным окном прозрачности по рекомендации ITU-T G.652.D;
- Е5 – одномодовое ОВ с ненулевой дисперсией по рекомендации ITU-T G.655;
- М1 – многомодовое ОВ 50/125 (G.651);
- М2 – многомодовое ОВ 62,5/125;
Допустимое растягивающее усилие.
