Подключение варочной панели: инструкция + фото

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

однофазная – 220 В;
трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

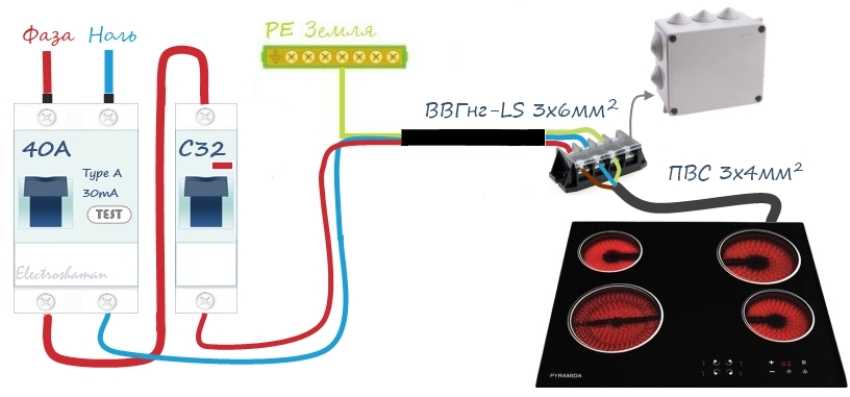

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

фаза – красный, коричневый;
ноль – синий, голубой;
земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

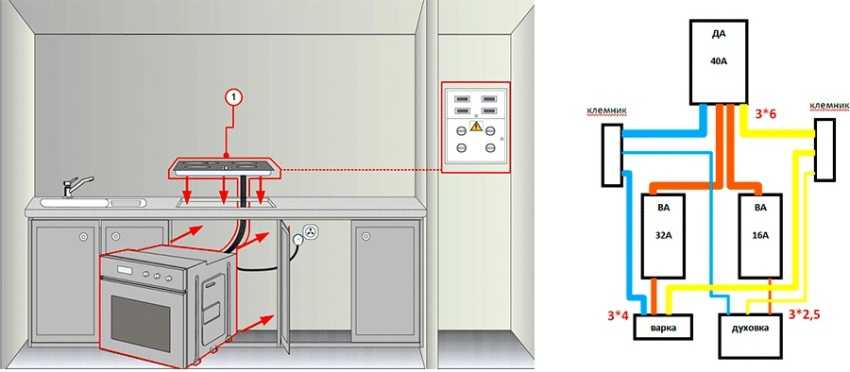

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
количество контактов в розетке должно быть не меньше количества жил на проводе;
после установки розетку необходимо надежно закрепить;
розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Осуществление схемы подключения варочной панели и духовки

В соответствии со строительными правилами и нормами (СНиП) должно выполняться при помощи радиального метода, а именно: для питания должен быть выделен отдельный кабель, который протягивается от места с главным распределительным щитом. На этот кабель ни в коем случае нельзя производить установку других розеток и электроприборов.

Перед включением прибора с однофазной системой стоит изучить инструкцию

Чтобы подключить поверхность с электроплитой, схема предусматривает наличие в квартирах только одной фазы с показателем напряжения в 220 В.

В частных домах рекомендуется применять трехфазную схему подключения от главной линии электрического снабжения. Если будет произведен именно этот способ подключения, то в период одновременной работы нескольких конфорок основной уровень нагрузки будет оказываться не на одну фазу, а равномерно распределится между тремя фазами и предотвратит перенапряжение сети.

Обязательно нужно изучить схему подключения

Если же вход питания на клеммной коробке прибора изначально разработан для работы в сети с напряжением 220 В, тогда его требуется переделать, чтобы прибор мог нормально функционировать с трехфазной сетью с напряжением в 380 В. В этих ситуациях нужно выполнить следующие действия:

первым делом необходимо при помощи отвертки произвести ослабление болтов зажимов клемм;
требуется вытащить перемычки;
в результате должно получиться 5 мест для подключения;
чтобы нагрузка распределилась равномерно, требуется установить схему с двумя фазами – с нулем и заземлением.

Схема подключения к однофазной сети

Стоит обратить внимание, что во многих схемах подключения фазы имеют следующие обозначения:

1L;
2L;
3L;
нулевой проводник имеет пометку N;
заземление — знак «земля».

Бывают случаи, когда некоторые изготовители не используют встроенные клеммные коробки, они выполняют выведение из устройства проводов с разными цветами, при этом те могут соединяться друг с другом.

Важно знать назначение всех проводов в соответствии с их цветами:

заземление выполняет провод с желтой окраской, он имеет зеленую продольную полосу;
нулевой провод может иметь зеленую или голубую окраску;
фазы могут иметь любые расцветки.

Варочная поверхность к области радиального кабеля подсоединяется при помощи коробки клеммных колодок или розетки. Обычно различий в схемах и методах монтажа между газовой плитой и варочной поверхностью не наблюдается.

Схема подключения

Подключение установленной плиты к розетке или настенной коробке производится при помощи кабеля питания. Если он не предусмотрен в комплекте, то данное изделие требуется приобрести отдельно. При выборе стоит учитывать показатели сечения и количество жил. На выбранный кабель устанавливается вилка.

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Монтажная коробка для подключения варочной панели

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Процесс подключения варочной панели

Определившись со способом подсоединения индукционной поверхности к электросети, необходимо осуществить это путем подключения вилки к кабелю, а последнего непосредственно к панели.

Подключение кабеля к вилке

В общем случае кабель к вилке электропитания подключать необходимо следующим образом. Сначала нужно снять изоляцию с жил кабеля и разобрать корпус вилки. Затем следует опрессовать концы проводов наконечниками типа НШВ. Потом необходимо подсоединить концы проводов к контактным зажимам вилки согласно приведенной ниже схеме (фаза и ноль – под крайние клеммы, заземление – под верхний винт). Затем вилку нужно собрать, фиксируя кабель имеющимся в корпусе зажимом.

Однако кабеля, которыми комплектуются варочные панели, могут быть 2-х типов: трех- и четырехжильными. Если количество жил в кабеле совпадает с числом контактов пары «вилка-розетка», то подключение проблем не вызывает — просто нужно соединить цветные провода с соответствующими контактами вилки, исходя из того, что:

коричневый и черный провода подключают к контактам фаз (L1-L3);
синий провод соединяют с контактом N (нейтраль или «0»);
желто-зеленый провод подводят к контакту РЕ (заземление).

Если же кабель, идущий от индукционной панели, имеет 4 жилы, а розетка для ее подключения имеет три контакта, то их соединение осуществляется следующим образом:

черный и коричневый провода скручивают между собой и подсоединяют к контакту «Фаза»;
синий провод подключают к контакту N;
желто-зеленый провод соединяют с заземляющим контактом РЕ.

Пользователю может встретиться и 5-ти жильный кабель, изначально рассчитанный для подключения к трехфазной сети напряжением ~380 В индукционных панелей большой мощности (более 7 кВт). В этом случае для подключения к сети ~220 В:

коричневый и черный провода скручивают между собой и подключают к контакту фазы;
синий и серый провода скручивают между собой и соединяют с контактом N (нейтраль или «0»);
желто-зеленый провод подводят к контакту РЕ (заземление).

Если кабель электропитания соединен с индукционной поверхностью, то последнюю можно установить на предназначенное для нее место и подключить к розетке электросети.

Подсоединение кабеля к индукционной поверхности

В тех случаях, когда пользователю понадобится самостоятельно подсоединить кабель к варочной панели, сделать это можно, используя схему, которая находится на ее нижней стороне. При этом каждая панель оснащается специальным клеммником для подключения кабеля электропитания. В зависимости от марки индукционной панели подключение кабеля осуществляется по-разному.

Для панелей марки Bosch:

Для панелей марки Electrolux:

Для панелей марки Zanussi:

Чтобы осуществить подключение кабеля к варочной поверхности необходимо:

снять защитную крышку, открыв тем самым доступ к клеммам;
установить кабельный зажим, входящий в комплект поставки;
запустить кабель через кабельный зажим и совместить провода с клеммами согласно схеме подсоединения, при этом первым подключают провод заземления (желто-зеленый), затем — провода, идущие к нейтрали (синий и/или серый), и только после этого подключают фазные провода (коричневый и/или черный);
все винты затягивают, проверяют прочность всех соединений и возвращают защитную крышку на место.

Заземление электрической плиты

Любую варочную панель, включая Бош, обязательно подключают через заземление. Если в квартире есть общий заземляющий контур, то медный гибкий провод с сечением не меньше 2.5 мм2 прокладывают от щитка и подсоединяют к корпусу плитки. При отсутствии заземляющего контура устанавливают УЗО, делают зануление защитным нулевым проводником.

Выполнение работ, связанных с электричеством, требует наличия конкретных знаний и опыта. Только опытные специалисты знакомы со всеми тонкостями. Они отлично ориентируются в нужных материалах и приспособлениях, умеют пользоваться необходимыми приборами.
