Расчёт количества секций радиаторов отопления

Корректировка результатов

Любой из выбранных способов покажет лишь приблизительный результат, если не будут учитываться все факторы, влияющие на уменьшение или увеличение теплопотерь. Для точного расчета необходимо полученное значение мощности радиаторов умножить на приведенные ниже коэффициенты, среди которых нужно выбрать подходящие.

Окна

В зависимости от размеров окон и качества утепления через них помещение может терять 15–35% тепла. Значит, для вычислений мы будем использовать два связанных с окнами коэффициента.

Соотношение площади окон и пола в комнате:

• 10% – коэффициент 0,8;
• 20% – 0,9;
• 30% – 1,0;
• 40% – 1,1;
• 50% – 1,2.

Вид остекления:

• для окна с трехкамерным стеклопакетом или двухкамерным с аргоном – 0,85;
• для окна с обычным двухкамерным стеклопакетом – 1,0;
• для рам с обычным двойным остеклением – 1,27.

Стены и потолок

Потери тепла зависят от количества наружных стен, качества теплоизоляции и от того, какое помещение расположено над квартирой. Для учета этих факторов будет использоваться еще 3 коэффициента.

Число наружных стен:

• нет наружных стен, потери тепла отсутствуют – коэффициент 1,0;
• одна наружная стена – 1,1;
• две – 1,2;
• три – 1,3.

Коэффициент теплоизоляции:

• нормальная теплоизоляция (стена толщиной в 2 кирпича или слой утеплителя) – 1,0;
• высокая степень теплоизоляции – 0,8;
• низкая – 1,27.

Учет типа вышерасположенного помещения:

• отапливаемая квартира – 0,8;
• отапливаемый чердак – 0,9;
• холодный чердак – 1,0.

Высота потолков

Если вы пользовались способом расчета по площади для комнаты с нестандартной высотой стен, то для уточнения результата придется ее учесть. Коэффициент можно узнать следующим образом: имеющуюся высоту потолка разделить на стандартную высоту, которая равна 2,7 метра. Таким образом мы получим следующие цифры:

• 2,5 метра – коэффициент 0,9;
• 3,0 метра – 1,1;
• 3,5 метра – 1,3;
• 4,0 метра – 1,5;
• 4,5 метра – 1,7.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выбрать увлажнитель воздуха для квартиры: увлажнители на батарею

Климатические условия

Последний коэффициент учитывает температуру воздуха на улице в зимнее время. Отталкиваться будем от средней температуры в наиболее холодную неделю года.

• -10 °C – 0,7;
• -15 °C – 0,9;
• -20 °C – 1,1;
• -25 °C – 1,3;
• -35 °C – 1,5.

Расчет по площади

Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления.

Значение площади каждого помещения имеется в плане квартиры, а для вычисления конкретных значений по расходу тепла на помощь приходит СНиП:

• Для средней климатической зоны норма для жилого помещения определена, как 70-100 Вт/1 м2.
• Если температура в регионе опускается ниже -60 градусов, уровень обогрева каждого 1 м2 необходимо увеличить до 150-220 Вт.

Для расчета панельных радиаторов отопления по площади, кроме приведенных норм, можно использовать калькулятор. В учет обязательно берут мощность каждого обогревающего прибора. Значительные перерасходы лучше не допускать, т.к. по мере увеличения итоговой мощности увеличивается также количество батарей в системе. В случае с центральным отоплением подобные ситуации не являются критичными: там каждая семья оплачивает только фиксированную стоимость.

Совсем другое дело в автономных отопительных системах, где последствием любого перерасхода является рост оплаты за объем теплоносителя и работу контура. Тратить лишние финансы непрактично, т.к. за полный отопительный сезон может набежать приличная сумма. Определив с помощью калькулятора, сколько точно нужно тепла на каждую комнату, легко узнать, сколько приобретать секций.

Для простоты на каждом отопительном приборе указывается объем выделяемого им тепла. Эти параметры обычно содержаться в сопроводительной документации. Арифметика здесь простая: после определения количества тепла полученную цифру нужно разделить на мощность батареи. Полученный после этих несложных операций результат и является числом секций, необходимых для восполнения утечек тепла в зимнее время.

Для наглядности лучше разобрать простой пример: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Дальнейшие действия: производится деление общего значения 1600 на 170. Выходит, что приобретать нужно 9,5 секций. Округление можно осуществить в любую сторону, на усмотрение владельца дома. Если в помещении есть дополнительные источники тепла (например, кухонная плита), то округлять нужно в сторону уменьшения.

В противоположную сторону рассчитывают, если в комнате имеются балконы или просторные окна. То же самое касается угловых помещений, или если стены плохо утеплены. Расчет очень простой: главное при этом не забывать про высоту потолков, т.к. она не всегда стандартная. Значение имеет также тип используемого для возведения здания строительного материала и вид оконных блоков. Поэтому данные расчета мощности стальных радиаторов отопления нужно воспринимать, как приблизительные. Калькулятор в этом отношении куда удобнее, т.к. в нем предусмотрены корректировки по стройматериалам и характеристикам помещений.

Как способ подключения и место установки влияют на мощность

Объем радиатора отопления позволит понять, сколько воды придется регулярно нагревать. Влияние манеры подключения было только что описано. А вот о выборе места сказано еще толком ничего не было.

Самый популярный вариант – под оконными проемами. Разумеется, существуют определенные нормы, но сейчас не об этом. В большинстве случаев роль играет даже не столь место, сколько возможности и желание спрятать радиатор.

Например, иногда просто не хватает места и приходится искать лазейки для его монтажа. Большой подоконник также негативно повлияет на мощность. Нередко людям не хочется держать его на виду. Для этого они используют декоративные кожухи либо шторы. Эти вещи негативно сказываются на работе батареи.

Как правильно определить мощность радиатора

На мощность влияет размер устройства, материал, расположение и температура воды. Расчет мощности можно разбить на три этапа:

1. Объем помещения. Перемножаются высота, длина и ширина;
2. Насколько калорийно помещение. Чем меньше окон или лучше изолировано помещение, тем ниже будет коэффициент. В основном он 40-70 ккал/м³. Подойдет использование среднего показателя в 50 ккал/м³;
3. Перевод в нужную единицу измерения. Мощность радиатора измеряется в Вт, но никак не в калориях. Для этого используется отношение между этими двумя единицами, равное 1,163.

Почему лучше ставить более мощный радиатор

Более мощная батарея, безусловно, занимает больше места. Но бывают случаи, когда расчет количества радиаторов отопления в частном доме приводит к тому, что помещению будет недостаточно одной средней батареи. Например, если в зале находится крупный подоконник или несколько окон. Северная сторона также является проблемой. В таких ситуациях предпочтение стоит отдавать одному большому, нежели двум поменьше.

Это объясняется как в плане эстетики, так и в выполнении. В первом случае два радиатора в одной комнате будут выглядеть не совсем уместно, а спрятать оба каким-нибудь декором задача непростая и бессмысленная. Во втором контексте каждый радиатор придется подключать ко всей системе отопления, а это большие затраты материала, средств и времени. Мощный радиатор один, и в этом его главное преимущество.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м кв. является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

• 500 мм: 165 Вт.
• 400 мм: 143 Вт.
• 300 мм: 120 Вт.
• 250 мм: 102 Вт.

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

• 500 мм: от 178 до 182 Вт.
• 350 мм: от 145 до 150 Вт.

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Чугунные радиаторы

Классика, доставшаяся нам по наследству со старых советских времен, но не теряющая своей актуальности и в наши дни. Однако здесь следует учитывать, что в реальной жизни показатели могут быть ниже на 10-20 градусов, особенно если коммуникации сильно изношены.

Как рассчитать количество радиаторов в доме, используя предложенную методику? Вы должны четко выяснить необходимые для этого параметры помещения и технические характеристики предполагаемых к использованию радиаторов. Но, так как это не так просто, как может показаться на первый взгляд, вы можете обратиться за помощью в компанию «Новое место».

Материал с сайта novoe-mesto.ru.

***

«Новое место»: жить за городом с комфортом!— Инженерные системы для загородных домов под ключ— Установка автономной канализации (септиков)— Сервисное обслуживание септиков— Гидроизоляция и дренаж— Бурение и обустройство скважин на воду— Установка систем водоочистки— Монтаж отопления под ключ

Чтобы узнать подробнее о наших услугах, переходите на сайт novoe-mesto.ru

+7 (499) 501-15-98

Часто задаваемые вопросы

Какие типы отопительных прибором можно приобрести на progreem.by?

В наличии широкий ассортимент батарей отопления. У нас вы можете выбрать и заказать панельный стальной, алюминиевый, биметаллический, трубчатый стальной или чугунный радиатор.

Какие популярные модели радиаторных батарей?

• Лемакс Compact 500-11-2000 бок. подк.
• Kermi Therm-X2 Profil-Ventil FTV тип 22 600-1200
• Royal Thermo PianoForte NoirSable
• Standard Hidravlika Dynamic 80
• Arbonia 3055 105-550 мм

Оригинал статьи на сайте progreem.by:

********************************************************

Мы в Instagram – https://www.instagram.com/progreem.by/ ​

Страница в Facebook – ​

Мы осуществляем доставку всего оборудования по Минску и Беларуси. Приглашаем к сотрудничеству монтажные и торговые организации!

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Кратко о существующих типах радиаторов отопления и их особенностях

Процесс обогрева воздуха и сохранения оптимальной температуры зависит от правильности расчета радиаторов отопления на квадратный метр, размера, а также варианта размещения. Но в первую очередь, прежде чем подобрать батарею, нужно определить желаемый материал изготовления, который также во многом определяет способность к теплоотдаче.

Среди многообразия радиаторов выделяют:

• стальные;
• чугунные;
• алюминиевые;
• биметаллические.

Каждый из этих материалов имеет свои особенности, а также сильные и слабые стороны.

Стальные радиаторы

Стальные радиаторы делятся на трубчатые и панельные. Последние, которые также называются конвекторами, имеют КПД, достигающий 70%. Это, конечно, не самый лучший показатель, но весьма неплохой.

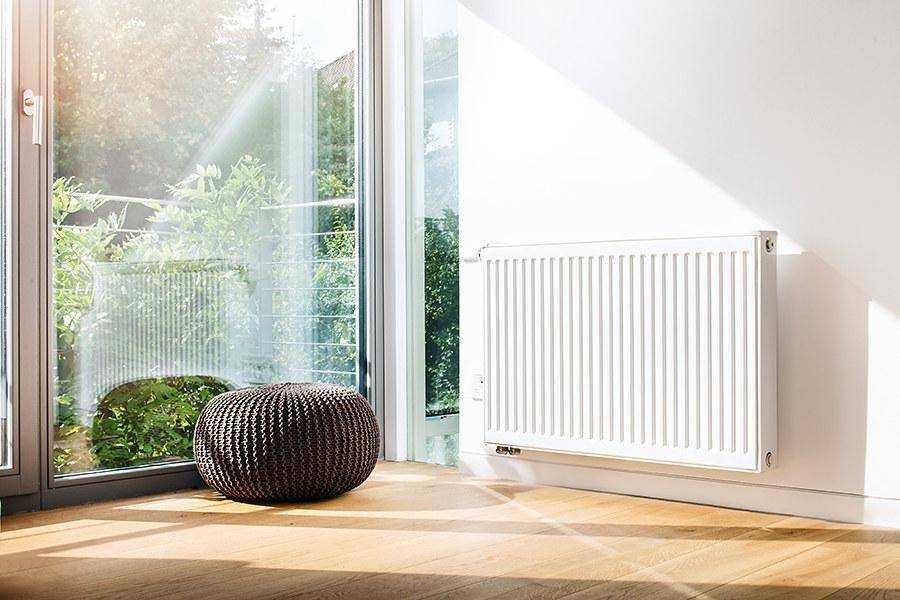

Стальная панельная батарея

Панельные изделия отличаются низкой энергоемкостью, что заметно снижает затраты на теплоноситель. К минусам такого типа радиаторов можно отнести неустойчивость к коррозионным процессам при сливе воды.

Трубчатые конструкции представляют собой стальные трубы, в которых циркулирует вода. Эти устройства сложны в технологическом плане, что отражается на стоимости приборов.

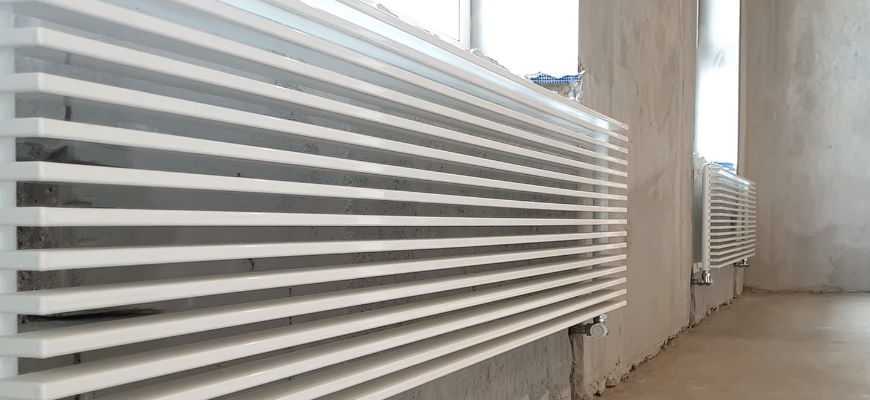

Стальной трубчатый радиатор

Трубчатые батареи сохранили все достоинства панельных радиаторов, однако, в отличие от них, они могут выдерживать большее давление, достигающее 10-17 бар, вместо показателя в 8-11 бар. По своему тепловому показателю (130-1700 Ватт) и температуре нагрева теплоносителя (до 130°C) оба варианта можно аналогами.

Чугунные

Чугунные радиаторы имеют высокую тепловую отдачу. В отличие от батарей советского типа, современные приборы производятся в различных дизайнах и цветах. При этом они сохраняют все положительные качества.

Чугунные радиаторы

Чугунные конструкции – это классический способ теплоснабжения. За продолжительное время они почти не изменились по виду, но до сих пор популярны и традиционные по форме. Чугунные радиаторы долговечные, прочные, отлично сохраняющие тепло, устойчивы к коррозийным процессам и действию химических веществ.

Эти виды радиаторов характеризуются удобством и функциональностью. А еще:

• они не боятся гидравлических ударов;
• характеризуются универсальностью, ведь число секций радиатора можно отрегулировать;
• используются для любого теплового носителя;
• отличаются устойчивостью к коррозии.

При этом чугунные батареи имеют большой вес, а еще они требуют технически верной установки и правильного предварительного расчета мощности радиатора отопления. Помимо этого, изделия долго нагреваются, но и так же долго остывают.

Алюминиевые

Эти конструкции делаются из алюминия либо его сплава. Делятся на экструзионные и литые. Данный вид батарей используется преимущественно в системах теплового снабжения в частных домах. Для центрального отопления модели не подойдут, поскольку они чувствительны к качеству теплового носителя. Такие батареи быстро ломаются в случае, если в воде находятся агрессивные вещества. А еще они не могут выдержать повышенного давления.

Современный алюминиевый радиатор

Изделия, сделанные с помощью литья, характеризуются большим диаметром каналов для теплоносителя. Также они обладают прочными стенками, имеют множество отделений. При этом количество секций радиатора на 1 м2 на комнату можно легко рассчитать. Но более подробно мы об этом расскажем позже.

Батареи из алюминия обладают хорошей тепловой отдачей, они мгновенно прогревают квартиру, имеют малый вес. А еще они удобны и просты в установке. Причем настолько, что с ней может справиться даже мало-мальски опытный домашний мастер. Однако при эксплуатации следует учитывать, что алюминий химически реагирует с теплоносителем, поэтому для таких радиаторов потребуется чистая вода.

Минусы у алюминиевых батарей следующие:

• поскольку соединение секций производится с использованием трубного крепежа, придется следить за прочностью и плотностью стыков. В противном случае хозяева могут столкнуться с протечками;
• алюминиевые радиаторы боятся ударов. Это — не самый механически прочные батареи.

Биметаллические

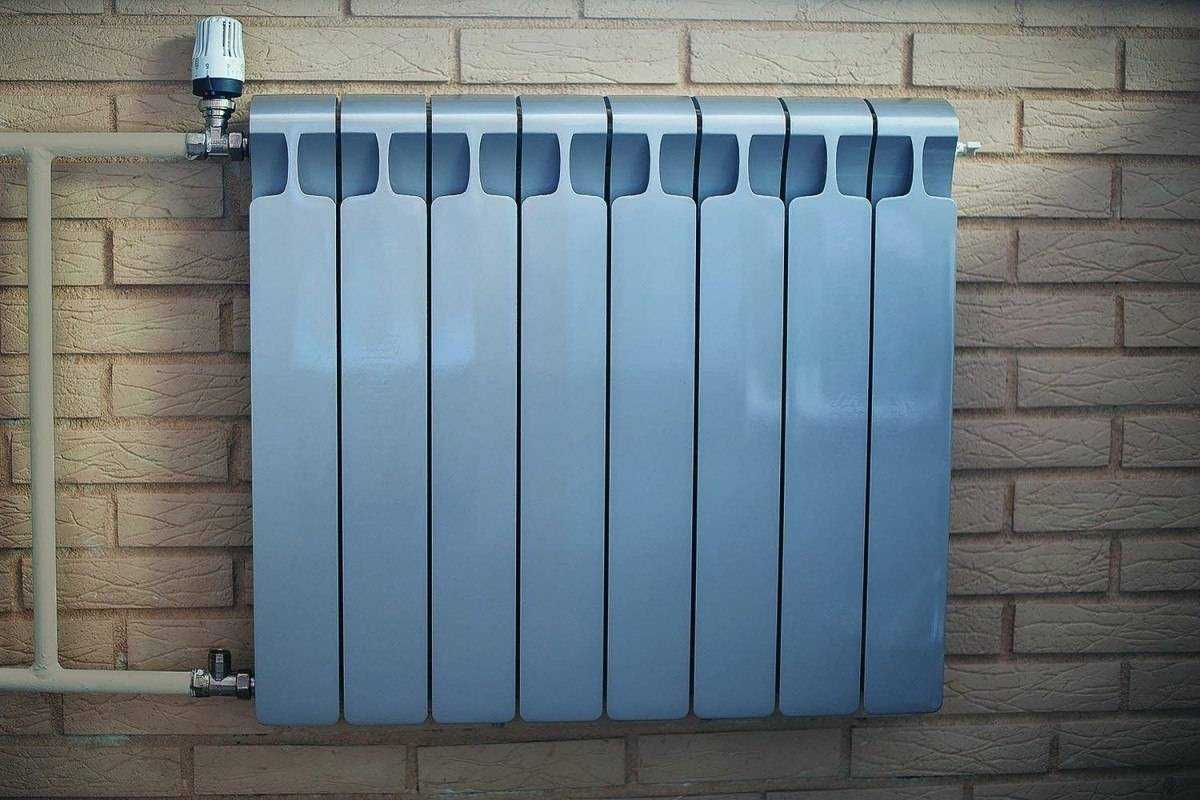

В биметаллическом радиаторе есть два слоя. Наружный сделан из алюминия. Он имеет высокую теплоотдачу. Внутренний же изготавливается из сплава, не подверженного коррозии, что позволяет приборам обеспечить продолжительную эксплуатацию.

Биметаллическая батарея

Но цена у таких изделий высокая, поэтому в данном случае количество имеет принципиальное значение

А чтобы с ним не ошибиться, важно знать, как рассчитывать мощность радиатора отопления для комнаты и можно ли сэкономить на числе секций.

Самый точный расчёт

Чтобы наиболее точно рассчитать количество секций нужно принимать во внимание больше условий, чем объём и теплоотдача. 100 Вт х S(площадь помещения) х А х Б х В х Г х Д х Е х Ж

100 Вт х S(площадь помещения) х А х Б х В х Г х Д х Е х Ж

Буквы в этой формуле означают:

А – вид остекления. Если у вас:

• обычные стёкла = 1,26;
• двойной стеклопакет = 1;
• тройной стеклопакет = 0,85.

Б – теплоизоляция стен.

• современная, качественная = 0,85;
• в два кирпича или утепление = 1;
• некачественная изоляция = 1,26.

В – сколько занимают площади окна по сравнению с площадью пола.

• 10% = 0,8;
• 20% = 0,9;
• 30% = 1;
• 40% = 1,1;
• 50% = 1,2.

Г – минимальная tна улице.

• -10 С = 0,7;
• -20 С = 1,1;
• -30 С = 1,4;
• -40 0С = 1,7.

Д – количество наружных стен.

• 1 = 1,1;
• 2 (угол) = 1,2;
• 3 = 1,3;.
• 4 = 1,4

Е – что над квартирой?

• другая квартира = 0,8;
• тёплое чердачное помещение = 0,9;
• холодный чердак = 1.

Ж — Высота потолков.

• до 2,9 = 1;
• 3-3,5 = 1,1;
• 3,6 – 4,5 = 1,2.

Рассмотрим пример. Комната 14 м2 в стареньком доме. Радиаторы будут алюминиевые с теплоотдачей 205. По обычным формулам (для идеальных условий) получается, что нужно 7 радиаторов.

Теперь попробуем учесть все факторы.

• В окнах обычное остекление (А=1,26).
• Теплоизоляция оставляет желать лучшего (Б=1,26).
• Окна занимают 29% площади пола (В = 1).
• На улице бывает до 35 С (Г = 1,5).
• Наружная стена одна (Д = 1,1).
• Предпоследний этаж. Сверху другая квартира (Е = 0,8).
• Потолки 3,2м (Ж = 1,1).

Подставляем данные в формулу:

100 х 14 (м2) х 1,26 х 1,26 х 1 х 1,5 х 1,1 х 0,8 х 1,1 = 3227

Теперь если разделить 3227 на теплоотдачу 205 Вт, получим 16 (!) секций радиаторов!

Но и это ещё не всё! Указанная теплоотдача будет действительно такой при 70 С в трубах. Но если t меньше, нужно вносить поправки и в эти данные.

Если t теплоносителя ниже стандартной (70 С), на каждые 10 градусов нужно добавить +15%.

В нашем примере t в трубах около 60 С. Значит к полученным 17 секциям нужно прибавить 2,4 (округляем до 2) секции. Итог – 19 секций. Большая разница с примерными расчётами!

Определение параметров батарей в зависимости от различных факторов

На расчет радиаторов отопления оказывают влияние множество факторов.

По площади жилого пространства

Приняв искомый параметр как Q, расчёт представляет собой формулу:

Q = S×100 Вт (1), где

S ? площадь пространства, для которого производится подсчёт радиатора, м2;

100 Вт ? величина, принимаемая нормативно, означающая количество тепла, необходимое для 1 м2 жилой площади.

Особенности вычислений с применением уточняющих множителей

Уточняющие множители для этого расчёта ? коэффициенты, учитывающие конструкционные особенности расчётного жилья.

Определение Q с их использованием позволит наиболее точно определить тепловые расходы для каждого индивидуального случая.

Коэффициенты уточняют формулу (1) и приводят её к следующему виду:

Q=S×100Вт×α×β×γ×δ×ε×ζ×η×θ (2), где

α — множитель, учитывающий количество внешних стен, которые увеличивают тепловые потери, принимается равным:

Величина α	Кол-во стен
1,0	1
1,2	2
1,3	3
1,4	4

β — множитель, учитывающий степень естественной прогреваемости жилого пространства. Зависит от стороны света, на которую выходит окно. β принимается равным:

Величина β	Сторона света
1,1	Север, Восток
1,0	Юг, Запад

γ — множитель, учитывающий местные климатические условия. Зависит от средней минимальной температуры января. Значение уточняется по данным справочников или местной гидрометеослужбы. γ принимается равным:

Величина γ	Температура
0,7	до -10°С
0,9	до -15°С
1,1	до -20°С
1,3	от -20°С до -35°С
1,5	от -35°С и ниже

Фото 1. Потери тепла в частном доме. Их нужно учитывать при установке отопительных радиаторов.

δ — множитель, учитывающий наличие стенового утеплителя помещений. δ принимается равным:

Величина δ	Уровень утепления
0,85	Высокий
1,0	Средний
1,27	Низкий

ε — множитель, зависящий от высоты потолков жилья. ε принимается равным:

Величина ε	Высота потолка
1,0	до 2,7 м
1,05	от 2,8 м до 3,0 м
1,1	от 3,1 м до 3,5 м
1,15	от 3,6 м до 4,0 м
1,2	свыше 4,1 м

ζ — множитель, учитывающий потерю тепла, за счёт помещения, находящегося над расчётным. ζ принимается равным:

Величина ζ	Тип помещения сверху
0,8	Отапливаемое
0,9	Утеплённое
1,0	Неотапливаемое

η — множитель, использующий зависимость искомого значения от типа окна, установленного в помещении. η принимается равным:

Величина η	Тип окна, стеклопакет
0,85	Трехкамерный
1,0	Двухкамерный
1,27	Рамы двойные обычные

Фото 2. Однокамерные, двухкамерные и трехкамерные стеклопакеты. Тип окна влияет на количество устанавливаемых радиаторов.

θ — множитель, учитывающий при расчёте процентное соотношение площади окна к площади пола. θ принимается равным:

Значение θ	Отношение
0,8	10%
0,9	20%
1,0	30%
1,1	40%
1,2	50%

В зависимости от объёма помещения

Учёт объёма жилого пространства позволит получить более точные данные при вычислении отопительного прибора, и формула (1) примет вид:

Q=S×h×41 Вт (3), где

h — высота потолков комнаты, м;

41 Вт ? величина, принимаемая нормативно, означающая количество тепла, необходимое для 1 м3жилой площади.

Внимание! Потери тепла ? неминуемый минус при отоплении квартиры

Расчёт в зависимости от типа радиатора

При изучении составляющих частей комплексов обогрева в интернет магазине расчёт батарей отопления на площадь калькулятор производит в сети.

Данные приводятся в отношении каждой модели. Цифра приводится иногда не в Вт, а в качестве расхода теплоносителя. Пересчитать можно: 1 л/мин считают как 1 кВт мощности.

Однотрубная система

При использовании системы с однотрубным подключением имеются особенности. На установленный далее прибор доходит более холодный теплоноситель. Чтобы не считать температуру индивидуально, используют упрощённую процедуру.

Если у Вас в доме однострубная система, у бренда Gibax есть специальные модули подключения Радиплект Терм и Радиплект, которые, благодаря минимальному количеству соединений, сделают систему максимально надежной. Это модули с автоматическим или ручным режимами температуры. Также, эти модули помогут Вам в поддержании оптимальной температуры воздуха в помещении благодаря автоматическому или ручному управлению.

Цельная конструкция Источник highlogistic.ru

Сначала считают как для двухтрубной системы, а затем добавляют нужное число радиаторных секций. Процент снижения тепла на соединительных стыках определяет количество добавочных секций. Падение температуры нагрева шаблонно принимается 20% на более удалённом стыке.

Дополнительно смотрите, как подключить радиаторы к однотрубной системе:

Использование старых показателей

При производстве ремонтных работ и замене предыдущего отопительного оборудования, можно воспользоваться предыдущими данными. Если уровень температуры в отопительный сезон устраивал, то тепловая мощность остаётся прежней. Старые батареи со временем на 10-15% потеряют теплопроводность за счёт внутренней коррозии. Поэтому новые потребуют меньшее количество секций при аналогичном материале батареи.

При установке приборов в дизайнерских вариантах следует подходить к монтажу с особой внимательностью. Нетрадиционные решения существенно меняют систему прогрева воздуха.

Угловая конструкция Источник remkasam.ru

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.
