Разводка труб в ванной: разбор скрытой и открытой схем прокладки трубопровода

Выбор труб

Трубы в ванной выбирают в зависимости от материала изготовления. Каждый вид отличается характеристиками, техническими показателями.

Популярные материалы:

• полипропилен для магистралей с высоким давлением;
• медь встречается редко из-за высокой стоимости;
• металлопластик практичный материал по средней цене.
• ПВХ — долговечный бюджетный вариант.

Металлопластик

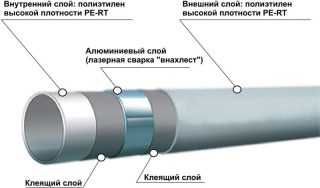

Комбинированный материал, в котором сочетается пластик и алюминиевый слой. Такие трубы сочетают положительные качества металлических и пластиковых труб.

Особенности металлопластиковой продукции:

• срок службы до 50 лет (при установке по нормам);
• не подвержена коррозии, нет внутренних отложений ржавчины, железных окислов;
• держит форму, не трансформируется;
• материал не реагирует с водой, поэтому сохраняется чистота жидкости.

Недостатки металлопластика проявляются в том, что есть ограничение по предельным показателям температуры, при которых они сохраняют целостность — это показатель 95°. Стыки и соединения, которые промерзают, (например, в ванне неотапливаемой дачи зимой) могут давать течь при начале эксплуатации весной.

Сваривают по боку трубы лазером или ультразвуком, получаются бесшовные или шовные поверхности. В первом случае толщина армированного слоя одинакова, во втором — толщину на шве уменьшают, чтобы избежать перепадов.

ПВХ

Поливинилхлорид — основное сырье для изготовления. Термопласт включает в составе хлор, водород, углерод и стабилизаторы. Для водопровода под давлением производят непластифицированную продукцию (НПВХ).

Отличительные черты материала:

• небольшой вес (в 5 раз меньше металлических);
• невысокая стоимость по сравнению с другими трубами аналогичных показателей;
• стойкий к коррозии, кислотам, солям, щелочам;
• высокая пропускная способность (хорошие гидравлические свойства);
• упругость (переносит гидравлический удар);
• низкая теплопроводность;
• нетоксичный, негорючий.

Как сделать разводку из полипропиленовых труб

Твердое вещество получают при переработке нефти или газов посредством полимеризации пропилена. Материал относят к категории полиолефинов. Трубы универсальные, с высокими потребительскими характеристиками. По сравнению с поливинилхлоридом изделия отличаются твердостью стенок.

Особенности разводки полипропиленовых труб в ванной для водоснабжения:

• разрешены для прокладки горячей воды;
• обладают отличной электрической изоляцией и теплоизоляцией;
• быстро и удобно монтировать;
• при сильном напоре глушат шум, поэтому движения потока не слышно;
• повышенная прочность к механическому воздействию;
• при охлаждении и нагревании малый коэффициент деформации;
• долговечные — служат около 50 лет;
• пропускная поверхность гладкая, внутри не образуется ржавчина, другие осадки.

Однослойную продукцию устанавливают в магистралях холодной воды, неармированные виды маркируют РРВ, РРS, PPR, РРН. Армированные трубы применяют для ГВС.

Недостатки материала в том, что для стыкования нужна сварка, при этом усложняется технический осмотр и ремонт.

Правильно оцениваем свои силы

Итак, ремонт ванной комнаты уже не за горами. Вас всё чаще мучает масса вопросов. Сколько времени и средств потребуется для реализации этой неизбежной затеи? Какие виды работ предстоят? Как подобрать нужные материалы и правильные сантехприборы? Нанять ли специалистов или сделать его самостоятельно?

Ремонт санузла является одним из самых сложных, трудоёмких и дорогостоящих по сравнению с ремонтом в других помещениях квартиры или частного дома. По сути это стройка в миниатюре, где присутствуют практически все виды внутренних ремонтно-строительных работ. Демонтажи, постройка перегородок, выравнивание стен, устройство стяжек, замена труб канализации и водоснабжения, замена электропроводки, облицовка поверхностей плиткой, малярные работы, устройство подвесного потолка, установка и подключение сантехприборов — вот неполный список основных работ, в том или ином объёме предстоящих при ремонте санузла. Мало того, что необходимо владеть соответствующими практическими навыками и знать технологию многих процессов, так понадобится ещё и солидный, практически полный, набор недешёвого ручного и электрического инструмента, которым пользуются «евроремонтники».

Реконструкция ванной комнаты при ремонте небольшой квартиры может «потянуть» более чем на половину общих затрат. Не удивительно, что далеко не все готовы решиться на такое ответственное предприятие без помощи профессиональных строителей. Но если вы уверены в себе и намерены всё-таки своими силами отремонтировать санузел — предлагаю вместе отправиться в путь. Начнём с постановки задач и проектирования.

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

• при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
• если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
• когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Выбор схемы разводки сантехники в квартире

Существует две разновидности схем подключения сантехники в квартире или доме:

• тройниковая (последовательная);
• коллекторная.

В первом случае к стояку присоединяют одну трубу подачи воды, а к ней при помощи тройников подключают необходимое сантехническое оборудование. При коллекторной сантехнической разводке в квартире к стояку монтируется коллектор, к которому отдельным отводом присоединяют каждый элемент сантехники. По сути, эти способы аналогичны последовательному и параллельному соединению электрических приборов и обладают сходными особенностями, достоинствами и недостатками. Поговорим о них подробнее.

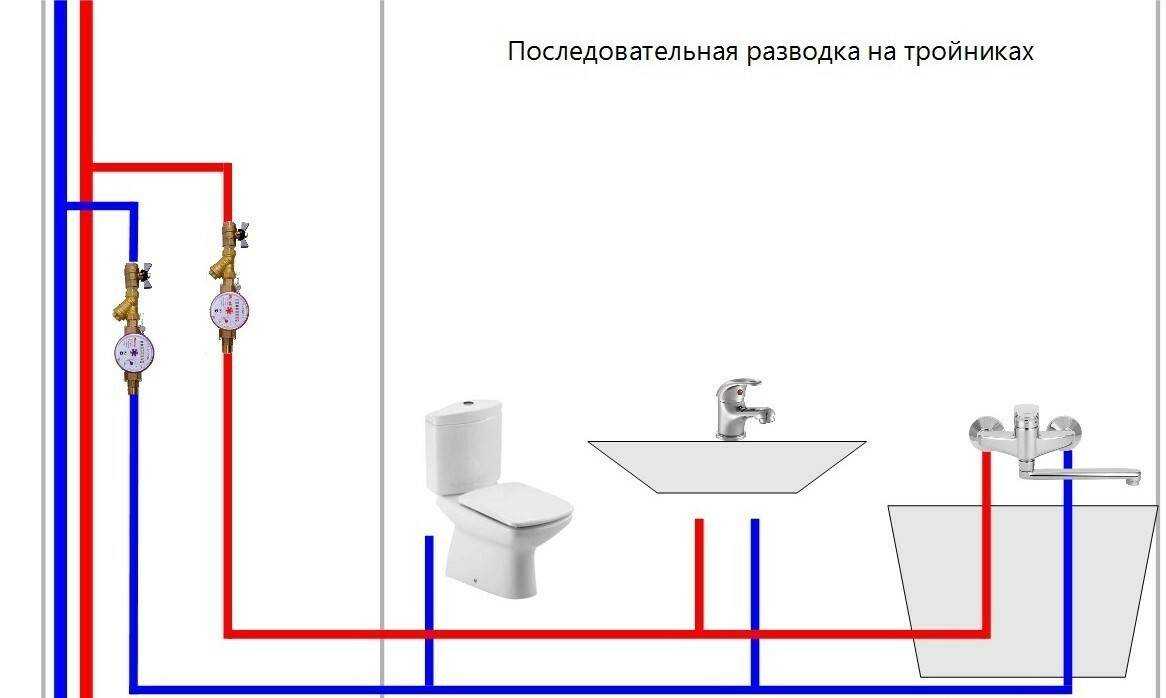

Последовательная разводка сантехники в ванной

Тройниковая или последовательная схема разводки обычно применялась в советских типовых квартирах. Так что ее недостатки известны всем, кто жил в серийных домах или хрущевках. Во-первых, это невозможность перекрыть воду на каком-то определенном участке водопровода

Неважно, требуется ли вам починить унитаз или заменить смеситель на кухне: без воды в любом случае остается вся квартира

Вторым важным недостатком выступает зависимость напора воды в каждой точке разбора от количества активных точек. Иными словами, при включении крана на кухне, напор в ванной ощутимо падает. А если одновременно с краном включить еще стиральную или посудомоечную машину, пользоваться водопроводом станет совсем неудобно.

Третий недостаток – это большое количество тройников, через которые подключена сантехника. Разводка по квартире при большом количестве соединений становится весьма ненадежной, поскольку возрастает риск протечек. Это делает затруднительным скрытый монтаж труб: придется использовать большое количество ревизионных люков, что может сильно навредить дизайну помещения.

Поэтому данную схему имеет смысл применять только для небольших квартир, и при условии, что в них будет 2-3 точки разбора, не предполагающие одновременного использования. Также при монтаже следует учитывать, что основная труба подачи должна быть больше по диаметру, чем трубы, к которым подключены сантехнические приборы. И, конечно, следует учитывать уровень давления в водопроводной системе дома. Если он невысок, выходом станет коллекторная разводка сантехники в ванной: своими руками или с привлечением специалистов.

Разводка коллекторного типа

Если предполагается, что в ванной будет установлена разнообразная современная сантехника, разводка труб по коллекторному принципу будет более удобной. Она позволяет:

• поддерживать стабильный уровень давления в водопроводе, вне зависимости от одновременно включенных приборов;
• обеспечивать независимый ремонт участков трубопровода и сантехнического оборудования;
• свести к минимуму число соединений трубопровода;
• производить скрытый монтаж труб.

Для ванных комнат большой площади, где установлена разнообразная сантехника, схема разводки коллекторного типа будет особенно удобной. Она позволяет устанавливать сантехнические приборы на большом удалении от стояка без ущерба для качества их работы. Кроме того, на каждый при таком типе подключения прибор можно установить индивидуальные фильтры, счетчики или регуляторы давления.

Кроме того, водопровод, устроенный таким образом, гораздо проще обслуживать. В случае неисправности довольно легко определить место повреждения. Для ремонта конкретного сантехнического прибора не придется оставлять без воды всю квартиру. А в случае протечек не нужно будет полностью демонтировать трубопровод: достаточно провести ремонт на конкретном его участке.

Из недостатков системы можно назвать ее высокую стоимость за счет большого количества расходных материалов (труб, запорной арматуры и т. д.). Вторым серьезным минусом выступает сложность монтажа водопровода по данной схеме. Коллекторная разводка сантехники в новостройке своими руками без соответствующего опыта вряд ли получится работоспособной. Следует заручиться хотя бы теоретической помощью специалиста.

Как сделать разводку труб в ванной: немного теории

Эта работа не требует специальной подготовки и особых навыков. Благодаря широкому распространению новых материалов и технологий, сложных инструментов и приспособлений также не понадобится. Разводка труб в ванной своими руками доступна каждому, но перед началом монтажа следует ознакомиться с некоторыми правилами.

Основные правила монтажа труб

1. Разводка труб в ванной полипропиленом предпочтительнее других видов монтажа. Такие коммуникации можно замуровывать в стену (более привлекательный внешний вид) либо укладывать открытым способом.
2. От коллектора к сантехническому прибору рекомендуется прокладывать цельную трубу (без соединений).
3. Для монтажа горячего водопровода используют трубы, предназначенные для эксплуатации при высокой температуре.
4. Обязательно должен соблюдаться уклон труб сливной канализации минимум 3 градуса для обеспечения стока.
5. Для снижения перепадов давления в таких помещениях как ванна, разводка труб увеличенного диаметра является более предпочтительной (не менее 3/4 дюйма). Правильной будет разводка труб в ванной, схема которой предусматривает прокладку отдельной трубы к каждому сантехническому прибору.
6. Для регулировки напора воды после фильтра грубой очистки устанавливают редуктор давления. Это устройство предназначено для устранения перепадов давления в магистральных трубопроводах. Его контролируют с помощью манометра (должно быть в пределах 3-4 атм.).
7. Перекрыть подачу воды для устранения аварии или для замены сантехнического прибора можно с помощью запорной арматуры (обычно — шарового крана). Она обязательно устанавливается после стояка.

Разводка труб в ванной (фото основных деталей смотрите ниже) начинается с присоединения основного шарового крана к стояку.

Требования к шаровому крану следующие:

• он должен быть изготовлен из качественных материалов;
• рабочее давление должно быть не менее 60 атм.;
• рабочая температура – до 1500°С.

Существуют следующие способы прокладки труб:

• открытый: трубы крепят к стене поверх отделочного материала, что позволяет своевременно обнаруживать повреждения и оперативно их устранять;
• закрытый: трубы прячут в коробе либо замуровывают в стену (для чего предварительно стену штробят), благодаря чему помещение ванной выглядит эстетически привлекательно.

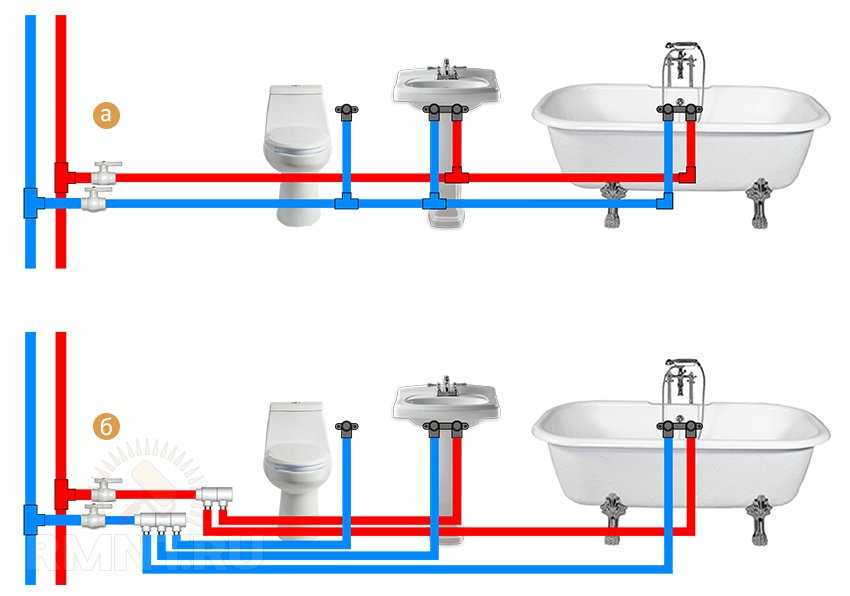

Различают коллекторный и тройниковый (последовательный) методы монтажа.

1. Тройниковый метод предполагает последовательное подключение сантехнических приборов, для чего от основной трубы делают отводы, подсоединяемые с помощью тройников. Данная схема выгодна с точки зрения экономии материалов, но имеет недостаток: зависимость давления в точках подключения приборов друг от друга. Для безопасного отключения любой из веток необходимо устанавливать дополнительную запорную арматуру.
2. Коллекторная (параллельная) система основана на подключении трубопроводов к коллектору, имеющему один вход и несколько выходов. Количество трубопроводов равно количеству подключаемых приборов. Перед коллектором, а также после каждого его выхода устанавливается шаровый кран. Такая система требует большего количества материалов для монтажа, значительных трудозатрат, но лишена недостатков тройникового метода.

Замена стояка: с чего начинать?

На данном этапе необходимо согласование работ с соседями по стояку, а также с обслуживающей организацией

Важно заручиться согласием владельцев квартир сверху и снизу, где осуществляется подсоединение новой трубы к старой. После согласования необходимо с помощью специалиста обслуживающей организации перекрыть подачу воды в подвале и слить ее: труба должна быть пустой

После этого болгаркой необходимо обрезать старые трубы и нарезать резьбу для присоединения тройника с переходником

Дальнейший монтаж выполняется трубами соответствующего диаметра из пенопропилена.

Водопроводные трубы

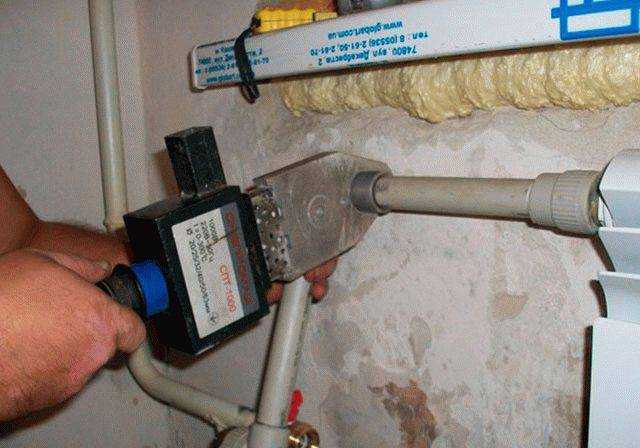

Чтобы собрать систему из полипропиленовых водопроводных труб, вам понадобится специальный инструмент, в просторечье именуемый «паяльник». Покупать его для разовых работ нет никакого смысла, гораздо проще взять его в аренду на пару дней (эту услугу обычно предоставляют специализированные магазины). Работать с ним достаточно просто, но при этом не следует забывать, что он сильно нагревается, поэтому будьте аккуратны и обязательно прочитайте инструкцию, если пользуетесь им в первый раз. Возможно, вам даже понадобится первое время помощник, который будет держать «паяльник», пока вы будете нагревать трубы и фитинги, а потом — убирать его в сторону, чтобы вы не обожглись.

Чтобы соединить трубы между собой, а также повернуть их под нужным углом, вам понадобятся ПВХ фитинги (они продаются в тех же специализированных магазинах). Подбирают их точно по диаметру труб. Стоят они не слишком дорого, поэтому берите их с запасом в 1-2 штуки на тот случай, если не сможете ровно припаять их с первой попытки.

Для завершения разводки вам потребуется подсоединить к концевым выпускам «американки» — это фитинги, с одной стороны в которые припаивается труба, а с другой через резьбу подсоединяется гибкий шланг.

Разводку в ванной можно выполнять двумя способами:

1. Двигаясь от крайнего сантехнического прибора в сторону основного водопроводного стояка.
2. Припаивая трубы, двигаясь от стояка к сантехническим приборам.

Водопровод из полипропилена: золотая середина

Эту водопроводную систему можно назвать не дешевой и не дорогой – стоит она не намного больше, чем металлопластиковые трубы, но по своим качествам приближается к медным трубам, которые в этой отрасли строительства стоят особняком и находятся вне конкуренции. У этой трубы имеется всего один существенный недостаток, и тот легко компенсируется – это высокий коэффициент температурной деформации.

Полипропиленовая труба, даже стабилизированная алюминием или капроновой нитью, при нагревании увеличивается в размерах, что приводит к ее деформации. Выход из этой ситуации кроется в использовании утеплителя (мерилон) при скрытой разводке и изготовлении компенсаторов при открытом монтаже.

Полипропиленовые трубы для водопровода фото

Все остальные качества полипропиленовых труб можно отнести исключительно к преимуществам – это и гарантия производителя 50 лет, и надежность паяных стыков, и все та же простота соединения элементов труб, и, естественно, их стоимость. За сравнительно небольшие деньги можно собрать надежный водопровод.

О том, как правильно выбрать полипропиленовые трубы для водопровода, смотрите в видео.

Попрошу заметить, что они не лучшие – полипропилен является оптимальным вариантом. Если уж говорить о лучших трубах, то, несомненно, это будут медные трубы – об этом говорит даже их стоимость, которая в разы выше, чем у полипропилена. Пожалуй, это единственный их недостаток, если не учитывать невозможность самостоятельной сборки.

Медные трубы для водопровода фото

Ну и в заключение несколько слов о размерах водопроводных труб. Не будем заходить глубоко в дебри сантехнических дел, а остановимся исключительно на квартирных и домашних водопроводах. В них используются минимальные диаметры труб – начиная с ½” и заканчивая 1″. Следует отметить, что у разных водопроводных труб диаметр описывается разными системами. Например, проходному диаметру ½” соответствует металлопластиковая труба 16мм, а полипропиленовая 20мм.

Именно так решается вопрос, какие трубы выбрать для водопровода? Может кто-то, конечно, имеет другую точку зрения на эту проблему, но это вряд ли. Любой мало-мальски грамотный сантехник, успевший поработать со всеми видами водопроводных труб и узнать последствия использования некачественного материала, будет придерживаться именно такого мнения.

Источник

Способы разводки труб

Профессионально составленная схема подводки труб к элементам сантехники — важный момент создания единой функциональной системы. Для начала определяют места расположения приборов, затем составляют чертеж с разметкой для монтажа коммуникаций и водоснабжения.

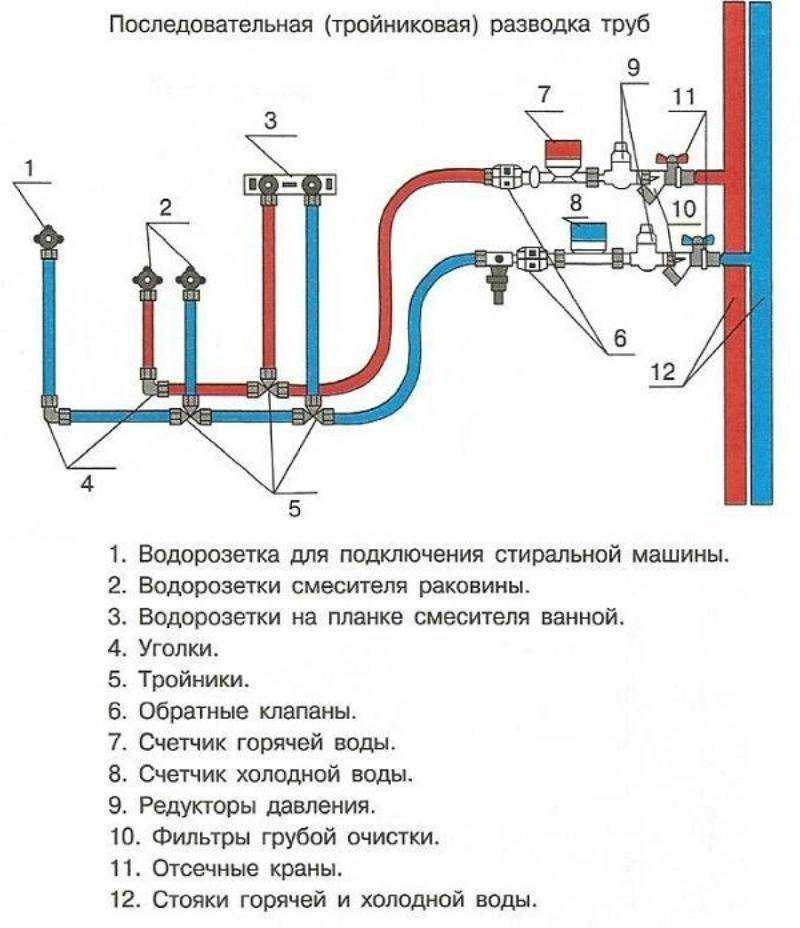

Последовательная

Простая схема, когда магистраль прокладывают с поэтапным подключением к разным сантехническим водоприемникам (бойлер, смеситель, раковина, унитаз, полотенцесушитель и др.).

Особенности последовательной разводки:

• с точки зрения монтажа, это удобный метод, при этом экономится материал, фитинги;
• подключают точки разбора от общей магистрали посредством сантехнических тройников;
• минус — уменьшение давления с каждым последующим прибором, если они включены одновременно.

Используют водорозетки. Это сантехнические детали в виде трубного окончания с резьбой. Устройство снабжено крепежными лапками (для установки на стену), часто его ставят для подключения бытовых приборов через гибкие шланги.

Коллекторная

В схеме на каждой ветке, идущей к прибору, ставят запорные вентили, чтобы отключать контур отдельно от других труб. Основной узел — распределительный коллектор. Устройство включает один вход, иногда два, а выходов несколько для подключения отдельных веток к каждому прибору.

Характеристика разводки:

• напор воды одинаковый во всех точках разбора, независимо от расстояния;
• установка вентилей на каждой ветке не является обязательным условием, а только повышает комфортность управления;
• недостаток в том, что для подачи жидкости одновременно к нескольким водозаборным точкам требуется установка насоса;
• повышается количество используемого материала, переходников.

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

• уклон к стояку 2 см по вертикали на 1 м длины;
• использование раструбных труб серого цвета для внутренней канализации;
• направление раструбов от стояка;
• диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
• применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
• использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

• монтаж 110 мм участка до унитаза;
• установка тройника с переходом на диаметр 50 мм;

  Переход системы водоотведения с диаметра 110 мм на 50 мм.

• разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

Особенности замены водопроводных труб

Важный момент при установке сантехники и замене водопроводных труб – высота раковины умывальника. Решить, какая модель будет использована, необходимо еще на начальном этапе, чтобы правильно рассчитать высоту, на которую будут выведены трубы водопровода и канализации.

Обычно производители рассчитывают высоту установки, ориентируясь на средний рост взрослого человека, который варьируется в пределах 1,60-1,80 м. Если рост большинства проживающих в квартире больше или меньше этого уровня, высоту монтажа навесного умывальника можно соответствующим образом изменить.

Затем следует внести коррективы в размеры труб, которые будут подведены для подключения раковины.

Хорошая идея при замене водопроводных труб – установка или замена фильтров, которые очищают воду, поступающую на бойлер, автоматическую стиральную машину, душевую кабину и т.п. Стоит подумать и о монтаже других приборов, например, датчиков давления в системе.

Эти небольшие устройства удобнее устанавливать или заменять именно на этапе ремонта, а не в тот момент, когда отделочные работы уже закончены. Фильтры и датчики улучшают качество воды, поступающей к бытовой технике, позволяют сделать ее работу более корректной.

В результате предусмотрительные владельцы дома реже сталкиваются с поломками, их техника работает дольше.

При замене водопроводных труб, когда используют новые пластиковые конструкции, следует правильно рассчитать размеры для каждого участка. Тепловое расширение водопроводных труб из ПВХ отличается от реакции на тепло металлических коммуникаций.

Если длина прямого отрезка пластиковой трубы превышает два метра, следует немного увеличить ее длину, всего на пять миллиметров. Это небольшое расстояние компенсирует расширение трубы при нагреве и ее сокращение при охлаждении.

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

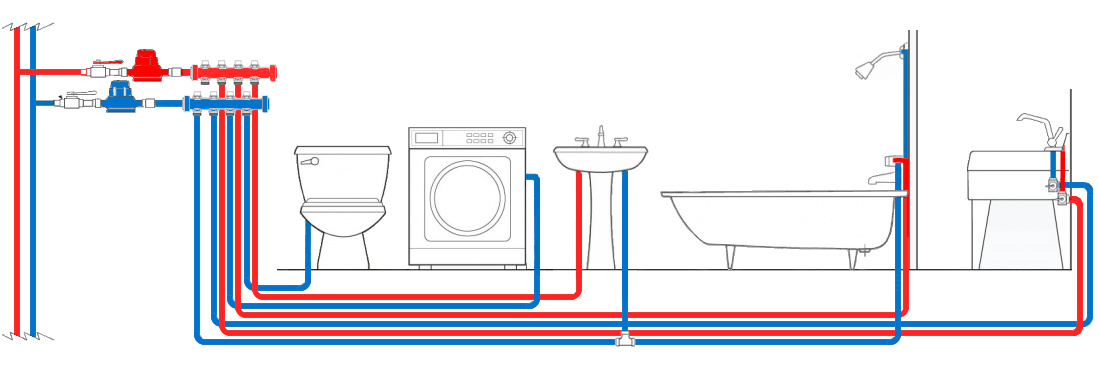

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Выбор способа и вида разводки

Правильно выполненная разводка труб в ванной

Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.

Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.

Способы монтажа: преимущества и недостатки

Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах

Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.

Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:

• Штробирование несущих стен запрещено СНиПом.
• Стыки труб, проходящих внутри стены, не допускаются.
• Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
• Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.

Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.

Виды разводки

Специалисты-сантехники различают три вида разводки трубопроводов:

• с проходными розетками;
• последовательная разводка;
• коллекторная разводка.

Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.

Последовательная разводка

Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

Последовательная (тройниковая) разводка труб

Коллекторная разводка

Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.

Параллельная (коллекторная) разводка труб в ванной

Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

https://youtube.com/watch?v=17g4paGYXC8

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

1. Все приборы получают одинаковое количество воды.
2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

Виды разводки труб в ванной комнате.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Специфика пайки труб из полипропилена

Нагревание полипропилена способствует его размягчению. При этом его частицы попадают в смежные элементы. После остывания материал становится твердым и стойким к повреждениям. Как же сварить трубы из полипропилена с помочью работы паяльником? Чтобы запаять такие изделия, нужно учитывать следующие особенности:

• нагревать материал до состояния вязкой текучести;
• паять изделия из одинаковых материалов;
• плотно стыковать торцы и фитинги;
• выравнивать материал в течение нескольких секунд, поскольку полипропилен быстро застывает.

Сварка полипропилена обладает определенными особенностями
