Как разобрать однорычажный смеситель и выполнить ремонт своими руками

Осуществляем ремонт вентильного смесителя

Основой конструкции в этом изделии служат кран-боксы. Убрать неполадки не так сложно. Напор воды регулируется при помощи штока. Протечка может появиться из-за образования зазора между ним и стенками канала, где он движется

Убедиться в этом можно обратив внимание на ход вращения, свободный он или плавный

Если вариант с зазором подтвердился, рекомендуется использовать ленту Фум или паклю, которую пропитывают солидолом. Ее наматывают над винтовой частью. Используя герметик, смажьте насечку канала.

Протечка может возникнуть по причине прохудившейся прокладки. Для ее смены следует вырезать новый уплотнитель из специального комплекта

Важно, чтобы на окружности отсутствовали выступы. Открутите винт на штоке

Иногда требуется поддеть резинку отверткой, чтобы вытащить. Смените ее на новую, проделайте выполненные действия в обратном порядке.

Четырехоборотный вентиль, поворачивающийся на 90 градусов, имеет несколько иной принцип работы. Одними из ключевых элементов являются кран-букса, его керамическая пара и уплотнитель из резины. Последний со временем уплотняется из-за частого сжатия. В результате образуется зазор, где и начинается подтекание воды. Можно поменять затворный узел. Но его стоимость выше, чем у стандартного букса. Поэтому стоит провести ремонт. Для разбора конструкции уплотнитель вытаскивается. Из шейки штока извлеките запорную шайбу. Выбейте стержень при помощи легкого удара из канала. Шток промывается, убирается вся известь. Понадобится силикон или солидол, которым необходимо смазать сальники, размещенные в центре детали, только что вымытой.

Важно почистить и смазать и канал. Сделайте несколько тонких полосок изоленты и наклейки их на керамическую пластинку, стыкующуюся с вилкой штока

Затворный узел собирается, действия выполняются в обратном порядке.

Преимущества оборудования с одним рычагом

Все очень способное — легко, в этом случае мы можем заметить подтверждение данной истине.

Вот последовательность преимуществ, содействующих нарастанию популярности смесителей с ручкой:

Эстетически привлекательный внешний вид. Стильный дизайн украсит любой интерьер.
удобное управление и Практичность. Сейчас не требуется скользить по вентилям намыленными руками, воду возможно открыть кроме того локтем.
Моментальная регуляция напора и температуры потока одним перемещением.
Сроки эксплуатации на порядок продолжительнее устаревших аналогов, а также благодаря современным материалам и продуманной конструкции.
починки и разборки-Максимальная простота сборки. Устранить незначительные неприятности хозяин может сам.

Как устроен прибор

Прибор представляет собой две главные части в виде корпуса из металла, также картриджа. Корпус монолитной конструкции. Картридж имеет запирающее устройство двух типов: шарик либо два диска. Данные элементы регулируют поток воды, ее температуру.

Внимание! Смеситель имеет минимум деталей. Периодической замене подлежит картридж, другие элементы конструкции постоянные, при необходимости их также можно заменить

Дисковый смеситель

Прибор работает при помощи специальной колбы – картриджа, выполняющей роль запорного, регулировочного механизма. Картридж располагается внутри смесителя. Механизм из керамики считается качественным, в дешевых приборах его изготавливают из пластика.

Внимание! Два диска в картридже выступают затвором в дисковом смесителе, они оснащены отверстиями для выхода воды. При совмещении дисков поток жидкости прекращается

Картриджным смесителем легко управлять, температура и напор жидкости регулируют с помощью простого движения.

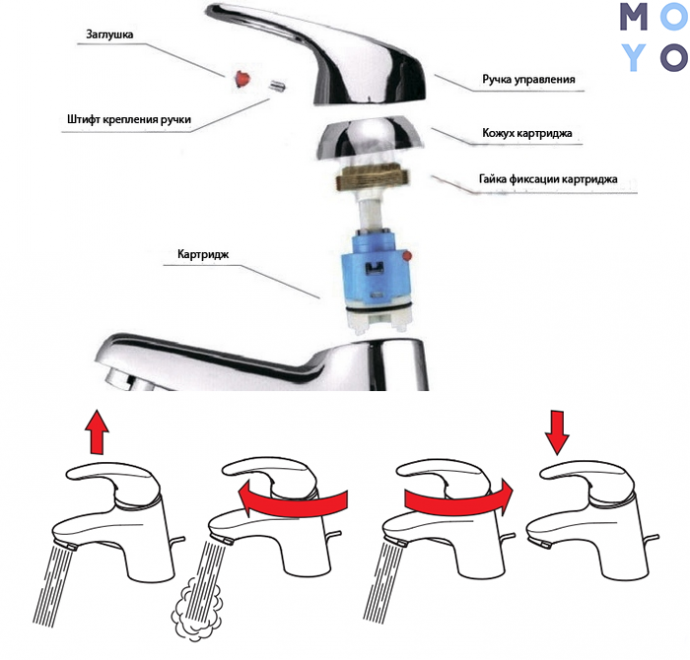

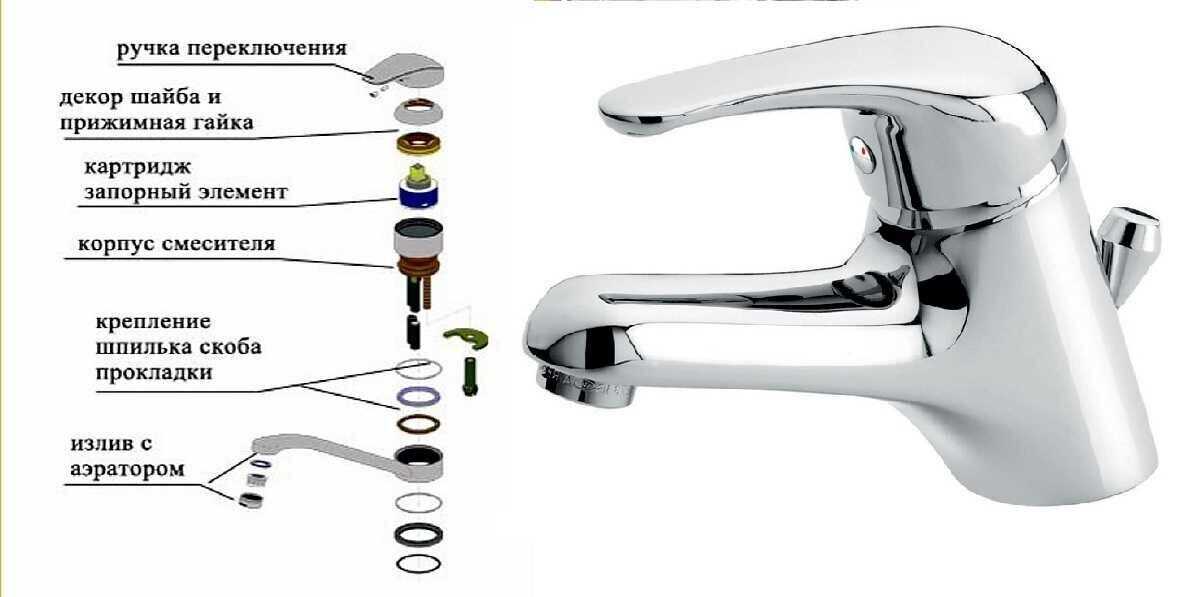

Смеситель с картриджем содержит такие элементы, как:

-излив, по – другому гусак,
-переключатель с винтом для фиксации,
-стопорная гайка,
-картридж (на фото справа),
-корпус под картриджное устройство,
-элементы, чтобы придать конструкции герметичность: прокладки, гайки со шпильками.

Диски изготавливают из керамического материала либо из стали. Верхний диск имеет выступы под отверстия для нижнего. Если полностью совместить диски, образуется герметичная стыковка двух деталей. При неполном совмещении из гусака течет вода. Сильная струя образуется при полном не совмещении дисков. Чтобы смеситель работал исправно, пластины должны плотно прилегать друг к другу. Грязная вода с твердыми взвесями быстро портят механизм затвора. В некоторых случаях на заводе устанавливается очистной фильтр для грубых частиц, который располагается перед входом в смеситель.

Внимание! Чтобы продлевать срок службы смесителя, стоит на трубопровод с водой самим устанавливать фильтр

Особенности шарового смесителя

Управление механизмом отличается еще большим удобством, все элементы конструкции гладкие, подходят по форме друг другу, рычаг перемещается плавно. Шарик располагают в специальном гильзовом картридже, который можно достать при ремонте либо замене. Шаровой тип смесителя требует очистки воды от примесей. Если частички грязи попадают в щели между шаровым элементом и седлами, которые его держат, образуются протечки. Предотвратить неполадки можно, установив фильтры для очистки.

Однорычажный смеситель: устройство и ремонт

Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.

Интересно

Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.

Конструкция и принцип работы

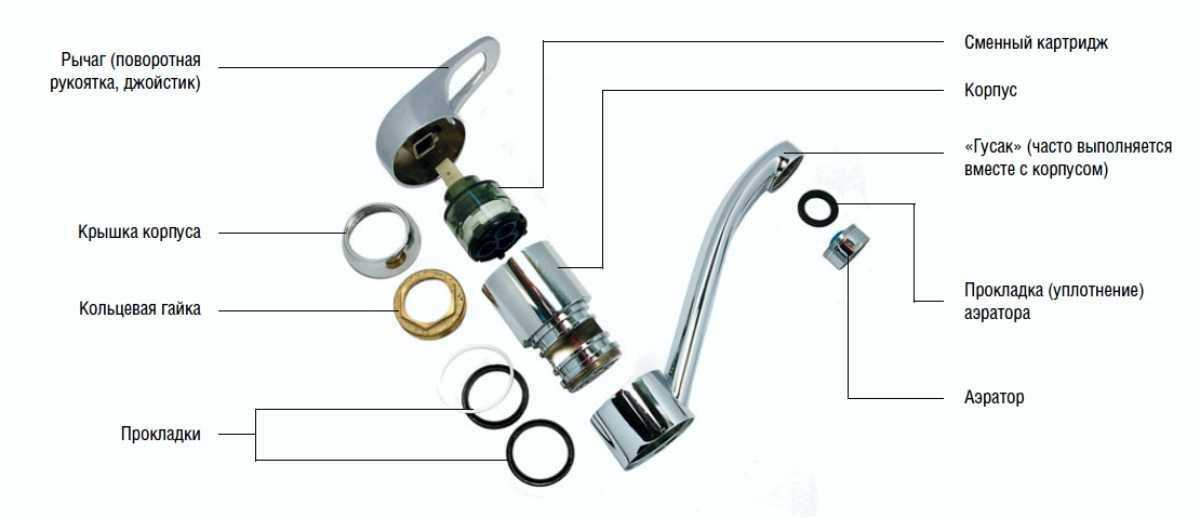

Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.

Регулятор (ручка, рычаг) напора и температуры воды.
Гайка или шайба для фиксирования основного штока.
Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
Резиновые прокладки (седла), предотвращающие протечки.
Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.

Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.

Частые причины поломок

Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.

Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.

Но самой главной, основной причиной поломок всех видов смесителей, как однорычажных, так и иных, является жесткая вода, что имеется в нашем водопроводе. Со временем разные вещества оседают на прокладках и внутренних поверхностях, «прикипают» на гайках, винтах и шайбах, не позволяя им правильно функционировать. Для купирования такой проблемы, лучше всего установить на вводе в квартиру или в дом специальный фильтр, поверхностной, а еще лучше, глубокой очистки и регулярно менять его наполнитель. Тогда не придется постоянно чинить разнообразные неисправности однорычажного смесителя.

Виды смесителей

Категорически не рекомендуется приступать к разборке любого механизма без предварительного изучения его устройства. Вы должны понимать не только очередность демонтажа тех или иных деталей, но и их назначение, сильные и слабые стороны, принципы функционирования и т. д. В реализации существует два принципиально различных вида однорычажных смесителей.

Таблица. Виды однорычажных смесителей

Тип конструкции Краткое описание устройства и эксплуатационных характеристик

С шаровым механизмом

Внутри корпуса размещается подвижный шар с отверстиями. Во время поворота отверстия с холодной и горячей водой закрываются/открываются, за счет чего изменяются пропорции и объем подаваемой воды и, соответственно, температура на выходе. Такие конструкции в настоящее время применяются очень редко из-за технологических недостатков. Кран имеет много скользящих элементов, от их герметичности зависит функциональность и длительность эксплуатации устройства. В механике есть аксиома, что чем больше деталей у механизма, тем ниже его надежность. Объяснение простое – каждая из этих частей может поломаться, как следствие, механизм из-за любой из них требует ремонта

Важно знать, что у многих видов шаровых смесителей не предусмотрена возможность замены шара, разбирать их нет никакого смысла, надо покупать новый кран. С картриджем

С картриджем

Наиболее распространенные сегодня типы однорычажных смесителей. Картриджи все сменные, при выходе из строя легко меняются

Но и у них есть одна проблема. Производители заинтересованы в увеличении количества продаж собранной продукции, а не запасных частей к ней, так у них намного повышается прибыльность. Для того чтобы различными способами усложнить ремонтные работы, принимаются очень оригинальные меры – каждая модель крана имеет свой индивидуальный картридж, а они не взаимозаменяемы. Моделей огромное множество, отличаться они могут лишь длиной носика или ручки, но картриджи устанавливаются различные. Найти точно такой же – большая удача. После длительного поиска у потребителей теряется терпение, и они покупают полностью новый кран.

Цены на популярные модели смесителей однорычажных

Смесители однорычажные

Это чистая теория, теперь надо ознакомиться с практикой.

Как починить шаровой однорычажный смеситель

Устранение засора

Этим приспособлением может быть дополнен однорычажный смеситель. При сильном загрязнении кальциевый налёт способен полностью перекрыть технологические протоки аэратора. Для удаления таких стойких загрязнений применяют раствор лимонной кислоты (15−30 г порошка на 0,5 л воды). Им заливают изделия на 4−5 часов.

Важно! Тонкий слой хромирования можно повредить кислотосодержащими растворами, абразивными средствами. Видео – как разобрать однорычажный кран в ванной для очистки аэратора:

Видео – как разобрать однорычажный кран в ванной для очистки аэратора:

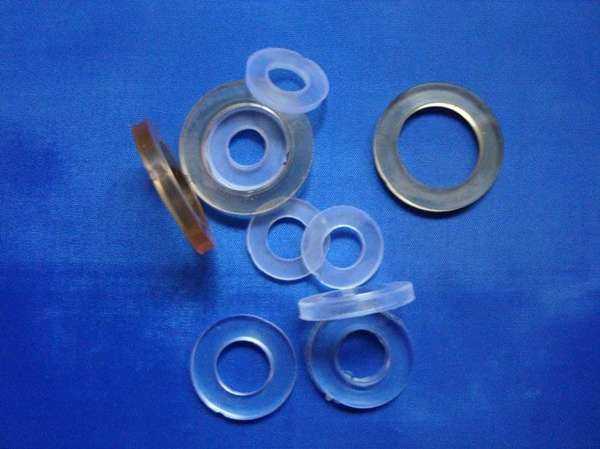

Замена уплотнительных резинок

Чтобы не ошибиться с выбором, при посещении магазина берут с собой вышедший из строя образец. Если поиск выполняется в сети Интернет, необходимо уточнить соответствие размеров.

Устранение неполадок переключателя

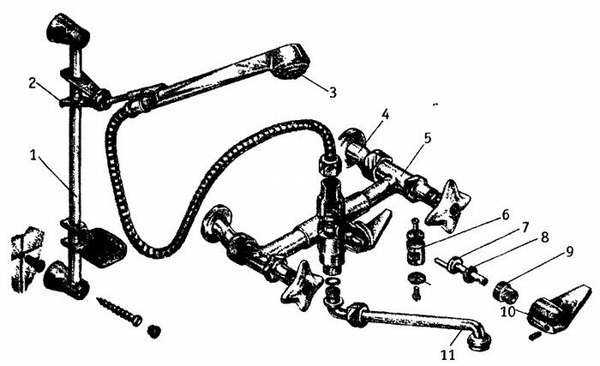

При повороте рукоятки (10) специальный винт (9) через нитяной уплотнитель (9) перемещает кривошип (7). Этот элемент приводит в действие золотник (6). На его торцевых частях закреплены прокладки, перекрывающие отверстия для подачи воды по разным трассам (душ/кран).

К сведению! Также применяют картриджные, пробковые и кнопочные переключатели. В каждом случае надо разобраться с особенностями конструкции, чтобы упростить поиск неисправностей и ремонт.

Замена уплотнительных резинок золотника

Проверить целостность верхней прокладки несложно. Для этого достаточно открутить гибкий шланг. Через отверстие можно крючком, сделанным из проволоки, вынуть дефектное изделие. Однако вставить тем же путём новую прокладку не получится. Для замены нужна полная разборка.

Демонтаж компонентов выполняют последовательно. После извлечения золотника устанавливают новые прокладки. Специалисты рекомендуют применять изделия толщиной от 3 до 4 мм, выбирать материалы среднего уровня твёрдости. Такая замена обеспечит необходимую герметичность и долговечность узла

При установке нитяного сальника действуют осторожно, чтобы не повредить резьбу в процессе закручивания специального винта

Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаВ некоторых модификациях вместо прокладок установлены тонкие резиновые кольца. Такие изделия быстрее выходят из строя по причине меньших размеров и соответствующего увеличения нагрузок на рабочие поверхности. После установки новых деталей их смачивают водой, чтобы золотник без лишних затруднений вставить в корпус.

Замена пружины переключателя

Демонтируют декоративную крышку и кнопку (в некоторых моделях – одно изделие). Извлекают шток. Устанавливают новую пружину вместо изношенной. При необходимости заменяют уплотнительные элементы. Сборку выполняют в обратном порядке.

Преимущества и недостатки джойстиковых смесителей

Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.

шарового кранабыстрый износ резиновых уплотнителей

Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса. Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.

Особенности разборки шарового смесителя

Такую модель однорычажного смесителя так же легко разбирать, как и картриджный аналог, особенно если просмотреть видео, проведения ремонтных работ

При этом важно понимать, что самостоятельному ремонту подлежат незначительные поломки, такие как уменьшение напора воды при полном открытии смесителя или незначительная утечка. Более серьёзные проблемы решаются путём полной замены изделия. При этом для очистки сеточки, нужно выполнить всего три манипуляции

При этом для очистки сеточки, нужно выполнить всего три манипуляции.

Снимается гайка, установленная на изливе смесителя.
Вытягивается сетка и промывается под струёй воды.
Гайка и сетка монтируется на своё место.

В случае с утечкой понадобится выполнить замену прокладок, которая сопровождается полной разборкой рычажного смесителя.

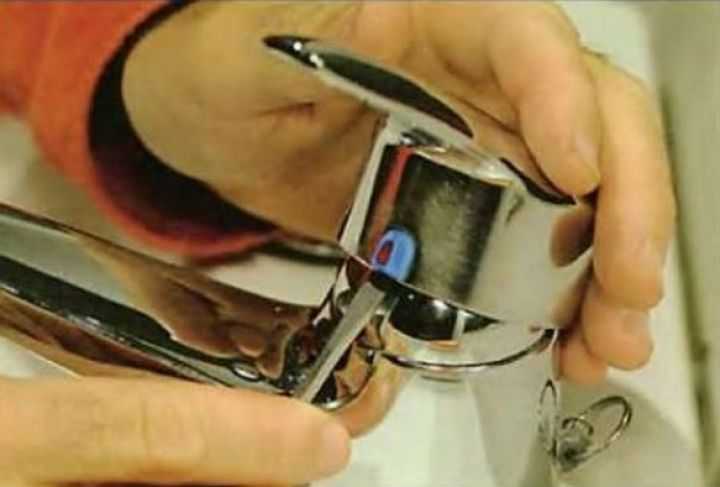

Снимается декоративная заглушка, откручивается крепёжный винт и демонтируется рычаг.
Вынимается резьбовое соединение, после чего отвёрткой отвинчивается винт. Очень часто он обрастает накипью, которая легко удаляется тряпкой, намоченной в уксусе.
Вытаскивается шаровый механизм. Демонтируются резиновые прокладки и заменяются новыми уплотнителями.
На своё место устанавливается шар.
Фиксация уплотнителей выполняется посредством пластиковой гайки. На место устанавливается рычажный механизм и фиксируется винтом.

В завершение выполняется проверка крана на отсутствие утечки.

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

Поворачивая ручку в горизонтальном направлении можно изменять температуру воды от холодной до горячей.
Поднимая или опуская рычаг в вертикальном направлении можно регулировать мощность потока. Чем выше положение ручки, тем мощнее струя.

https://youtube.com/watch?v=zXxCYV-JmOw

Ремонт и замена картриджей

Для картриджных моделей не всегда замена уплотнительных резинок решает проблему. Иногда требуется менять или ремонтировать сам картридж. Эту работу также можно выполнить самостоятельно.

Чтобы поменять картридж на новый, разбирают смеситель и вынимают износившуюся деталь. Если на корпусе видны трещины, ремонту она не подлежит. Новую деталь устанавливают так, чтобы она оказалась в направляющих. Затем пробуют повернуть картридж рукой. Если он не поддается, значит, он находится в верном положении. Затем собирают смеситель в обратной последовательности.

Важно! Для замены подбирают картридж, который точно соответствует старому. Поэтому при покупке новой детали обязательно берут с собой изношенную

Иногда не нужно покупать новую деталь. Для устранения неисправности можно отремонтировать старый картридж, если на его корпусе нет трещин. Ремонт выполняют в следующей последовательности:

Чтобы упростить процесс сборки детали, ставят несколько меток на ее корпусе.
Отжимают фиксаторы отверткой небольшой толщины.
Убирают дно картриджа и извлекают оставшиеся элементы.
Находят причину неисправности. Обычно бывает повреждена какая-то внутренняя деталь.
Для восстановления ее формы используют клеевые составы, пригодные для использования в условиях высокой температуры и влажности. Их наносят на предварительно обезжиренную поверхность соединяемых деталей.
Затем совмещают детали, устанавливая каждую в нужное положение.
Картридж собирают, ориентируясь на ранее проставленные метки.

Профилактика

Не всегда с помощью ремонтных работ удается избавиться от проблем со смесителем. Чаще приходится покупать новый кран и устанавливать взамен пришедшего в негодность. Для продления срока работы крана без поломок рекомендуется выбирать изделие от производителей с хорошей репутацией. Дополнительно нужно регулярно проводить профилактику повреждений.

Покупая смеситель, лучше выбрать модель из латуни. Они тяжелее и прочнее сулиминовых. К тому же они надежнее и служат дольше. Большинство поломок в смесителях происходят из-за твердых частиц в водопроводе и некачественной воды. Предупредить их можно установкой фильтров.

Перед самостоятельной разборкой смесителя нужно внимательно изучить инструкцию к нему. Дополнительно рекомендуется посмотреть видео, как это делать, или проконсультироваться с опытным сантехником.

При соединении деталей для большей надежности нужно использовать герметик. Если есть резьба, для ее укрепления используют фом-ленту. Чтобы поломка не была неожиданной, регулярно осматривают смесители и меняют уплотнители.

Устройство двухвентильных смесителей

Двухвентильные смесительные приборы являются классическими образцами, которые морально устарели и в то же время находят определенный спрос у потребителя. Отчасти это из-за низкой стоимости или противоположного желания использовать их как элемент интерьера в стиле ретро.

Принцип работы водопроводных вентильных смесителей состоит в управлении потоком и температурой воды за счет перекрытия входных каналов отдельно на горячем и холодном трубопроводе кранами-буксами. Различают две основные конструкции запорных кранов, одна из них по технологии изготовления устарела, вторая современная является более удобной и эффективной.

Основным материалом изготовления большинства вентильных смесителей является латунь, которую сверху покрывают хромом. В моделях стиля ретро используется латунь без покрытия или бронза, смесители могут быть окрашены сверху в разные цвета.

Конструктивное устройство двухвентильного смесителя

Червячная кран-букса

В кран-буксе червячного типа поток воды перекрывается штоком с наружной резьбой, находящимся внутри резьбового поршня. При вращении штока поршень двигается по резьбе и дисковый резиновый уплотнитель на его конце постепенно перекрывает проходной канал. Чтобы переместить внутренний поршень из положения закрыто в полное открыто, требуется приблизительно три-четыре оборота маховика на 360 градусов.

Основной недостаток червячных вентилей — наивысшее среди аналогов по продолжительности время получения нужного напора и температуры водного потока, приводящее к перерасходу воды.Кк преимуществам относят хорошую ремонтопригодность и низкую стоимость обладающих невысокой износостойкостью резиновых прокладок.

Устройство керамической кран-буксы

Кран-букса из керамики

В отличие от червячных, современные керамические кран-буксы работают по иному принципу. В них основными запорными элементами являются две дисковые пластины из керамики с прорезями. В закрытом положении они взаимно перекрывают друг друга, препятствуя прохождению воды за счет плотного прилегания тонко обработанных поверхностей. При повороте верхней пластины, связанной со штоком и маховиком, между керамическими дисками появляется проходное отверстие и вода поступает в корпус смесителя.

Объем подачи в керамических кран-буксах регулируется углом поворота маховика, в отличие от червячных видов для полного открытия крана достаточно пол-оборота маховика. Получение необходимого потока и температуры воды в смесителях с керамическими кран-буксами по сравнению с червячными происходит быстрее, а благодаря высокой износостойкости керамики их ремонт и обслуживание требуются намного реже.

К недостаткам керамических моделей следует отнести низкую унификацию разнообразных изделий. Если любую резиновую прокладку для червячных моделей можно найти в каждой специализированной торговой точке или вырезать самому, то керамические вкладыши подходящей конструкции и размера при отсутствии их в комплектации трудно обнаружить в торговой сети и во многих случаях придется менять буксу полностью из-за отсутствия нужных деталей.

Внутреннее устройство однорычажного смесителя с картриджем
