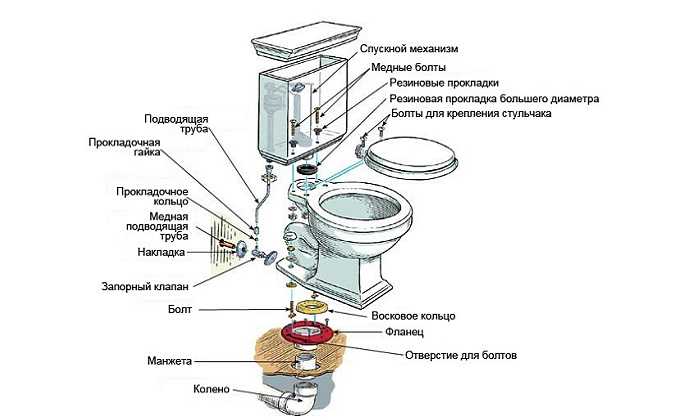

Как устроен унитаз

Классификация бачков для унитаза

Существует несколько делений на группы, и в одном из них классификация основана именно на особенностях механизма сливного бачка унитаза.

Так, расположений кнопки или рычага может быть два:

• Боковое. Чаще применяется у бачков, которые монтируются не на полочке унитаза, а на стене – на определенной высоте. При данном устройстве воду сливают, дергая за цепочку.
• Верхнее. Кнопка, приводящая в действие систему слива, установлена точно посередине крышки бачка.

Кнопка слива бачка, установленного в стене, существует отдельно от него и монтируется прямо над унитазом, являясь образцом современного эстетического подхода

По материалу изготовления:

• Чугунные. До сих пор чугун в нашей стране считается чем-то очень практичным, поэтому многие хранят свои раритетные сокровища и не хотят их менять на современные – более удобные и красивые.
• Фаянсовые. Наиболее популярные, так как они являются частью унитаза компакт. Привычные модели, легко монтируемые на полочку унитаза, имеют множество исполнений, отличающихся по форме и цветовой гамме.
• Пластиковые. Емкости, встраиваемые в стену и поэтому имеющие не совсем обычную, более плоскую форму.

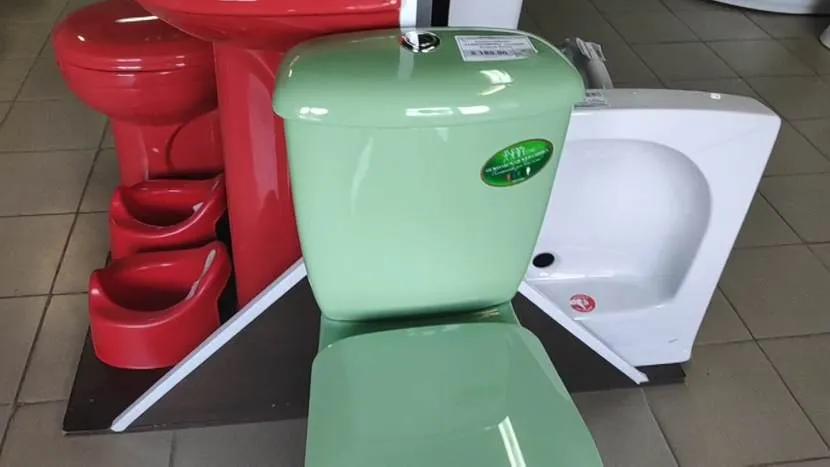

Среди простенького экономичного санфаянса можно обнаружить настоящие шедевры, выполненные в разнообразных стилях — от кантри до модерна. Правда, стоимость этих изделий начинается от 20 тысяч рублей

По способу установки:

• Верхнее крепление. Бачок монтируется высоко на стене, ровно над унитазом, и сообщается с унитазом посредством трубы. Данный способ крепления устарел, тем не менее, в продаже есть несколько моделей такого плана, так как спрос на них не прекращается.
• Монтаж в стене. Современный способ, требующий полной переделки как минимум одной стены, потому что бачок будет скрываться внутри ее. Кажется, что места в туалете становится больше, хотя возведенная стена «крадет» какую-то часть площади.
• Бачок на полочке унитаза. Наиболее распространенная, привычная для всех модель. Хороша тем, что в случае поломки любую неисправность можно быстро отремонтировать.

Унитазы с бачком, подвешенным высоко под потолком, подойдут не для каждого интерьера, но отлично будут смотреться в туалетной комнате, обставленной в ретро стиле

Сливной бачок является неотъемлемой частью унитаза-компакта. Фаянсовая пара популярна благодаря разнообразию бюджетных исполнений: за 4-5 тысяч рублей можно приобрести отличный комплект вместе с арматурой

Дополнительные функции

Наличие полезных излишеств не обязательно, но может стать приятным дополнением, повысить комфортность использования сантехники.

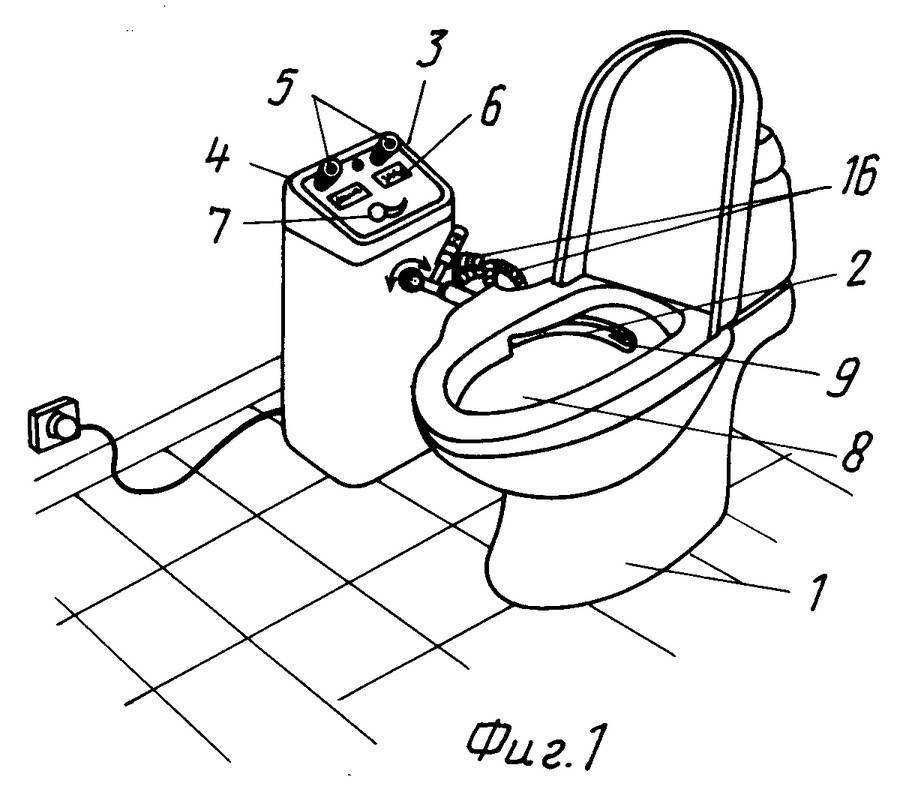

Функция биде.

Позволяет совершать гигиенические процедуры, «не сходя с места». Такой унитаз экономит пространство за счет отказа от автономного биде, но в установке и подключении к коммуникациям сложнее, чем обычные модели.

Видео описание

Посмотрите это видео, чтобы понять, как работает унитаз с функцией биде:

Это крышка и стульчак, оборудованные доводчиком, плавно опускающим их после использования унитаза. Удобен в домах с детьми, пожилыми или просто забывчивыми людьми, не закрывающими после себя крышку унитаза. Системы с микролифтом изготавливаются из дюропласта – материала более прочного, чем стандартный полипропилен. Но сам механизм легко выходит из строя, если крышку закрывать принудительно, надавливая на неё с усилием.

Подогрев сиденья.

Очень нужная и полезная функция для холодных или плохо отапливаемых санузлов.

Если вы не испытываете финансовых проблем и думаете о том, какой лучше купить унитаз, чтобы обеспечить себе максимальный уровень комфорта, обратите внимание на «умные» модели японских или китайских производителей, которые не только самостоятельно подогревают и опускают сиденье, но и включают ночную подсветку и любимую музыку, обеззараживают чашу ультрафиолетом, нейтрализуют запахи. Умная сантехника с пультом управленияИсточник gazszerelo-budapesten.hu

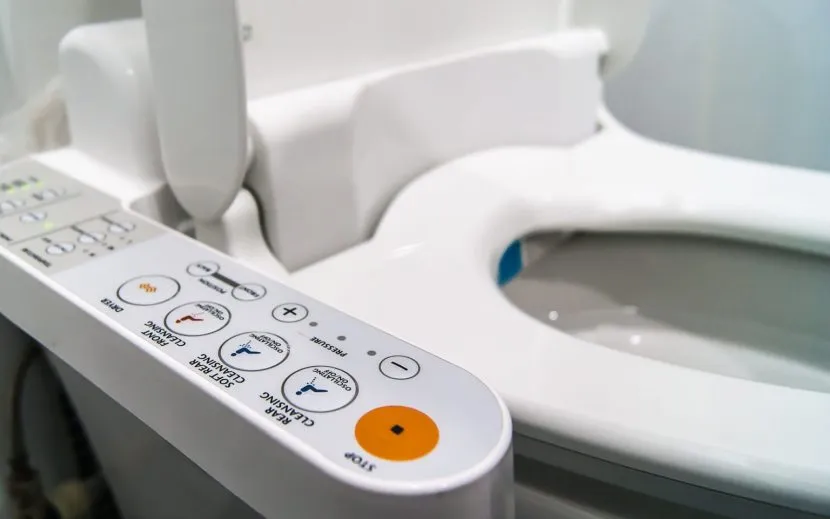

Умная сантехника с пультом управленияИсточник gazszerelo-budapesten.hu

Материал изготовления

От материала, из которого изготовлена сантехника, в первую очередь зависит срок её службы, а также цена и внешний вид. Из какого материала лучше унитаз, покупатель решает, исходя из своих финансовых возможностей, требований к качеству и стилю изделия.

Пластик.

Самые дешевые унитазы делают из акрила, а покупают их преимущественно как временный вариант для установки на даче или на время ремонта. Они неустойчивы к температурным перепадам, механическим воздействиям и большим нагрузкам,

Фаянс и фарфор.

Внешне фаянсовые и фарфоровые изделия неотличимы, но фаянс – материал пористый, при повреждении или истирании эмалевого покрытия он впитывает воду и начинает разрушаться. Фарфор более долговечен благодаря плотной структуре керамики с добавлением полевого шпата и кварца. Но он и дороже фаянса. Это основные материалы, идущие на производство сантехники.

К достоинствам таких изделий можно отнести разнообразие форм, стилей и расцветокИсточник santeh-art.ru

Мрамор, искусственный камень.

Каменные унитазы в магазинах не встретишь, их делают на заказ. Они тяжелые, дорогие, но выглядят эффектно, служат долго и не доставляют проблем с чисткой.

Нержавейка.

Ещё один прочный, долговечный и гигиеничный материал. Но в жилых домах унитазы из нержавеющей стали устанавливают только тогда, когда нужно поддержать дизайн туалетной комнаты в стиле индастриал или хай-тек.

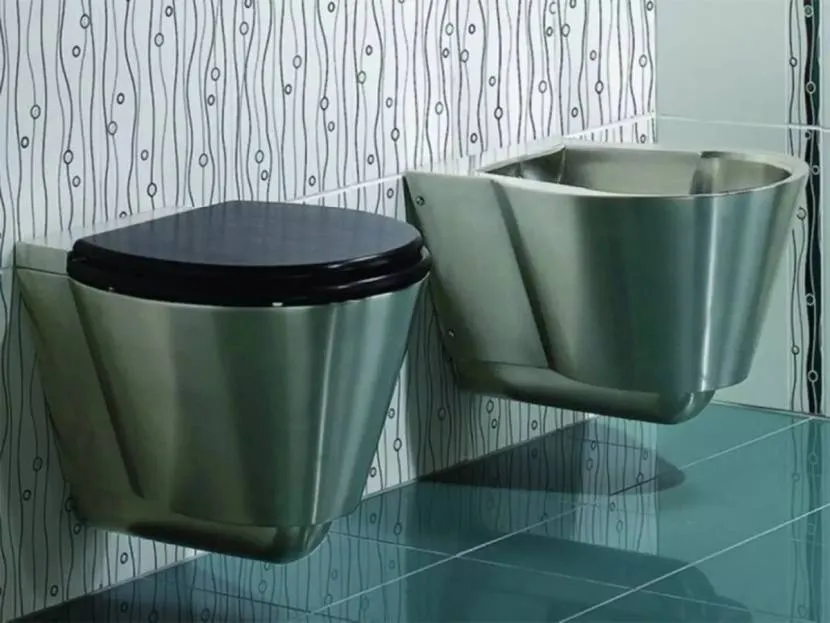

Сантехника из нержавейкиИсточник repairstyling.com

Видео описание

На что ещё обращать внимание, как правильно выбрать унитаз для дома и ухаживать за ним, рассказывает специалист в этом видеоролике:

Особенности устройства подвесного унитаза

Вариант имеет горизонтальный выпуск для подсоединения к канализации, поэтому раструб стояка в квартире многоэтажного дома нужно переделывать (поднимать).

Используют крепление на перекладину специальной металлической рамы, которая держит:

• чашу;
• сливной бак (пластиковый);
• соединительные элементы подключения водопровода;
• канализационные патрубки, углы, тройники.

Саму раму укрепляют на несущей стене. Если капитальной вертикальной плоскости нет, около перегородки станину фиксируют к полу. После установки, подключения унитаза и всех элементов переднюю часть заделывают декоративной стенкой. Ее отделывают гипсокартоном, облицовывают сверху кафелем, керамикой, другими материалами.

Инсталляцию (плоскую раму) продают вместе с унитазом. Иногда ее изготавливают собственноручно, но нужна скрупулезная работа с учетом всех тонкостей и нюансов. Рама должна выдерживать по норме 400 кг.

После завершения работ на передней стенке видна круглая кнопка увеличенного размера. При необходимости ее снимают, и пользователь получает допуск к внутренней арматуре бачка.

Как устанавливать подвесной унитаз?

Прежде, чем производить установку своими руками, следует учитывать, что это может повлечь за собой потерю гарантии. Многие производители, ставят условие, при котором гарантийные обязательства признаются только в случае выполнения монтажных работ специалистами сертифицированных центров.

В приведенном ниже алгоритме действий подразумевается, что к месту установки осуществлена прокладка необходимых коммуникаций, а инсталляционный модуль собран в соответствии с инструкцией (закреплен бачок, к нему подведен выпуск и т.д.). Приводить очередность сборки не имеет смысла ввиду большого разнообразия моделей и их конструктивных особенностей. Этот монтажный процесс необходимо делать самостоятельно, сверяясь с инструкцией. Максимум, чем мы можем помочь, это дать несколько рекомендаций:

• Кнопку слива удобно располагать на высоте 80,0-100,0 см от основания.
• Чашу унитаза устанавливайте на высоте 40,0-45,0 см.
• Высота до канализационного отвода 20,0-25,0 см.

Алгоритм действий:

1. Выставляем инсталляционный модуль по вертикали и горизонтали, используя для этого строительный уровень.
2. Фиксируем раму каркаса к опорным поверхностям при помощи входящего в комплект крепежа.
3. Устанавливаем шпильки держателя унитаза.
4. Проверяем горизонталь и вертикаль и при необходимости делаем подводку при помощи регулировочных болтов.
5. Подключаем к канализационному отводу гофру одним концом.
6. Наживляем унитаз и подключаем к сливу второй конец гофры.
7. Набираем в ведро воду и имитируем слив, если нет подтеков.
8. Подключаем отвод воды от бачка к унитазу. Наливаем в бак воду, нажимаем слив.
9. Подключаем к бачку подвод воды и проверяем работу всей системы.
10. Перекрываем поступление воды в бак и демонтируем чашу.
11. Устанавливаем заглушки на сливные отверстия.
12. Производим обшивку зоны инсталляции гипсокартоном или фальш-панелью. Чтобы правильно раскроить технологические отверстия в обшивке, в комплект оборудования, как правило, входит специальный шаблон.
13. Далее выполняются отделочные работы в помещении, по их окончанию устанавливаем и подключаем чашу.
14. На завершающем этапе затягиваем крепежные болты на унитазе и включаем подачу воды.

Устройство и принцип работы смывного бачка ↑

Внутреннее устройство бачка состоит из двух составных частей:

• механизма подачи воды;
• сливного механизма.

Благодаря оборудованию для подачи воды жидкость накапливается в резервуаре до определенного уровня, после чего клапан подачи закрывается. Сливной механизм начинает функционировать после нажатия на кнопку. При этом порция воды с большой скоростью выливается в унитаз, смывая все его содержимое в канализацию. Как видите, сливное устройство для бочка унитаза работает благодаря поочередному действию двух механизмов.

При детальном осмотре в бачке можно увидеть рычаги, грушу, перелив, поплавок и поплавочный клапан. Эти детали изготавливаются из различных материалов, например, груша может быть резиновой либо пластиковой, а поплавок – пластиковый либо латунный. Они также могут отличаться по форме и способу соединения, однако принцип их работы от этого не меняется.

Как работает механизм подачи воды ↑

Подача воды осуществляется с помощью арматуры, отвечающей за набор воды. Она может осуществляться двумя способами:

Вода поступает из бокового канала, то есть впускной клапан расположен на боковой стенке бака (на 6-7 см ниже верхнего края). В этом случае на одном конце рычага находится поплавок, на другом – клапан, перекрывающий воду при достижении определенного уровня. Способ достаточно шумный, но очень распространен у отечественных производителей.

Вода подается снизу, то есть впускной клапан расположен на дне резервуара, недалеко от сливного сифона. Поплавок в этом случае перемещается по вертикальному штоку. В отличие от предыдущего способа, вода в резервуар поступает быстрее и тише.

Когда бак пустой, поплавок находится на самом дне, поэтому система рычагов производит открытие запорного клапана. Вода устремляется внутрь резервуара и заполняет его, одновременно поднимая поплавок. С подъемом поплавка рычаги постепенно прикрывают запорный клапан. Этот процесс продолжается до тех пор, пока вода не наполнит бак до определенного уровня. После этого клапан полностью закрывается.

Как работает сливной механизм ↑

Сливной механизм предназначен для спуска воды из резервуара в унитаз. Основные части этого механизма:

• спускное устройство (рычаг или кнопка);
• сливной сифон.

Есть несколько разновидностей сифонов. Самый простой – привычная всем «груша», напоминающая по форме вантуз. Сифон закрывает сливное отверстие, препятствуя вытеканию воды.

Принцип действия сливного устройства достаточно прост. Когда вы нажимаете на кнопку или тянете за веревку, активируется шток, который приподнимает грушу и открывает запирающий клапан. Вода сливается в канализацию.

Сливное устройство для унитаза совмещено с переливом. Это страховка от переполнения бачка. Если по каким-либо причинам уровень воды превысит допустимый, то вода не выльется наружу, а стечет прямо в канализацию.

Двухрежимный сливной механизм для унитаза ↑

Сливной механизм может быть двух типов: работающий в одном режиме и двухрежимный. Если в бачке установлен самый популярный однорежимный механизм, то вода сливается всем объемом. Двухрежимная система слива позволяет использовать только часть воды от заполненности бачка

Это особенно важно в больших семьях или офисах

Вот и все, что необходимо знать об устройстве сливного механизма. Эти знания помогут вам не только правильно подобрать бачок для унитаза, но и провести мелкие ремонтные работы.

Плюсы и минусы

Несомненными достоинствами следует считать бесшумность, скрытый за стеной бачок, двухрежимный слив, высокую надежность крепления, гибкую адаптацию в интерьере.

Недостатков не так много, но они существуют:

• цена настенной модели выше, чем обычной
• некоторая специфика монтажа
• заведомое ограничение доступа к транзитным коммуникациям (если это многоквартирный дом)
• необходимость обязательного наличия капитальных несущих конструкций
• недоступность основных узлов установленной инсталляции для осмотра или профилактики

Что более важно — перечисленные трудности или же безусловный комфорт от пользования, решать будущему владельцу

Устройство сливного механизма

Унитазы и бачки к ним довольно разнообразны по дизайну, конструкции, способу монтажа и т.п. Различают стандартные “компакты”, навесные модели, в которых бачок инсталлируется прямо в стену, а также модели с отдельно стоящим бачком.

Последние, впрочем, встречаются все реже, поскольку такая сантехника класса “ретро” считается устаревшей.

На этой схеме наглядно представлено устройство поплавкового механизма в бачке унитаза. Когда поплавок достигает верхнего положения, поршень перекрывает подачу воды

А вот сливной механизм внутри бачка бывает всего двух типов, причем принцип работы в обоих случаях практически одинаковый. Все зависит от типа подачи воды в бачок, который может быть боковым или нижним.

Боковая подача воды – это наиболее распространенный вариант. Значительная часть унитазов отечественного производства устроена именно таким образом. Они просты, надежны в эксплуатации, но во время подачи воды в камеру бачка производят характерный шум.

Ради устранения этого недостатка и были созданы модели бачков, в которых вода подается снизу. В этом случае наполнение емкости производится с гораздо меньшим количеством звуков, но и слив в таких бачках сконструирован немного иначе.

На этом рисунке наглядно изображено внутреннее устройство обычного бачка унитаза, в котором вода подается с боковой стороны

Механизм слива можно условно разделить на две части: устройство, регулирующее поступление воды в камеру бачка, а также механизм, посредством которого бачок опорожняется, т.е. осуществляется смыв. Кроме того, в бачке обязательно должен быть защитный элемент – трубка перелива.

В разных моделях внутреннее наполнение бачка может выглядеть по-разному, но функционально это всегда три основных элемента: поплавковый клапан, смыв и защитный перелив.

Поступлением воды в бачок управляет специальный поплавковый клапан. Он состоит из следующих элементов:

• поплавка, свободно передвигающегося по поверхности воды;
• штанги, с помощью которой выполняется включение/отключение подачи воды из водопроводной системы;
• рычага, который соединяет эти два элемента.

Работает это так: когда после смыва уровень воды в емкости понижается, поплавок опускается вниз, рычаг передает усилие на штангу, открывается подача воды, и бачок начинает заполняться. Когда поплавок поднимается вместе с водой до максимального уровня, штанга перекрывает водопроводную трубу и поступление воды прекращается.

Простота конструкции клапана объясняет его высокую надежность и наше незнание, где , что и когда чинить. Ведь просто работает, и все.

К поплавковому клапану бачка с боковой подачей воды нередко присоединяют вертикальную трубку. Этот элемент необходим, чтобы при подаче воды в бачок производилось меньше шума.

Вторая часть сливного механизма – это собственно смыв. Он состоит из клапана, препятствующего вытеканию воды из бачка, а также тяги, с помощью которой открывается этот клапан. В качестве клапана обычно используется резиновый элемент, по форме напоминающий грушу.

Управляется такой механизм с помощью кнопки, шарика, который нужно потянуть вверх, или веревки, которую дергают вниз. Последний вариант используется только в отдельно стоящих “ретро”-бачках, которые встречаются крайне редко.

После нажатия кнопки клапан открывается, и значительное количество воды поступает в унитаз, выполняя задачу, для которой и был разработан этот механизм.

Арматура бачка с нижней подачей воды внешне отличается от содержимого отечественных моделей, однако принцип ее работы практически такой же

Когда вода полностью вытекает, клапан опускается вниз и надежно перекрывает выпускное отверстие. В этот момент срабатывает поплавковый клапан, и вода начинает поступать в емкость. В систему слива обычно встроен еще один полезный элемент – переливная трубка. Она препятствует вытеканию воды через край бачка.

Это может произойти при поломке поплавкового клапана, если вода и после достижения максимального уровня не была перекрыта. Иногда трубка перелива монтируется не в механизм сливного клапана, а устанавливается отдельно. В моделях с нижней подачей воды поплавковый механизм выглядит немного иначе, но принцип его работы почти не отличается от аналога в бачке с боковой подачей воды.

Наглядно устройство и принцип работы сливного механизма представлены в следующем видеоматериале:

Металлические емкости – преимущества и недостатки

Металлические емкости, которые можно установить своими руками, имеют ряд существенных недостатков, которые напрямую влияю на долговечность сооруженной конструкции. К ним относят:

Бочка металлическая

• невысокая коррозийная стойкость материала. По истечении 3-4 лет такая емкость стает непригодной для использования, поскольку произвести ее ремонт невозможно;
• в большинстве случаев такой вариант обустройства выгребной ямы может обойтись недешево. Металлические емкости стоят достаточно дорого;
• сложность монтажа. Если использовать габаритную емкость с массивными стенками, ее достаточно сложно установить без помощи спецтехники;
• можно использовать лишь емкости, толщина стенок которых достигает 15-16 мм. Часто их очень сложно найти.

К преимуществам данного материала можно отнести их устойчивость к частой смене температуры. Ему не страшны сильные морозы, когда промерзают глубокие слои почвы. Также такая емкость имеет большой вес, что более надежно зафиксирует ее в грунте.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

1. Керамические (фаянсовые) – надежная и дешевая классика.
2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

• низкорасположенные – устанавливаются прямо на чашу унитаза;
• высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

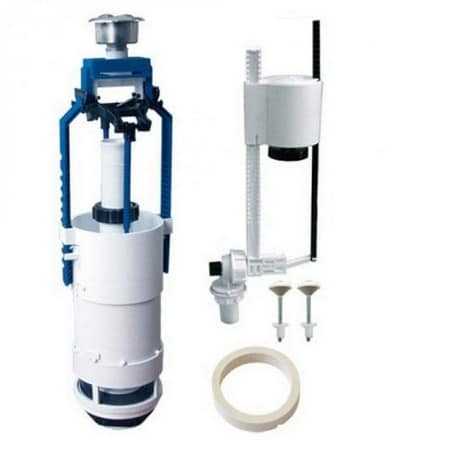

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

1. кран (поплавковый клапан);
2. пластиковый поплавок;
3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

• нажатием на кнопку;
• нажимом на рычаг;
• дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

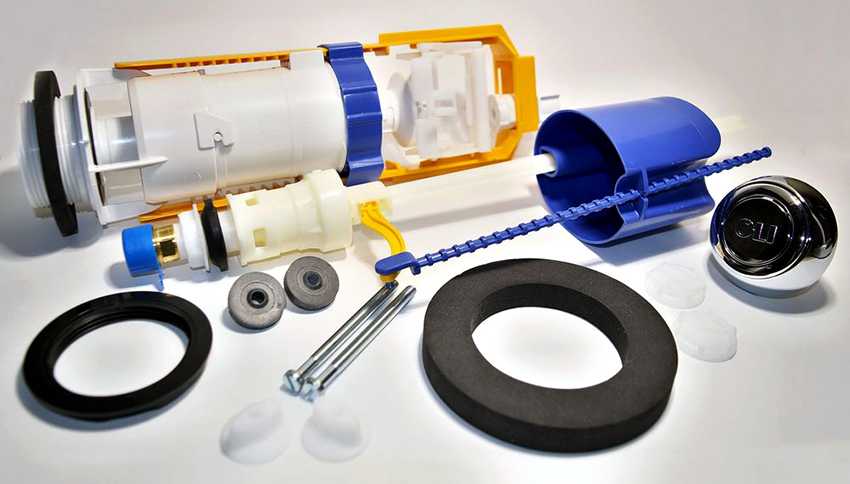

Рекомендации по выбору комплектующих для унитаза

При замене бачка особых сложностей с приобретением арматуры не возникает, поскольку новая емкость уже имеет в комплекте все необходимое. Если же требуется частичное обновление системы, придется тщательно подойти к выбору деталей.

Подбирая арматуру для сантехнического прибора, следует учитывать ряд нюансов:

При покупке комплектующих для унитаза нужно помнить, что чем выше цена, тем качественнее изделие

1. Желательно, чтобы новый клапан имел такую же конструкцию и был того же типа, что и старый. В этом случае не придется переживать, что механизм не подойдет.
2. Нужно проверить, чтобы все компоненты клапана свободно передвигались. Если детали хоть немного заедают, нужно выбрать другой механизм.
3. Все уплотнительные прокладки должны быть гибкими и эластичными. Обязательно нужно удостовериться в отсутствии трещин при растягивании материала. Изделия должны иметь правильную форму. Желательно приобрести дополнительный комплект резиновых прокладок, который будет запасным.
4. Качественные детали не имеют трещин, деформаций или перекосов. При наличии любого дефекта от покупки механизма стоит отказаться, поскольку в будущем это обязательно скажется на эффективности его работы.
5. Пластиковые компоненты обычно изготавливаются путем отлива. Их поверхность обязана быть гладкой, не иметь изъянов.
6. Поплавковый кран должен перемещаться плавно. Резкие скачки или заедания свидетельствуют о браке изделия.
7. Обязательно нужно проверить прочность конструкции в собранном виде. Фиксация элементов должна быть надежной. Если отдельные участки расшатаны или свободно ходят, значит, система быстро выйдет из строя.

При покупке пластиковых клапанов большое значение имеет цена. Чем она выше, тем качественнее изделия. Хотя с появлением на рынке большого количества производителей можно встретить недорогие комплектующие в хорошем исполнении. Также не помешает изучить информацию и отзывы в сети или получить консультацию у специалиста, ведь от качества выбранных деталей будут зависеть результат их установки и дальнейшая эксплуатация.

Фото-инструкция по замене устройства

Домашним мастерам, желающим полностью поменять испорченное сливное устройство, поможет в работе следующая фото-инструкция:

Галерея изображений

Фото из

Шаг 1: Подготовка бачка к замене механизма

Шаг 2: Извлечение испорченного устройства

Шаг 3: Чистка или замена сливного клапана

Шаг 4: Отсоединение шланга водопроводной системы

Для замены сливного клапана потребуется демонтаж бачка.

Чтобы исключить излишнее загрязнение помещения и обеспечить себе удобное место для работы, наиболее подходящий для этого участок закроем старыми газетами или тряпками.

Галерея изображений

Фото из

Откручиваем болты, удерживающие смывной бачок, компакт-унитаза, снимаем его и кладем набок. Снимаем подставку испорченного механизма

В отверстия, предназначенные для крепления бачка к унитазу, устанавливаем новые болты с уплотнительными прокладками

Устанавливаем пластиковую подставку от нового сливного клапана, используя имеющийся в комплектации монтажный ключ

С унитаза снимаем старую уплотняющую прокладку, чтобы поменять ее на новый уплотнитель

Очищаем поверхность унитаза, находящуюся ранее под старой прокладкой. Протираем его после сухой тряпкой или салфеткой

На пластиковую подкладку от нового устройства надеваем уплотнитель так, чтобы не было ни складок, ни загнутых кромок

Устанавливаем смывной бачок обратно на штатное место. Фиксируем его положение, затянув продетые в монтажные отверстия болты снизу гайками

Выбираем оптимальное положение поплавка, отключающего подачу воды в бачок, Проверяем работу смывного механизма

Шаг 5: Удаление подставки сливного механизма

Шаг 6: Установка новых крепежных болтов

Шаг 7: Установка пластиковой подставки от нового устройства

Шаг 8: Удаление старой прокладки с унитаза

Шаг 9: Чистка поверхности под новую прокладку

Шаг 10: Установка новой кольцеобразной прокладки

Шаг 11: Обратная установка бачка на унитаз

Шаг 12: Регулировка арматуры смывного бачка

Процесс замены сливного устройства несложен, но требует аккуратности и четкого соблюдения последовательности выполнения шагов.

Конструкция унитазов

Общее устройство

Устройство унитаза с кнопкой или спусковым рычагом, используемым для слива воды, одинаково. В комплект входят:

чаша унитаза, оборудованная выпуском в канализационную сеть. Чаши напольных унитазов могут быть с горизонтальным, вертикальным и косым выпуском. В зависимости от расположения выпуска выбирается способ установки сантехнического устройства. Подвесной унитаз, как правило, оснащается горизонтальным выпуском;

Традиционные расположения канализационного выпуска

сливной бачок, оборудованный арматурой для спуска и набора воды;

Бачок с установленной арматурой

подводка для воды, которая может быть мягкой, то есть в виде гибкого шланга и жесткой, представляющей собой отрез трубы с гайками для крепления;

Универсальный шланг для подводки воды к унитазу

манжета для соединения сантехники с канализацией. В зависимости от выпуска, которым оборудован унитаз, может применяться гофрированная или эксцентриковая резиновая прокладка;

Устройства для соединения унитаза с канализацией

сиденье, устанавливаемое на чашу для комфорта пользователей.

Пластиковое сиденье для унитаза

Конструкция унитаза дополнена различными резиновыми прокладками, необходимыми для герметичности отдельных узлов системы.

Конструкция сливного бачка

Фурнитура сливного бачка включает в себя два основных элемента:

сливной механизм, оборудованный защитой от излишнего наполнения жидкости в бачке. Механизм слива соединяется с кнопкой (рычагом) и отвечает за спуск воды в туалете;

Выпускной клапан с кнопкой для слива

наливной механизм. Впускной клапан дополнен поплавком, который регулирует уровень жидкости в бачке. Именно к наливному клапану подсоединяется водопроводная подводка.

Наливной механизм с поплавком

Подвод воды к впускному клапану может осуществляться:

• сбоку. Такая конструкция является наиболее простой и долговечной. Единственным минусом считается образование сильного шума при наборе воды в емкость;
• снизу. Устройство унитаза с нижним подводом отличается более коротким сроком службы, однако позволяет полностью избавиться от шума, производимого водой при заполнении емкости.

Разновидности подводки воды к сливному баку

Вид арматуры для бачка определяется конструктивными особенностями сливной емкости.

Устройство и принцип работы унитаза представлены на видео.

Регулировка количества сливаемой воды

Принцип работы унитаза позволяет самостоятельно корректировать поступление жидкости в бачок. Новая арматура всегда отрегулирована так, что вода в емкости располагается на максимальной отметке.

Чтобы изменить уровень жидкости в однокнопочном резервуаре производят следующие действия:

1. При помощи крана, находящегося до подающего шланга, перекрывают поступление жидкости в бачок. Если данный вентиль отсутствует, отключают холодную воду во всей квартире.
2. Нажимают на кнопку, чтобы слить содержимое прибора.
3. Выкручивают сливную пробку, взяв ободок за болт, удаляют его. Чтобы не поломать арматуру, крышку не следует поднимать до снятия пробки.
4. Далее поднимают крышку, чтобы посмотреть на уровень воды. Обычно он самый высокий. На трубке перелива имеются деления — с их помощью можно узнать уровень выпуска воды.
5. Ищут поплавок – он обычно соединен с лапкой для подачи жидкости.
6. Чтобы уменьшить ее поступление, на механизме клапана закручивают по часовой стрелке винт.

После завершения регулировки, проверяют уровень поднятия жидкости. Ее поверхность должна располагаться на расстоянии 3 сантиметров от трубки перелива. При правильной работе унитаза крышку помещают на место и закручивают кнопку.

Регулировка

Настройка слива производится корректированием значение расхода. Для этого нужно открыть крышку бачка и переместить поплавок на сливной конструкции.

Этот бегунок можно опускать или поднимать, его положение влияет на механизм наполнения и будет влиять на объем воды в бачке, чем ниже будет установлена планка, тем меньше будет набираться и расходоваться воды.

Заключение

Двойной режим слива может снизить количество потребления воды ровно наполовину, а дополнительная настройка еще ниже опустить эту планку. Главное, это выбрать модель и правильно произвести несложную регулировку.

Смотрите видео по теме:

Источник

Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

Смыв воды:

• после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
• сток в систему перелива закрывается;
• вода из бачка подается в чашу унитаза для смыва.

Функционирование слива

Наполнение бачка водой:

• когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
• по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
• когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Важно! Чтобы поплавок эффективно функционировал, после установки бачка его нужно отрегулировать и протестировать: неправильное положение поплавка чревато тем, что емкость не сможет наполняться достаточным объемом воды.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.
