Как сделать ворота из профнастила своими руками 50 фото пошагово

Основные достоинства

Профлист – это один из самых прочных стройматериалов, пользующийся огромной популярностью. За счет надежного покрытия материал устойчив к разным негативным погодным явлениям. Огромный ассортимент разных видов металлопрофиля позволяет хозяевам дач и частных домов возводить различные самоделки на свое усмотрение

Во время выбора профиля немаловажное значение имеет вес

На даче

Достоинства материала:

Стойкость к коррозийным процессам. Это достигается благодаря применению новых современных защитных покрытий. Время эксплуатации ограждения из профильного листа может составлять больше 50 лет.
Повышенная прочность листового металла. За счет этого въездные ворота могут выдержать высокие механические нагрузки, сильные порывы ветра.
При наличии требуемых материалов изготовление конструкции ворот из профлиста занимает 2–3 дня.
Небольшая толщина профнастила делает этот материал довольно легким, поэтому можно произвести самостоятельную установку.
Простота ухода. За профлистом не требуется специальный уход.
Доступная цена материала для изготовления воротных систем. Изготовленные калитка и ворота из профнастила своими руками обойдутся значительно дешевле, чем изделия из ковки.
Экономия на отделке. Профлист не подвергается воздействию ультрафиолета, потому не теряет со временем цвет.
Возможно строительство ограждения любой высоты, поскольку максимальный размер профильного листа может составлять до 12 м.
Можно выбрать любую фактуру, рисунок, цветовую гамму с учетом разработанного проекта.

После монтажа

Однако, судя по отзывам на строительных форумах, существуют и определенные недостатки:

Материал низкого качества не сможет гарантировать перечисленных выше положительных свойств, поэтому приобретать его следует только в специализированных магазинах.
Низкий уровень шумоизоляции.
Если толщина профильного листа небольшая, его будет легко повредить ударом тяжелого предмета.
Появление коррозии неизбежно даже после незначительных повреждений.

Установка запоров

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

Кроме тщательного составления чертежа, потребуется заранее закупить и обработать материал для работы, а также приготовить необходимые инструменты:

профильные трубы разного сечения;
металлические уголки;
профиллированные листы;
саморезы, болты, заклепки;
цемент;
грунтовка и краска по металлу;
электроинструменты;
сварочный аппарат.

Перед началом работ профильные трубы следует осмотреть на наличие дефектов, зачистить коррозийные места наждачной бумагой и нарезать на части, в соответствии с размерами, указанными в чертеже конструкции.

Установка опоры

В случае, если ворота из профнастила требуется установить на забор с готовыми металлическими столбами, то каркас ограждения можно зафиксировать прямо на них. Чтобы это проделать, к существующим опорам привариваются петли, и собранная стальная конструкция вешается на них.

Если же каркас приходится возводить с самого начала, процесс установки столбов выглядит другим образом:

Измеряется требуемое расстояние и ставится разметка с учетом расчетов в чертеже.
Роются 2 округлые ямки под фундамент, ширина которых составляет около полуметра, а глубина – не менее одного метра.
Дно ямок засыпается песком или мелким щебнем и тщательно утрамбовывается.
В подготовленные лунки ставятся опорные столбы строго в вертикальном положении, добиться которого можно при помощи строительного уровня. Их можно временно зафиксировать кусками арматуры, чтобы они не отклонялись в стороны.
Столбы заливаются бетонным раствором.

Для полного затвердевания смеси необходимо выждать несколько недель, после чего приступать к дальнейшему выполнению установочных работ.

Изготовление рамы

Раму для конструкции изготавливают на ровной поверхности, вооружившись сварочным аппаратом для соединения заранее нарезанных заготовок из профильных труб.

Для надежной фиксации частей на внутреннюю стыковку каркаса приваривают металлические уголки, а также дополнительно две поперечные перекладины. Затем следует закрепить на рамную конструкцию навесы и засовы.

После того как рама готова, необходимо тщательно отшлифовать сварочные швы, весь каркас обезжирить с помощью растворителя, загрунтовать и покрыть краской.

Установка обшивки

Дождавшись полного высыхания краски на раме, можно приступать к фиксации на нее обшивки из заранее нарезанных листов профнастила. Они крепятся к каркасу конструкции при помощи саморезов или специальных заклепок. При этом, лучше их устанавливать в местах углубления материала, таким образом, они будут менее заметными.

После того, как обшивка из профиля своими руками установлена на раму, конструкция вешается на петли и производятся завершающие этапы работы, такие как монтаж замков на ворота и крепление украшающих элементов.

Этапы усиления каркаса

Придать жёсткость каркасу, можно выполнив 3 вида работ:

Наварить уголок.
Сварить раму внутри каркаса и в верхней части конструкции.
Использовать перемычки по диагонали и поперёк конструкции.

Разные типы усиления каркаса.

Все три варианта усиления каркаса ворот необходимо рассмотреть отдельно.

Наварить уголок.

Как говорится, отделаться лёгким финансовым испугом в нашей ситуации усиления каркаса можно, если ширина каждой створки не превышает полтора метра. В этом случае, особой роли не играет, применим для усиления «косынку», или используем «распорку».

Крепление можно сделать следующим образом. Небольшие заготовки установить в ячейки каркаса, прихватив их сваркой. При этом шаг может колебаться в пределах от 200 до 300 мм.

Ещё один вариант. Над основным каркасом можно наварить трубу небольшого сечения. Это также позволит усилить всю конструкцию и минимизировать парусность створок.

Установка перемычек поперёк и по диагонали.

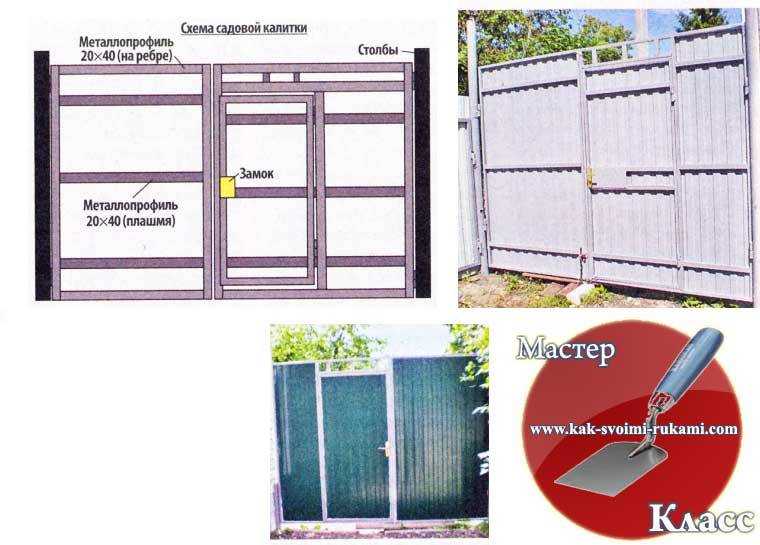

Отвечая на вопрос, как сделать калитку из профнастила, необходимо знать, что существует особенность при монтаже перемычки. Если калитка из профнастила с небольшой парусностью, то можно выполнить монтаж одной поперечной перемычки. Она крепится перпендикулярно длинным элементам каркаса. А вот для усиления ворот, необходимо монтировать диагональную перемычку.

Теперь можно перейти к ознакомлению процесса установки опорных столбов. Здесь также существуют свои нюансы и особенности монтажа.

Габариты ворот

Для определения ширины необходимо учесть ширину автомобиля с учетом зеркал и добавить 1 м на запас

Обратите внимание на ширину опор

Если планируется возводить ворота с калиткой, которая будет расположена отдельно, необходимо монтировать три опоры. Между каркасной рамой и опорами требуются зазоры, их также следует учесть. Между створками тоже имеются зазоры для обеспечения работы фурнитуры.

В большинстве случаев изготавливают ворота шириной 4,5-5 м. Калитка обычно имеет ширину 1,2 м. По возможности стоит учитывать ширину профлиста, чтобы не резать лишний раз, поскольку одного листа точно не хватит на створку.

Учитывайте нижний зазор. Без него в зимний период ворота будет очень сложно открывать из-за снега и льда. Высота конструкции также зависит от декоративных элементов, устанавливающихся в обычно сверху.

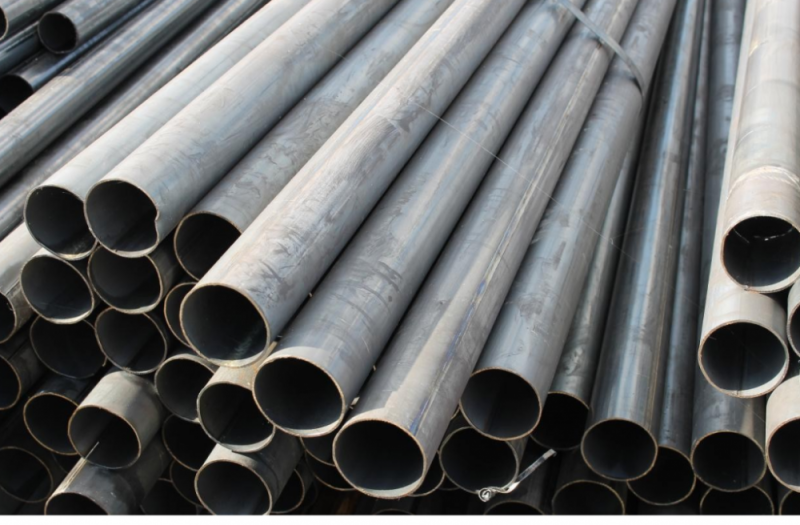

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

низкая стоимость;
высокая прочность и при этом небольшой вес;
удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Инструкция по изготовлению ворот

Для изготовления ворот необходимо следовать пошаговой инструкции. За пример возьмём самую распространённую распашную конструкцию.

После покупки труб они заранее подготавливаются. Новые материалы и трубы обезжиривают и помечают согласно необходимым параметрам конструкции. Со старыми трубами придётся немного повозиться, удаляя коррозию и восстанавливая некоторые деформированные места. Ржавчина удаляется шлифовальным кругом или обычной наждачной бумагой. Второй шаг — это нарезка труб. От точности зависит, насколько удачно получится сварить попарные элементы в одно целое. Незначительная погрешность при нарезке в результате отразится большими проблемами на внешнем виде или работе конструкции. Устанавливают опоры на глубину около 1 метра Диаметр ямы должен соответствовать размеру 50×50 см, чтобы оставалось место для заливки цементного раствора

Каркас ворот из профильной трубы сделать просто, если сосредоточить внимание на точности. Необходимо постоянно проверять уголком отсутствие перекоса после сварки двух элементов Окончание сборки каркаса сопровождается работой шлифовальной машинки, с помощью которой все острые углы и швы затираются

После того как работа с каркасом была закончена, переходят к установке петель

Здесь важно точно сопоставить все части петель. Для этого сначала приваривают первые части петель к опорам, а только потом на каркас. При этом лучше позвать помощников, которые помогут поднять каркас и проверить, соединяются петельные изделия или нет

Подходит очередь обшивки, которую нужно установить на каркас. Выбор обшивочного материала огромен. Металлопрокат, дерево и поликарбонат отличаются хорошей прочностью и красивым внешним видом. Лист такой обшивки крепится с задней и передней части каркаса. Их расположение может быть самым разным, в зависимости от предпочтения хозяина. Некоторые даже создают рисунки с помощью обшивки разных цветов или материалов. Обычный прокатный лист не рекомендуется использовать в качестве обшивки из-за большого веса. Во-первых, его крепят с помощью сварки, потому что крепления через время придётся менять, а, во-вторых, большой вес деформирует каркас и через время срывает петли. Поэтому прокатный лист используют только в качестве обшивки на ворота складов или гаражей

При этом лучше позвать помощников, которые помогут поднять каркас и проверить, соединяются петельные изделия или нет. Подходит очередь обшивки, которую нужно установить на каркас. Выбор обшивочного материала огромен. Металлопрокат, дерево и поликарбонат отличаются хорошей прочностью и красивым внешним видом. Лист такой обшивки крепится с задней и передней части каркаса. Их расположение может быть самым разным, в зависимости от предпочтения хозяина. Некоторые даже создают рисунки с помощью обшивки разных цветов или материалов. Обычный прокатный лист не рекомендуется использовать в качестве обшивки из-за большого веса. Во-первых, его крепят с помощью сварки, потому что крепления через время придётся менять, а, во-вторых, большой вес деформирует каркас и через время срывает петли. Поэтому прокатный лист используют только в качестве обшивки на ворота складов или гаражей.

Как сварить ворота из профильной трубы? Перечисленные советы и инструкции помогут с лёгкостью решить эту задачу своими силами, даже если нет достаточного опыта. Главное — всё делать шаг за шагом, следовать рекомендациям и советам, чтобы избежать распространённых ошибок и получить качественные и долговечные ворота.

Привариваем сталь

Покупая стальной лист, вероятнее всего, вам придется столкнуться с ограничением выбора по размеру. В широкую продажу, обычно поступают листы с габаритами 1000 х 2000 или 1500 х 2500. Поэтому в целях экономии, проектируя и собирая ворота своими руками, все же разумней закладывать высоту и ширину створки отталкиваясь от этих размеров. Выбирайте холоднокатаную сталь, она гораздо тверже, реже идет волнами, поэтому имеет более ровную и качественную поверхность.

Начинайте соединять лист железа и каркас от центра к краям, чтобы минимизировать вероятность образования волн. Как и при сборке рамы, вначале прихватите точечной сваркой, а затем проложите швы.

После сборки основных деталей приваривают резные элементы, если они предусмотрены проектом.

Разметка и земляные работы

Для того, чтобы произвести разметку размещения опорных столбов, необходимо определить месторасположение калитки. При ее отдельной установке столбов будет 3, а при встроенной в полотно створки достаточно 2-х опор.

Если забор вокруг территории участка уже установлен, натяните шнур между его крайними стойками. Положение нити обозначит линию положения забора из профнастила с воротами и калиткой, а так же позволит отметить места установки столбов в соответствии с подготовленным чертежом.

Несущей основой кирпичного столба является профильная труба 60х60 мм.

Для ее вертикальной установки и последующего бетонирования нужно пробурить в земле 2 или 3 отверстия. Диаметр бура 120-140 мм. Выкапывание ям лопатой приведет к увеличению их размера и излишнему расходу бетона. Глубина ямы должна быть не менее 1/3 от высоты устанавливаемой стойки.

Основные виды ворот для дачных и загородных домов

распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Разметка и земляные работы

Несущей основой кирпичного столба является профильная труба 60х60 мм.

Какие ворота можно сделать из профнастила

По способу открывания такие изделия делятся на следующие виды:

Распашные – это самый популярный вид ворот, створки которых открываются внутрь или наружу. Их легко установить самостоятельно, однако для такой конструкции необходимо достаточно свободного пространства. Распашные ворота можно украсить ковкой по всему периметру.

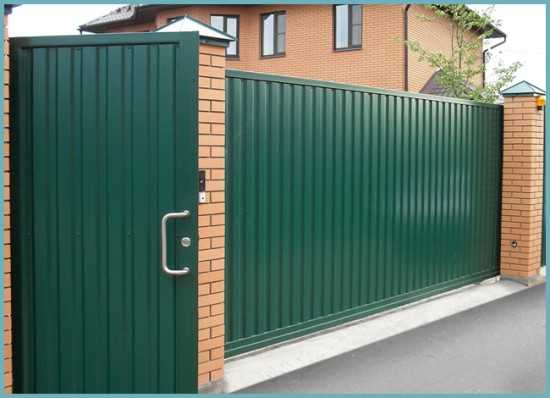

Откатные ворота из профнастила

Откатные – двери открываются путем отката вбок. Для установки таких ворот необходимы верхние и нижние рельсы, по которым движется полотно. Бывают механические и автоматические. Идеальный вариант для маленьких участков. Такие ворота можно украсить как сверху, так и по всей поверхности коваными узорами.

Подъёмные — открываются, путем поднятия вверх. Они наиболее устойчивы к взлому, имеют привлекательный вид и выглядят очень стильно. Сами ворота нельзя украшать никакими элементами, однако можно установить их на забор или калитку.

Что такое профнастил

Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:

листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
при правильной установке такие ворота прослужат около 50 лет;
простота монтажных работ, их очень легко крепить к готовым створкам;
презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
относительно невысокая стоимость.

Профнастил довольно легко монтировать

Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:

из-за небольшой толщины листы профнастила можно легко прорубить топором;
если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
при сильном механическом воздействии легко деформируются.

Марки профнастила

Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:

«С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
«НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
«Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.

Основные плюсы использования профлиста для ворот в гараж

Если говорить о самых главных преимуществах данного материала в плане использования его для создания гаражных ворот и других такого рода конструкций, то следует отметить несколько главных его преимуществ.

Конструкции, которые изготовлены из профнастила, прежде всего, характеризуются:

небольшим весом;
высочайшими техническими показателями;
прекрасными эксплуатационными характеристиками;
простотой изготовления
несложным монтажом.

Качественные гаражные ворота создать своими руками из профлиста относительно несложно – главное в процессе этого точно придерживаться основных рекомендаций профессиональных мастеров!

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Какие инструменты и материалы понадобятся?

Разновидностей и марок профлистов очень много. Они отличаются размером, рельефом и толщиной. Для обустройства ограждений чаще всего используется марка с литерой «С», такой профнастил еще носит название «стеновой». Цифра рядом с буквой обозначает высоту волны в мм. Для обшивки ворот и калитки, чаще других выбирается маркировка С8.

Преимущества такого профилированного листа:

Малый вес.
Доступная цена.

Но такой лист не отличается высокой прочностью. Более привлекательными в соотношении цена/качество/прочность выступает профнастил марки С10.

Важно! Лучше выбрать лист большей толщины, так как профнастил имеет слабую устойчивость к механическим повреждениям. Полимерное покрытие должно быть из полиэстера. Он делает поверхность глянцевой и защищает от внешнего атмосферного воздействия

Он делает поверхность глянцевой и защищает от внешнего атмосферного воздействия.

Подойдут и другие марки:

С14;
С20;
С21;
НС35;
Н60;
Н75.

Марка С20 и С21 считаются кровельными. Их выбирают для строительства ворот из профлиста по причине повышенной прочности. Но это решение будет правильным, если листы подойду по размеру, так как их габариты меньше, чем у С8 или С10.

Важно! При покупке профнастила обратите внимание на то, каким защитным покрытием обработана поверхность. Цинк – самый дешевый и ненадежный вариант. Лучший выбор – полиэстеровое покрытие

Лучший выбор – полиэстеровое покрытие

Лучший выбор – полиэстеровое покрытие.

Для изготовления створок ворот понадобятся такие материалы:

Профилированные листы. Эффектно смотрятся листы, где полимерное покрытие присутствует с двух сторон. Не покупайте листы толщиной менее 0,45 мм. Они имеют низкую упругость, будут деформироваться даже при небольшой ветровой нагрузке или механическом воздействии.
Труба прямоугольного сечения для выполнения каркаса и поперечных лаг 40х25х2. Нельзя делать лаги и каркас из дерева. Даже если его обработать грунтовкой материал быстро прогниет в местах крепления.
Стальная труба опорных столбов. Можно использовать готовые опорные столбы, которые могут быть с круглым или квадратным сечением. Такое изделие имеет «пятку» и верхнюю заглушку. По своему желанию можно сделать опоры из дерева, кирпичной кладки или камня.
Заглушки для железной опоры.
Петли круглые с подшипником.
Задвижки (замковые петли).
Нижний и горизонтальный стопор.
Саморезы либо заклепки.
Электроды для сварки.
Краска, грунтовка.
Декоративные элементы.

Это важно! Опорные столбы можно выполнить кирпичной кладкой. Это красиво и доступно по стоимости. Конструкция усиливается стойкой из стальной трубы 60х60 мм либо сварной арматурной сеткой

Конструкция усиливается стойкой из стальной трубы 60х60 мм либо сварной арматурной сеткой.

Для обустройства фундамента понадобится щебень, цемент и песок. Чтобы зафиксировать опору в вертикальном положении необходимы металлические распорки либо опалубка.

Для строительства ворот из профнастила своими руками должны быть подготовлены такие инструменты:

Лопата со штыком.
Емкость, для приготовления цементно-песчаной смеси.
Рулетка измерительная.
Строительный уровень.
Угольник.
Инструмент для разрезания профнастила и трубы. Для этого подойдет электрическая дисковая пила, ручная ножовка, электрический лобзик, ручные ножницы по металлу, болгарка.
Дрель, перфоратор.
Машина шлифовальная.
Киянка из резины.
Аппарат для электродуговой сварки.

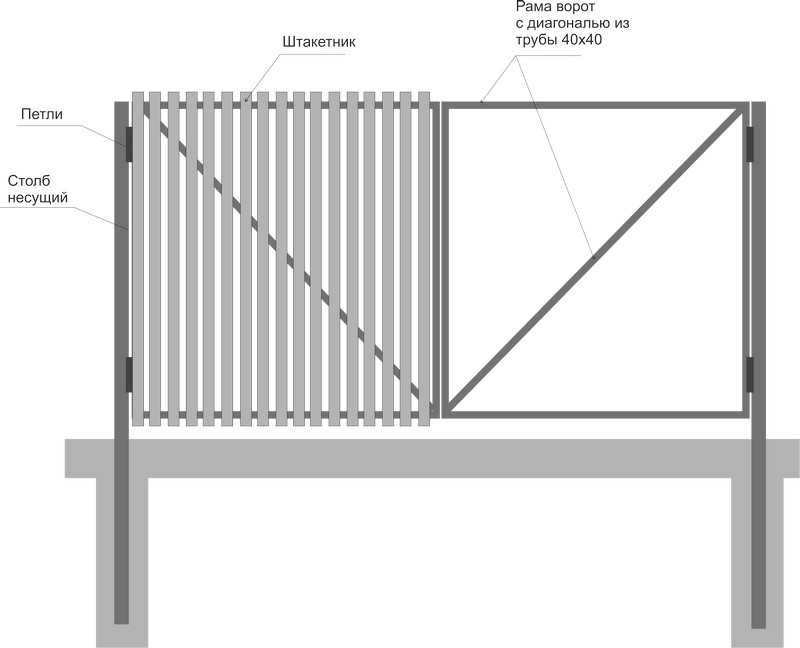

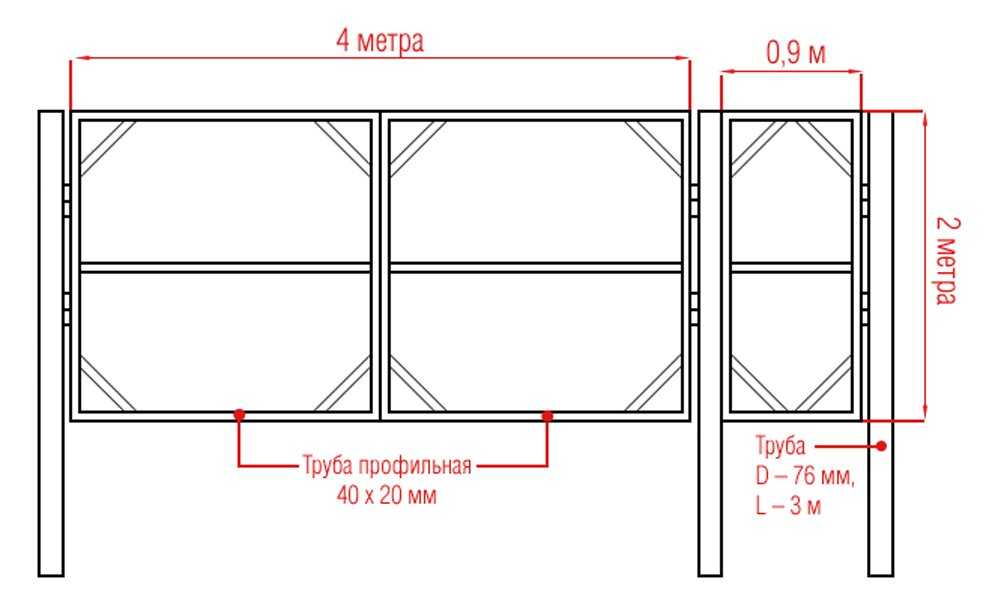

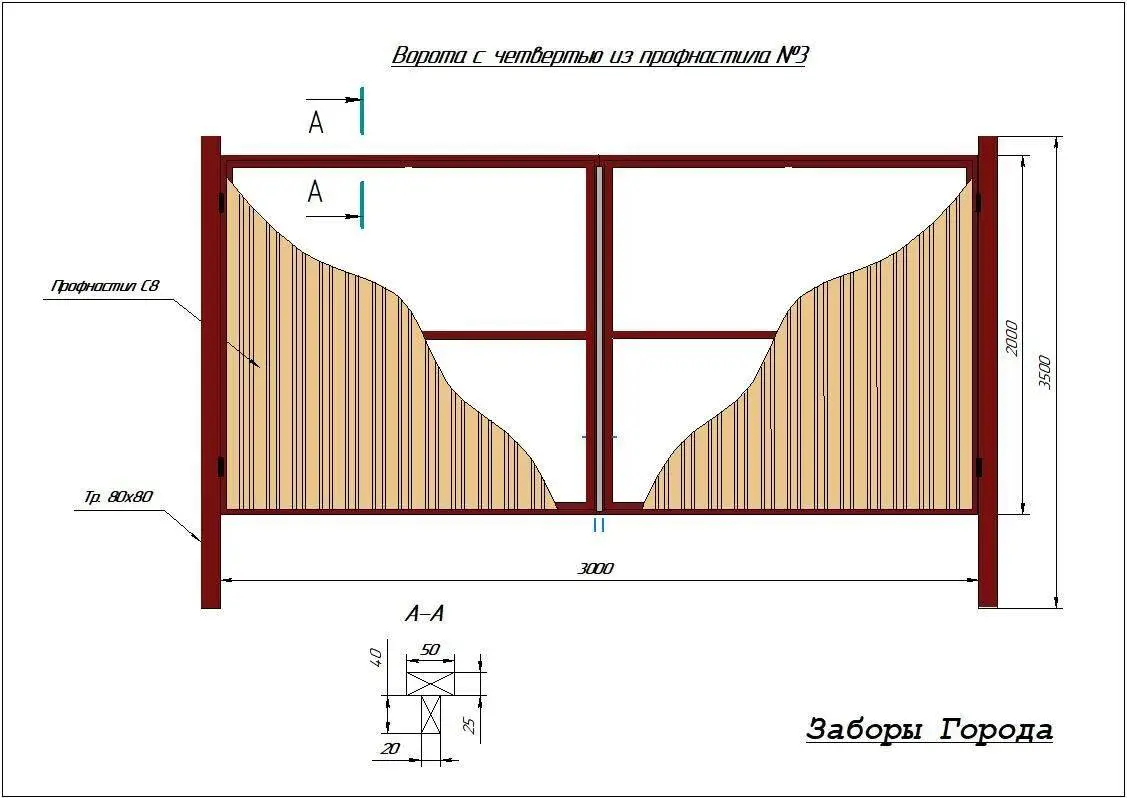

Ворота из профнастила своими руками: чертежи и схемы

Любое строительство или изготовление конструкции невозможно без чертежа или хотя бы эскизного рисунка с чётко обозначенными размерами. Поэтому для изготовления ворот из профнастила своими руками чертежи, схемы просто необходимы, и без них никак не обойтись. Определившись с местом расположения объекта и произведя замеры, на листке бумаги, вспоминая школьные уроки черчения, следует нанести основные параметры будущей конструкции. За основу можно взять готовый проект ворот, который несложно найти в интернете и внести собственные изменения и размеры.

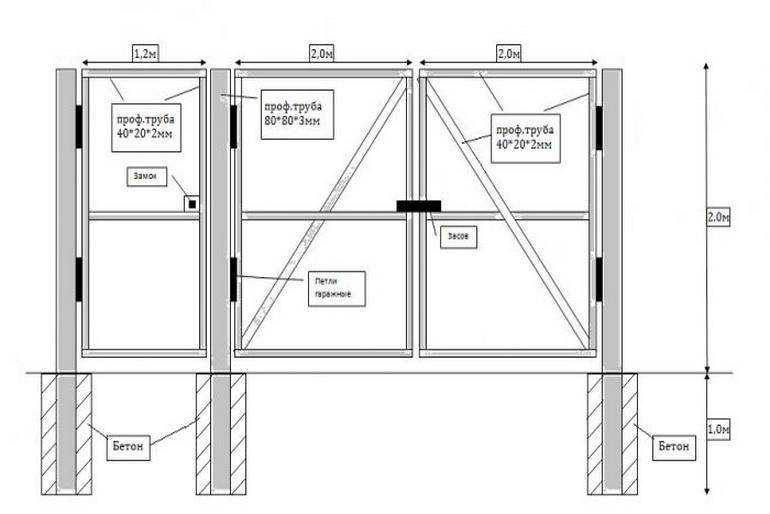

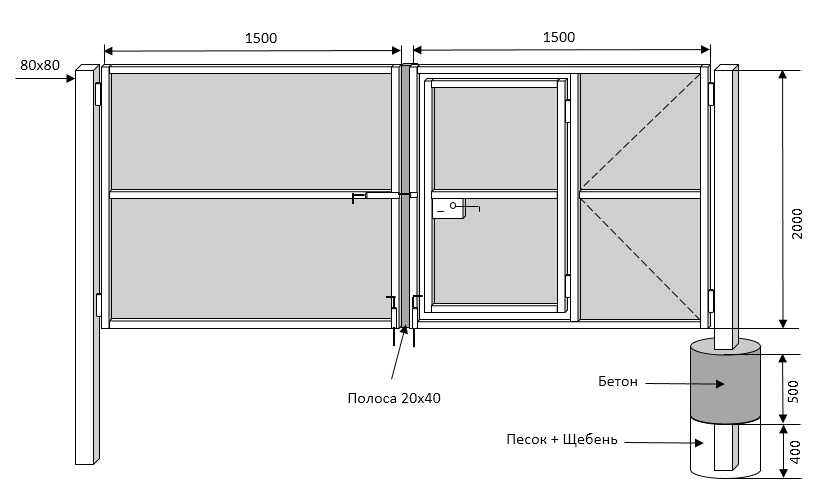

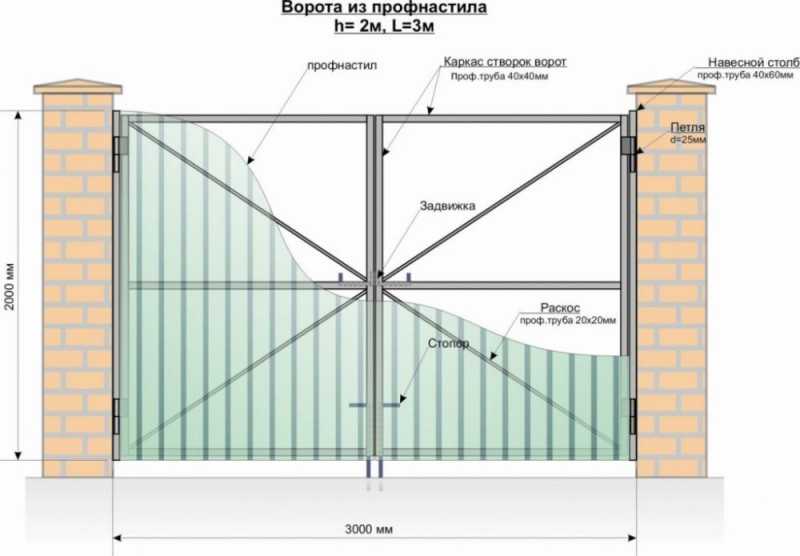

ФОТО: гаражные-ворота72.рфЭскиз конструкции простых распашных ворот с отдельно расположенной калиткой из профильной трубы ФОТО: master-style.com.uaЭскизный проект ворот и калитки с двухсторонней обшивкой листами профнастила

ФОТО: roomester.ruЧертёж каркаса полотна откатных ворот

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
соберите опалубку;
установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

покройте поверхность гидроизоляционным материалом или битумной мастикой;
положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Виды конструкции

Существует несколько разновидностей полотен, которые производятся из профлиста и монтируются в гараж. Каждый вариант обладает индивидуальными техническими параметрами и отличается способом открытия, внешним видом, нюансами установки.

Распахивающиеся

Распашная конструкция состоит из двух створок, которые открываются в разные стороны. Использование данного вида помогает максимально сократить нагрузку на фиксирующие опоры. Чем меньший вес будет давить на фиксирующие элементы, тем проще будет избежать проблем, связанных с перекосом конструкции.

Раздвижные

В случае отсутствия большого количества пространства рекомендуется монтировать раздвижные ворота. Сплошная створка отодвигается в сторону и не занимает место. Возможность подключить автоматику позволяет упростить эксплуатацию конструкции. Недостатком раздвижных ворот является необходимость соблюдения ряда особенностей при монтаже, включая следующие:

Важно правильно определить противовес, поскольку в противном случае полотно перекосится и не будет функционировать.
Потребуется залить надежный фундамент, который сможет выдержать тяжелую опору.
В процессе монтажа возникнет необходимость приваривания ворот, что вызовет сложности при отсутствии соответствующих навыков.

Сдвижные

Ворот сдвижного типа объединяют в себе ряд характеристик распашных и раздвижных. Конструкция состоит из двух створок, которые открываются вдоль забора в противоположные стороны. Главными достоинствами данной разновидности являются дешевизна и простота монтажа. Створки не создают высокую нагрузку на опорные столбы, но для надежности рекомендуется установить пару фиксаторов.

Кованые

Ворота с элементами ковки используются для придания полотну декоративных характеристик. Добавить элементы можно поверх любого типа конструкции. Вариативность дизайнерского исполнения позволяет подобрать индивидуальный вариант, который впишется в окружающий ландшафт.

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.
