Поэтапная инструкция изготовления турника в квартире своими руками

Дополнительные советы

При создании перекладины своими руками во дворе частного дома рекомендуется придерживаться следующих советов:

• выполнять отделку специальными красками (если изделие выполнено из дерева, применять защитную пропитку);
• не использовать слишком тонкие трубы (толщина перекладины должна быть от 15 мм, несущих труб — от 20 мм);
• для повышения безопасности тренировок в области спортивного снаряда укладывать резиновое покрытие.

Правильно установленный турник из металла служит не менее 15 лет. Если со временем конструкция начинает расшатываться, исправить данную проблему крайне просто. Достаточно лишь установить дополнительные упоры по бокам.

Если перекладина устанавливается для детей, то обязательно следует снижать общую высоту. Такой снаряд отличается от взрослого более тонким диаметром перекладины, чтобы ее мог обхватить ребенок даже с маленькой ладонью. Для совместных занятий на даче лучший вариант — каскадная конструкция.

Перекладина на улице является крайне удачным решением. Тренировки на свежем воздухе положительно сказываются на здоровье. За счет подтягиваний и отжиманий на брусьях можно повысить свою выносливость и набрать мышечную массу.

Устанавливая турник своими руками, не стоит использовать слишком тонкие трубыЕсли со временем конструкция начнет расшатываться, достаточно установить дополнительные упоры по бокамЕсли перекладина устанавливается для детей, то обязательно следует снизить общую высоту

А как их делать?

Теперь мы знаем достаточно для выбора подходящей конструкции. Чтобы сделать турник дома, осталось разобраться с материалами и технологией. Возможно, указанные ниже требования кому-то в чем-то покажутся избыточными, но учтите: турником может воспользоваться достаточно массивный, энергичный и тренированный человек. Ответственность за все потенциальные нежелательные последствия при этом полностью ляжет на изготовителя, т.к. сертификации самодельных спортивных снарядов законодательством не предусмотрено, хотя изготовление их для собственного употребления и не запрещено.

О нагрузках

Уже при подтягивании кратковременная механическая нагрузка на турник может достигать 2,5 веса занимающегося, т.е. до 200 и более кгс. При выполнении таких относительно несложных упражнений, как подъем переворотом или выход силой, это значение удваивается. Гимнастические перекладины, на которых можно крутить солнце, рассчитываются на мгновенные нагрузки в 1200-1700 кгс, и, тем не менее, случаи, когда на соревнованиях у турника отрывалась перекладина, известны. Поэтому домашний турник для медленных упражнений без маха должен держать не менее 200-250 кг, а уличный как минимум втрое-вчетверо больше.

Трубы и профили

Для деталей турника под захват используют стальные трубы диаметром 26-40 мм. Чтобы определить его точнее, замерим ширину ладони на уровне оснований пальцев и умножим на 3,3. Трубы толще или уже не обеспечат надежного хвата, и эффективность занятий упадет. С учетом указанной выше минимально необходимой несущей способности толщина стенок трубы из обычной конструкционной стали должна быть от 2 мм для домашнего турника и от 3 мм для уличного, а бесшовной из спецстали – от 1,5 мм. Тоньше нельзя из соображений устойчивости к знакопеременным нагрузкам, даже если материал жестче карбона.

Очень хорошие круглые трубы для спортивных снарядов обнаруживаются иногда в карнизах старых штор и гардин, но не всяких. Изделия эпохи брежневского расцвета застоя бракуются однозначно; их легко распознать по ясно различимому шву и некачественному, вздувшемся пузырями и шелушащемуся, покрытию. Зато среди остатков горбачевско-перестроечной конверсии обнаруживаются такие, что, возможно, ведущие разведки мира до сих пор безуспешно охотятся за секретами их сплавов.

Квадратные стальные трубы для домашних турников применимы от 40х40х2, а для уличных – от 50х50х3 или от 60х60х2. Стойки последних можно делать также из круглой трубы от 80х2. Если же трубы квадратные, то обязательно – с закругленными углами. Трубы с острыми углами рассчитаны на давление изнутри, скажем, в трубопроводах, а под внешней нагрузкой ненадежны и способны внезапно, без появления видимых предупреждающих признаков, сминаться с изломом.

https://youtube.com/watch?v=N8w54MLjf3o

Создание комбинированного турника

Для изготовления турника понадобится трубогиб

Начинают работу с подрезания трубы для перекладины в соответствии с заданными габаритами. Также подготавливают 6 фрагментов длиной 0,2 м, из которых будут делаться рукояти. Для них используют круглую трубу. Из квадратного профиля делаются 2 фрагмента, выполняющих функцию брусьев (длиной 0,8-0,85 м) и еще 2, поддерживающих перекладину (по 0,6 м). Также потребуется по паре раскосов (длина 0, 4 м) и связок между брусьями и крепежными деталями (по 0,7 м).

Последовательность сварочных работ будет такой:

1. От боков перекладины отмеряется по 0,2 м, наносятся отметки и затем края подгибаются на 190 градусов. Для этого подойдет трубогиб.
2. Поперечину фиксируют на окончаниях спайдерных крепежей, расточенных округлым напильником. Нужно следить, чтобы крепежи образовывали с трубкой прямые углы. Полученная конструкция должна иметь П-образный вид.
3. Рукоятки обтесываются напильником. Затем их приваривают к середине поперечины. Дистанция между ними должна составлять 0,25 м. Нужны эти элементы для узкого захвата.
4. Укрепляются брусья. Затем для фиксации каждого элемента привариваются держатели между раскосинами (края которых должны быть заранее обрезаны под нужный угол) и брусьями.
5. Детали, имеющие вид буквы Г, скрепляются перемычками. Одна из них должна связывать держатели, другая – бруски. Рейки помещают на дистанции 0,3 м от угла. На перемычки будет осуществляться крепление турника.
6. Затем на брусьях фиксируются рукоятки и устанавливаются настенные крепления.

Для подвешивания снаряда на стене монтируют два крюка с помощью анкерных болтов. Чтобы конструкция была надежнее, можно использовать и большее число крюков (до четырех)

Важно, чтобы они образовывали единую горизонталь. Высота креплений подбирается так, чтобы человек, который будет тренироваться, едва мог дотронуться до поперечины пальцами, поднявшись на носки

Схемы и размеры

Рассмотрим схему создания уличного турника. Для классического снаряда для улицы потребуется всего 2 вертикальных трубы сечением порядка 150 мм. В грунт инсталлируется 50-70 см. Перекладина на таком турнике должна быть размером не менее 1,2 метра, иметь сечение до 37 мм. Для создания перекладины (ее еще называют «поперечиной») используются трубы с сечением 25-45 мм, сделанные из хорошей легированной стали. Следует сделать замер рулеткой внутреннего диаметра. Поперечины для детских спортивных снарядов по диаметру должны быть меньше на 10 мм, тогда результативность занятий не будет снижаться. Размеры турника, соответствующего общему стандарту могут быть такими:

• поперечная перекладина составляет длину до 1,55 метра;
• сечение трубы для взрослого снаряда – до 42 мм;
• сечение перекладины детского снаряда – до 28 мм;
• нагрузка может достигать до 750 кг (большая конструкция);
• для детского турника достаточно будет нагрузки 280 кг;
• нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра.

Чертеж уличного турника

Нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра. Для самого турника понадобятся металлические трубы порядка ста миллиметров.

Далее рассмотрим стандартную конструкцию турника для квартиры. Фиксировать ее можно к потолку или стене.

Материалы, которые потребуются:

• поперечина длиной 125 см;
• уголки (или пластинки из металла толщиной 5 мм) – 2 шт. размером 35х5 см;
• квадратные трубы 40х40 мм.

Чертеж турника с брусьями

Если говорить о материалах, то важным компонентом при установке вертикальных направляющих является бетон

Важно его правильно приготовить. Чаще всего используют соотношение цемента и песка – 1: Какие еще материалы и инструменты потребуются:

• средних размеров гравий;
• емкость для размешивания бетона (это может быть длинное корыто);
• штыковая и совковая лопаты;
• желательно иметь аппарат для сварки, фиксирующие элементы надо будет приваривать;
• нельзя в этом деле обойтись без хорошего уровня, лучше всего использовать уровни немецкие или российские;
• потребуется корытце для краски, кисти и сама краска с растворителем;
• в деревянных конструкциях загодя следует просверлить все отверстия.

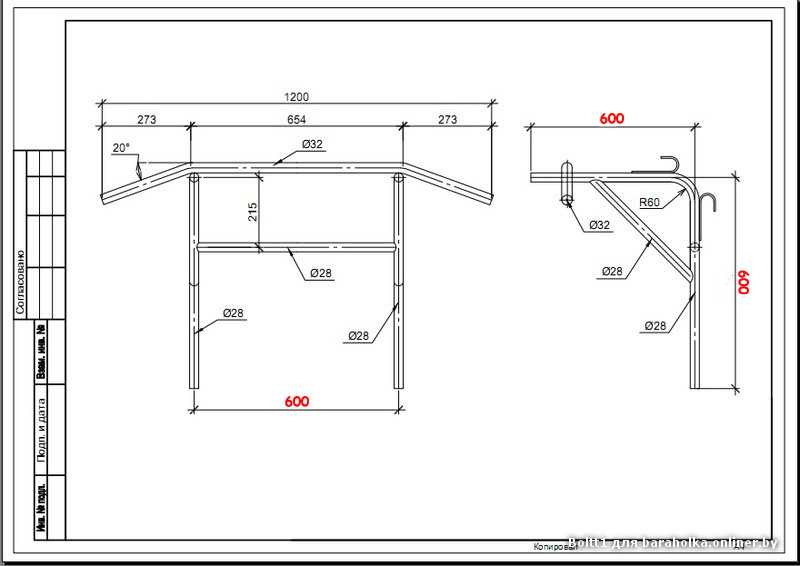

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват.

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали

И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны. Турники в дверные проемы промышленного производства

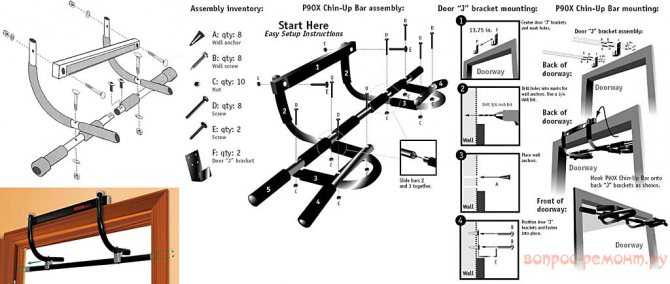

Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.

Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.

Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

1. От конца удлиненной прорези до края грифа – от 30 мм;
2. Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
3. Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.

Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.

Конструкционные особенности и способы крепления турников разных типов

Существует масса разновидностей тренажёров для дома и дачи, которые отличаются друг от друга не только особенностями конструкций, но и методами прикрепления. К ним относят следующие типажи.

Турник в дверной проём

Турник для размещения в дверном проёме не требует большого пространства и затрат. Выделяют распорный турник между стен и раздвижной тип крепления.

В целом они способны выдержать вес до 150 кг. Существуют и недостатки: так, невозможно сделать некоторые сложные трюки на данном устройстве, рост спортсмена также создаёт определённые ограничения. Наиболее популярная модель подобного конструктива − турник «Торнео» в дверной проём.

Домашний турник на стену

Настенный турник прикрепляется анкерными болтами к бетонной стене. Выделяют настенные брусья, турник настенный складной, наддверный и угловой тип монтажа. Особенности конструкции позволяют осуществлять упражнения для мышц живота, такие как поднятие ног к животу и их поворот в разные стороны.

Турник-брусья-пресс «3 в 1»

Турник настенный «3 в 1» для дома оснащён специальными ручками с мягкой подкладкой, которая позволяет осуществлять упражнения для подкачки пресса.

Мягкие подкладки защищают руки от мозолей и болезненных ощущений во время упражнений, требующих упор на локтях. Перекладина нередко оснащена кольцом для подвешивания боксёрской груши.

Наддверный турник

С помощью креплений домашний турник в дверной проём прикрепляется к стене над дверью, следовательно, не занимает много места. Да и к тому же есть пространство для «манёвра». Ещё один плюс – крепление на одну стену, которая должна быть выполнена из любого материала, кроме гипсокартона. Что в современных реалиях актуальная тема.

Конструкционные особенности предполагают наличие обычного и широкого типов хвата. Если внимательно изучить модельный ряд подобных турников, то можно выбрать и профессиональные разборные снаряды, с помощью которых можно прокачать многие группы мышц.

Угловой настенный турник

Перекладина крепится между двумя стенами, не занимая большого пространства. Из минусов – этот снаряд прост и позволяет выполнять стандартные упражнения по подтягиванию, прокачивая одни и те же мышцы. Больше всего подходит для обычных домашних тренировок, нежели для профессиональных.

Может прикрепляться не только к бетонным стенам, но и к поверхностям из кирпича. А вот на гипсокартонные стены подобные конструкции, даже если и удастся прикрепить, то долго они не продержаться при постоянной эксплуатации.

Навесной турник

Потолочный тип также требует мощного крепления, однако, предоставляет возможность совершать сложные трюки. Прекрасно подходит для спортсменов любого класса и уровня. Работа на нём может заменить полноценную тренировку для всех групп мышц. Если подобрать нужную модификацию, то можно будет делать даже флажок или уголок на турнике.

Статья по теме:

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

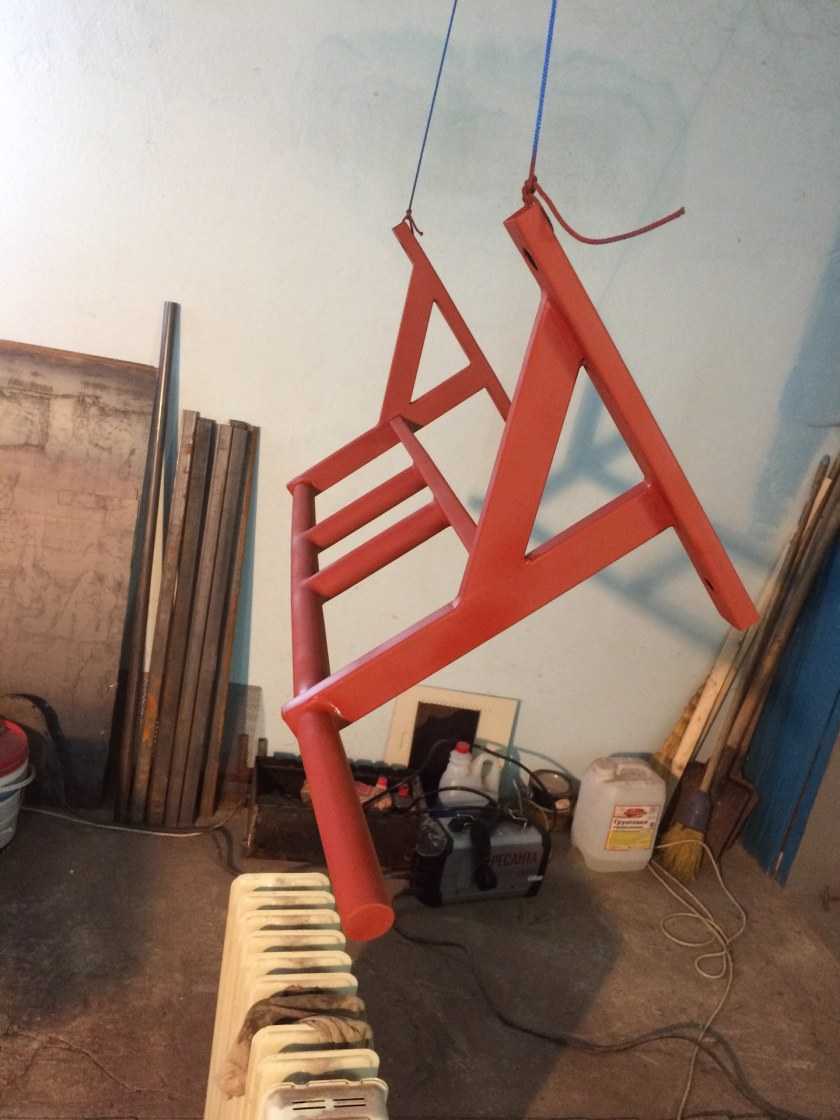

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

• https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
• https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
• https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
• https://vopros-remont.ru/obshhie-voprosy/turnik/
• http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
• https://stroychik.ru/raznoe/turnik-svoimi-rukami
• https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
• http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
• http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
• https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Выбор материалов

Обычно домашний турник делают из металлических труб. Они бывают круглого и прямоугольного (квадратного) сечения. Прямоугольные при одинаковом сечении (диаметр и диагональ) и толщине стенки имеют большую жесткость, выносят большую нагрузку. Но если труба сминается, то прямоугольная резко преломляется, а круглая медленно сгибается. Чтобы этого не происходило, выбирайте стенки потолще (от 2,5 мм и больше). Турник получится тяжелее, но будет более надежным, сможет выдерживать большие нагрузки.

Если стены позволяют, можно навешивать тяжелые конструкции

Еще надо выбирать трубы для турника по удобству. Если говорить об эксплуатации, то удобнее в руку ложится круглая. Зато прямоугольную проще варить, так как для круглой требуется более высокая степень мастерства. Еще прямоугольная лучше «ложится» на стену, площадь опоры у нее больше

Это важно для настенных конструкций. Видимо поэтому рамы и стойки домашних турников делают из квадратной (профилированной) трубы, а перекладины — из круглой

Еще турники для дома делают из дерева

Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать

Еще турники для дома делают из дерева. Но так как древесина неоднородна, трудно предсказать ее поведение при нагрузках. Если учесть что движения могут быть рывками, велика вероятность того, что деревянная перекладина треснет. Так что если хотите сделать турник, древесину лучше не использовать.

Надежность — самое важное. И в конструкции и в крепеже. Несколько слов о виде стали, которую можно и нужно использовать

Несколько слов о виде стали, которую можно и нужно использовать

Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо

Несколько слов о виде стали, которую можно и нужно использовать. Сделать турник для дома можно из обычной трубы — из черного металла. После сварки ее зачищают до чистого металла, обрабатывают грунтом и красят. Этого вполне достаточно для использования в доме или квартире. Для уличных турников лучше после зачистки обработать антикоррозионным составом, после грунтом, а потом — краску в два–три слоя. Если есть возможность — нанесите порошковую краску. Она имеет неровную поверхность, не скользит под рукой. Такую же поверхность могут иметь некоторые виды молотковых красок. Они дают еще и необычный эффект: неодинаковый цвет. На металлических вещах смотрится очень неплохо.

Крепление тоже должно быть надежным

Еще можно сделать турник для дома или улицы из нержавеющей стали. На раму переводить дорогой материал вряд ли разумно, а вот перекладины можно сделать и из нержавейки. Только не берите трубы из пищевой нержавейки — их делают с тонкими стенками, так что часто они не выдерживают и гнутся. Берите хорошую легированную конструкционную сталь. Она не поржавеет и выдержит солидные нагрузки. Но тут есть другой момент: труба может оказаться слишком гладкой, что неудобно. При хватах, руки могут скользить.

Какой металл использовать?

Надежность – залог успеха, хороший девиз для работы по установке собственного турника. Можно воспользоваться обычным черным металлом. После процесса сварки ее чистят, обрабатывают и красят.

Для уличного турника стоит позаботиться еще и об антикоррозийном покрытии. Следует использовать порошковую краску, она меньше будет скользить в руке при подтягиваниях.

Особенности внешней отделки

После того как турник полностью установлен, его можно раскрасить. Это покрытие будет выполнять декоративную функцию и защищать металл от коррозии, а дерево — от грибка и вредных насекомых.

Есть и другие варианты внешней отделки, которые предотвратят скольжение рук на перекладине

1. Можно приобрести в аптеке обычный резиновый жгут и обмотать им трубу в тех местах, где происходит захват руками.
2. Рекомендуется покрыть перекладину специальной нескользящей краской.
3. Если есть возможность, то можно купить в специальном магазине спортивных товаров мягкие неопреновые нескользящие накладки. Они цилиндрической формы различных диаметров, для того чтобы они легко надевались на перекладины разных размеров.

Турник — это необходимая вещь в каждом частном доме, на даче. Даже если вы не будете регулярно заниматься спортом, то периодические «зависания» на нём помогут расслабить и выровнять позвоночник и суставы

А это очень важно после трудной работы на приусадебном участке, когда все время спина находится в согнутом состоянии. При наличии детского турника ваши ребятишки будут приобщаться к спорту, укреплять своё здоровье и избавляться от сколиоза

Виды турников

Их разделяют на две большие группы: уличные и для домашнего использования.

Для дома

Если необходим турник в квартиру (комнату), можно выбрать из:

1. Настенных. Монтируют на «чистых» участках стен. Конструкцию составляет опорная часть и перекладина. Также настенные могут фиксироваться над дверными проемами.
2. Угловых. Такие турники крепят к двум смежным стенам с образованием уголка. Изделия данного типа хорошо держатся.
3. Раздвижных. Их также привинчивают к проемам. Своими руками такие снаряды сделать очень сложно. Есть и еще один недостаток – некачественный турник не выдержит больших нагрузок. Сильная сторона – быстрота монтажа и демонтажа.

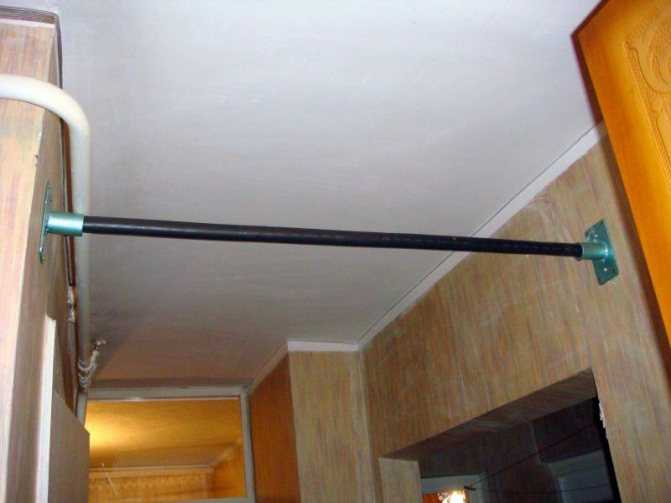

4. Навесных междустенных. Должны располагаться на небольшом расстоянии (до 1,5 метра).
5. Съемных междустенных. Саму перекладину не монтируют к стенам. Внутрь врезают пазы, а в них вставляется перекладина. По окончанию занятий турник отсоединяют, пазы останутся.
6. Навесных для шведских стенок (если планируется установка).
7. Потолочных. Крепят к потолкам.

Для улицы

На улице можно соорудить:

1. Перекладины между деревьями (если на участке есть толстые деревья, расстояние между ними не должно превышать 2,5 метра).
2. П-образные отдельно стоящие турники.

Выбор материалов для турника

Если ресурсы позволяют, выбираем металлические несущие конструкции. Металл дольше служит, не боится предельных нагрузок, с ним проще работать. Недостатком металла является то, что он дороже и требует больше временных и материальных ресурсов для изготовления конструкции.

Деревянный турник легче и дешевле. Недостаток — дерево со временем может утратить свои прочностные характеристики. Деревянные столбы и перекладину нужно дополнительно защищать от климатических и биологических воздействий.

Необходимые материалы и их расчёт

Для металлического уличного тренажёра потребуются:

• труба длиной 2,7 м и диаметром 25 мм;
• труба длиной 10 м и диаметром 120 мм;
• металлический уголок 20*20 длиной 4 м;
• электроды — 1 кг;
• краска по металлу — 1 банка;
• песок;
• щебень;
• цемент М 200;
• битумная мастика;
• антикоррозионная краска для металла.

Материалы для замешивания бетонного раствора лучше всего рассчитать с помощью онлайн-калькулятора. Он рассчитает необходимый объём материала с учётом особенностей конкретно вашего проекта.

Из инструментов нужны:

• болгарка;
• электросварка;
• дрель с коронкой диаметра 31 мм;
• рулетка;
• керн, мел;
• уровень или отвес;
• лопата;
• ведро;
• бетономешалка;
• кисточки;
• шлифовальная бумага;
• молоток.

Металлический турник дороже, но надёжнее в эксплуатации

Если делать перекладину из деревянных брёвен или бруса, то понадобятся:

• брёвна диаметром 120–130 мм или деревянный брус такого же сечения. Длина брёвен — 9 м;
• труба или палка из твёрдых пород деревьев (дуб, акация, бук) длиной 2,5м и диаметром 25 мм;
• антимикробная грунтовка;
• битумная мастика;
• лак;
• шпильки металлические.

Из инструментов будут необходимы:

• болгарка;
• электролобзик или ножовка;
• дрель;
• перьевое сверло диаметром 25 мм;
• кисточки;
• шлифовальная бумага;
• молоток;
• лопата.

Дерево — более экологичный материал, но нуждается в тщательной обработке

Типы крепежных элементов

Хороший крепеж важен для турника. От прочности монтажа зависит долговечность агрегата. Рассмотрим разные типы крепежных элементов, выберем подходящую конструкцию.

Универсальные крепления

К универсальным креплениям относят металлические крючки. Их используют для установки спортивного снаряжения.

Толщина крючков 2 миллиметра, выполнены из металла. Они крепятся к стене анкерными или дюбельными болтами, они будут рассмотрены позже. Изделие «подвешивается» на крючки.

Такое крепление выдерживает нагрузку в 250 килограммов на стене из любого материала (бетон, кирпич).

Дюбели

Дюбели или дюбельные болты – любимый крепеж новичков. Обусловлено это простотой использования.

Дюбель – болт диаметром 8-10 миллиметров с капроновой пробкой. В стене просверливается отверстие глубиной сантиметр.

Дюбельные болты позволяют монтаж на поверхность из любого материала. Кирпич выдерживает 200 килограммов нагрузки, бетон – 300.

Анкера

Анкер считается самым надежным креплением. Новичку с ним не совладать. Для крепления турниковой конструкции анкерными болтами требуется опыт в строительном деле.

Монтаж с помощью анкеров «вынослив» – выдерживает весовую нагрузку в 300-500 килограммов на стене из любого материала.

Самодельные крепления

Самодельным креплением называется любой импровизированный вариант монтажа. Это «альтернатива». Можно использовать болты-саморезы, клей, другие приспособления. Для каждого решения существуют инструкции и рекомендации, которые лучше соблюдать. Клею нужно дать полностью высохнуть.

Правила крепления: про длину анкера и количество точек крепления

Этот вопрос актуален, если турник планируется вешать на стену в квартире. Само собой, речь не про гипсокартон — на него турник крепить нельзя.

Основной показатель для расчета точек крепления: несущая способность 1 точки, в том числе на изгиб и сдвиг: она должна быть не меньше 130 кг/с.

Количество креплений рассчитывается по такой формуле:

(Рн х 2.5) / 130, где:

1. Расчетная нагрузка — для взрослого мужчины весом около 80 кг будет составлять около 200 кг.
2. 2.5 — фиксированный коэффициент.
3. 130 — минимальная несущая способность 1 точки.

Результат нужно округлить в большую сторону до ближайшего четного числа.

Приведем пример, если заниматься на турнике будет человек, весом 80 кг (то есть расчетная нагрузка равна 200 кг):

(200×2.5) / 130 = 3.85.

Округляем вверх до 4 — столько точек крепления должно быть минимум. Для надежности можно добавить еще 2 точки — до 6.

Все показатели вверху — среднеминимальные, актуальны для взрослого мужчины, весом до 80-90 кг.

Что касается самих крепежей: подойдут только болты размером от М8, и только в стальных анкерах. Пластиковые дюбели использовать нельзя (разве что, если турник вешается не для взрослого мужчины, а для ребенка весом до 35-40 кг).

Глубина, на которую анкер должен вставляться в стену:

• Не менее 120 мм — для бетона.
• Не менее 150 мм — для кирпича.
• Не менее 180 мм — для бруса из прочных пород дерева.
• Не менее 220 мм — для хвойных пород или переклеенного бруса.

Наружу болт должен выступать не больше, чем на 20 мм.
