Как проверить емкость аккумулятора 18650 мультиметром

Что можно проверить

Существует несколько способов проверки жизнеспособности элемента питания, позволяющих проверить:

Заряд без нагрузки

Для получения точных значений используется цифровой тестер, но подходит и аналоговый. Первоначально рекомендуется замерить заряд без нагрузки, это позволит сразу отбросить элементы, питания, подлежащие утилизации.

Порядок тестирования:

1. Переключить мультиметр в режим замеров постоянного напряжения.
2. Установить чувствительность на уровне 20 В.
3. Подключить щупы к токовыводам батарейки, соблюдая полярность.
4. Снять показания мультиметра, которые появятся на цифровом экране.

Полученные показания помогут понять, для каких целей можно использовать б/у элемент питания:

• от 1,35В – пригодна для установки в любую электронику, включая технику с повышенным энергопотреблением;
• 1,2-1,35В – подходит для питания электроприборов, где отсутствует пиковая нагрузка, например, часах, фонариках, пультах дистанционного управления;
• менее 1,2В – батарейка отработала положенный ресурс подлежит утилизации в специальном контейнере.

Нормальны заряд батарейки.

Заряд под нагрузкой

При замерах под нагрузкой в качестве потребителя энергии в цепь подключается обычная лампочка от фонарика, обеспечивающая ток 100-150 мА.

Для проверки батарейки мультиметром потребуется:

1. Подключить щупы тестера к токовыводам, соблюдая полярность.
2. Запитать к цепи лампочку.
3. Через 3-40 секунд снять показания с экрана мультиметра.

Полученные данные сопоставляются с таблицей:

• ниже 1,1В – батарейка выработала свой ресурс, её нужно заменить на новую;
• 1,11-1,3В – элемент питания пригоден для установки в электронику со сниженными энергопотреблением;
• от 1,35 – батарейка почти новая, её можно использовать без ограничений.

Сила тока

Способ измерения, позволяющий получить точную картину о состоянии элемента питания. Одновременно, он негативно влияет на работоспособность, как правило, используется для тестирования новых батареек.

Алгоритм действий выглядит так:

Порядок измерения силы тока.

1. Мультиметр переключается в режим измерения максимального значения постоянного тока.
2. Щупы фиксируются на -/+ клеммах.
3. С экрана снимаются показания.

Нормальной силой тока для нового элемента питания считается значение 4-6А. Если на дисплее высвечивается сила тока 3-3,9 Ампера – батарейка пригодна для использования в электронике. При значениях 0,7А-1,1А можно переставить ИП в часы, пульт дистанционного управления, где он ещё проработает некоторое время.

Напряжение

Проверка батарейки под нагрузкой.

Напряжение батарейки определяется под нагрузкой. Для этого к элементу питания подключается мультиметр и лампочка. Нагрузка на батарейку должна подаваться 3-40 секунд, после чего снимаются показания.

Если напряжение ниже 1,1 Вольта – батарейку необходимо утилизировать.

Емкость

Проверка ёмкости одноразовой батарейки не отличается от других способов работы с мультиметром. Измерительный прибор переключается в режим 10 Ампер. Далее, красный щуп подаётся на плюсовую клемму, чёрный – на минус. Замер необходимо проводить быстро – не более 10 секунд, иначе батарейка может разрядиться, выйти из строя (тестирование проводится путём замыкания цепи, что негативно влияет на банки). Если на экране появилось значение 0,2 Ампера, батарейку необходимо сдать в утиль.

При помощи тестера можно понять, есть ли ещё ресурс в батарейке, соответственно, владелец может сэкономить на покупке новых ИП. Для проверки достаточно знать исходные данные, подключить мультиметр, соблюдая полярность.

Проверка емкости аккумулятора 18650

Емкость считается одной из самых основных характеристик для любого перезаряжаемого элемента питания. И АКБ 18650 не считается исключением. Многие изготовители выделяют номинальную емкость на корпусном покрытии батареи, при этом в основном эта хар-ка завышается.

Для того чтобы проверить емкость аккумулятора 18650 применяются как специальные измерительные девайсы, так и простые самодельные устройства. Итак, подробнее о проверке работоспособности АКБ:

• Можно определить примерную реальную емкость, просто заряжая АКБ известным током. Чаще всего ток заряда указывается в хар-ках зарядника. Если для полноценной подзарядки батареи током 100мА требуется 34 часа, то перемножив эти два значения, можно прийти к выводу, что емкость такого аккумулятора соответствует 3400 mAh. Не забывайте, что полученные данные являются неточными, ведь все упирается в алгоритм работы ЗУ.
• Существует еще более быстрый и точный метод изменения емкости у АКБ 18650, требующий денежных затрат. Для выполнения манипуляции, нужно будет приобрести интеллектуальную зарядку. Такие ЗУ не только отобразят реальное напряжение емкость батареи, но и во многом упростят обслуживание аккумулятора.
• Третий способ определения емкости самый интересный. Чем меньше ток разряда, тем точнее показатели. Понадобится полностью заряженная батарея, часы, амперметр и, к примеру, фонарик. Наверняка АКБ 18650 была приобретена для его использования. Амперметр вам не нужен, если у вас есть спецификация с данными, сколько тока потребляет фонарик в определенном режиме яркости. Включите осветительный прибор и настройте минимальную яркость, амперметром измерьте ток и засеките время. Например, гаджет просветил 20 часов, поглощая ток 100 ма. 20 х 100 = 2000 мач. Увы, емкость аккумулятора оставляет желать лучшего, 2000 мач это немного.

Также необходимо выделить, что только известные организации, такие как Панасоник, Самсунг, Элджи указывают точную емкость АКБ. И то эти хар-ки при измерении могут отличаться от официально заявленных изготовителем на + — 50 mAh. А может и больше, если батарея окажется б/у или бракованной. Увы, такие аккумуляторы иногда реализуют на рынке, зато по низким расценкам.

А теперь разберем второй способ определения емкостных характеристик.
Проверка 18650 через iMax B6. В первую очередь необходимо найти умную зарядку iMax B6. Главное ее преимущество, это универсальность и измерение емкостных характеристик у АКБ.

Измерение емкости аккумуляторов 18650 — процесс не быстрый. Сначала заряд до 100%, затем разряд в 0 с замером отданных ампер часов, потом необходимо ввести аккумулятор в режим хранения. О том как заряжать аккумулятор 18650 и каким током, читайте здесь.

Следующим шагом станет сборка балансировочной зарядки BMS на основе того же iMax B6, который позволяет заряжать сразу до шести АКБ, контролируя заряд каждой одновременно. Успех, но частичный. Проверять емкость аккумуляторных батарей, вам придется поштучно, потому что при проверке нескольких аккумуляторов сразу, можно получить лишь усредненные показатели.
Однако этих данных будет достаточно для того чтобы понять, все ли в порядке с АКБ.

Как проверить емкость аккумулятора мультиметром?

Еще одним важным показателем является емкость аккумулятора. Эта характеристика показывает, какое количество заряда он отдаст в течение конкретного промежутка времени, при определенном напряжении, и она измеряется в ампер-часах.

Емкость аккумулятора автомобиля, при помощи мультиметра можно проверить несколькими способами.

Проверка емкости аккумулятора авто под нагрузкой

Одним их способов проверки емкости аккумулятора с помощью мультиметра является применение нагрузки, в роли которой может выступать обычная лампочка. Стоит помнить, что если она начинает постепенно тускнуть, то на этом можно заканчивать проверку, поскольку аккумулятор неработоспособен.

Нагрузку для проверки аккумулятора необходимо подбирать таким образом, чтобы она могла забрать половину тока батареи, то есть если емкость равна 7 Амперам в час, то нагрузка должна быть 3,5 Вольт. Отличным вариантом может быть автомобильная фара мощность, которой равна 35-40 Ватт.

Поэтапно данная процедура выглядит так:

• Аккумулятор отключается от генератора;
• Подключается нагрузка;
• Около двух минут аккумулятор должен работать под нагрузкой;
• Отключается нагрузка;
• К аккумулятору подключается мультиметр в режиме измерения напряжения;
• Снимаются показатели.

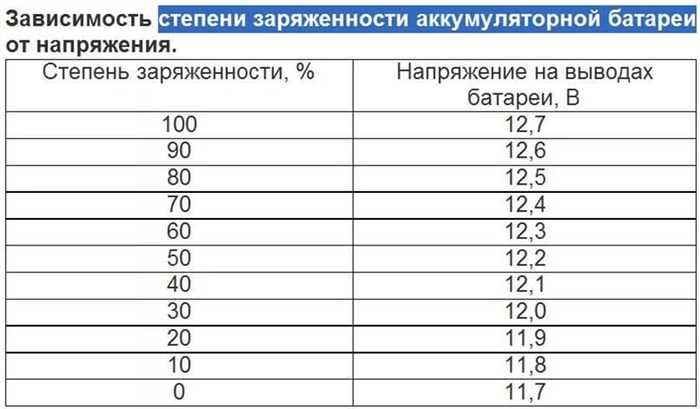

Если аккумулятор исправен, то его напряжение должно быть выше 12,4 Вольт. Соответственно любые проблемы при запуске, скорее всего, вызывает неисправность электропроводки или иных систем автомобиля. В том случае, если показатели мультиметра находятся в промежутке от 12 до 12,4 Вольт, то это значит, что долго он не проработает и в скором времени нужно будет приобрести новый аккумулятор.

Проверка емкости аккумулятора методом контрольного разряда

Для того чтобы проверить аккумулятор таким образом необходимо полностью зарядить его и нагрузить таким образом, чтобы сила тока разрядки соответствовала расчетному значению, которое указано в паспорте батареи. При этом в цепь включается амперметр или мультиметр включенный в режим отображения силы тока в цепи.

После этого, необходимо зарегистрировать через какое время сила тока уменьшится более чем на 50%. Получившееся значение сравниваем с паспортными данными аккумулятора и если разница не велика, то он вполне годен к использованию. Если разница велика, то это явное свидетельство о том, что батарею нужно заменить.

Как измерить напряжение

Многие люди используют аккумуляторные батареи, но напрочь забывают про такой параметр, как напряжение, что в итоге приводит к печальным последствиям, а точнее к поломке. Измерение напряжения посредством мультиметра выполняется следующим способом:

1. Измерительный девайс переводится в режим напряжения до 20 В;
2. Наконечники щупов крепятся к выводам питания;
3. Через пару секунд, напряжение аккумулятора можно посмотреть на экране, если этого не произошло, попробуйте повторить первые два шага снова.

Измерение емкости аккумулятора 18650 без мультиметра и USB-тестера
Регулярная проверка состояния источника питания автомобиля позволяет исключить вероятность того, что на момент движения возникнут проблемы. Своевременная подзарядка на момент простоя автомобиля позволяет продлевать срок службы АКБ.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

в ходе проверки постоянно контролируют мультиметром напряжение на полюсах аккумулятора или силу тока в цепи и по достижении критически низких значений, свидетельствующих о разряде батареи, фиксируют длительность ее работы;. Если же вам что-то непонятно, пишите мне!

Безопасность при проверке емкости

Проводите работы с литий-ионными аккумуляторами в защитных очках.

Не замыкайте «+» и «-» ячеек напрямую (без нагрузки).

Не перезаряжайте и переразряжайте литиевые элементы выше или ниже значений указанных в их паспорте-даташит.

При испытаниях важно не превышать нагрузку, заданную производителем. Крайне важно измерять температуру ячеек при испытаниях и при достижении значений выше 40 Град

С (или указанных в паспорте) приостановить разряд

Крайне важно измерять температуру ячеек при испытаниях и при достижении значений выше 40 Град. С (или указанных в паспорте) приостановить разряд

Вся информация, указанная в данной статье носит информационный характер и не является инструкцией к работе.

Виртус Технолоджи не может нести ответственности за последствия вызванные использованием данного информационного материала.

Как проверить батарейку без приборов

Стоит отметить, что проверить работоспособность батарейки можно без каких-либо устройств. Изначально хочется сказать, что такой способ не покажет сколько осталось заряда, но подскажет в рабочем она состоянии или нет.

Заряженная батарея

Для этого необходимо взять батарейку, поднять на высоту 5-10 сантиметров и выпустить из рук на ровную поверхность, к примеру, на стол или табурет. Если отскочила, то она имеет очень низкий заряд и вовсе не пригодна к применению. Когда она рабочая, то звук от падения будет более глухим, к тому же она станет в вертикальное положение, в отличие от разряженного источника питания, который после падения упадет в горизонтальное положение.

Разряженная батарея

Обозначенные критерии обосновываются тем, что внутри батарейки находится электролит, он имеет гелеобразное состояние, после полной разрядки он затвердевает, поэтому она отскакивает от поверхности при падении.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Мобильные устройства

Также важно знать, как измерить ёмкость аккумулятора на телефоне или планшете. Износ элементов питания неизбежен и с годами может составлять до 50%

Как правило, ресурс существенно сокращается за 2–3 года.

Измерение ёмкости АКБ проводится в мАч, как уже было сказано выше. Несмотря на то что современные девайсы держат заряд существенно меньше, показатели ёмкости на них только увеличиваются. Быстрый же расход энергии достигается за счёт использования беспроводных сетей, приложений, которых старые мобильники не знали. На новых гаджетах ёмкость составляет от 1500 мАч и более.

Определяем изношенность

Определить сильный износ АКБ можно и без специальных приборов. Если батарея имеет вздутия, в целом деформирована, то нужно немедленно прекратить её использование. В противном случае есть риск, что большой урон получит и сам мобильник. Например, аккумулятор телефона «протечёт»: из него выльется электролит и повредит микросхемы. Быстрая разрядка девайса также свидетельствует об изношенности элемента питания.

Так выглядит испорченный аккумулятор телефона

Провести измерение изношенности батареи на смартфонах и планшетах можно, не применяя мультиметр. Для этого есть специальные приложения, которые позволяют как проверить аккумулятор на Android, так и на iOS.

На Андроид такая программа уже включена в систему. Для её активации необходимо ввести цифровой запрос: *#*#4636#*#*. После выбрать пункт «Информация о батарее». В нём будут выведены подробные данные о АКБ.

Информация о батарее на Android

Их же можно узнать, скачав приложение Battery. На iOS существует утилита, которая называется BatteryCare. Загружаем её через AppStore. Она также сообщит подробную информацию о батарее.

Если ваш мобильник не обладает операционной системой, для проверки подойдёт мультиметр или тестер. Как им пользоваться, указано в начале статьи

Просто контакты расположены близко друг к другу, и прикладывать к ним щупы нужно более аккуратно и осторожно

Теперь вы знаете, как проверить ёмкость пальчиковых аккумуляторов или аккумуляторов у телефона. Не забывайте следить за «здоровьем» элементов питания своих устройств. Так они (устройства) прослужат гораздо дольше.

Техника безопасности

Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:

• Подключение прибора проводят в обесточенном состоянии.
• Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
• Мерить амперы нужно только в резиновых перчатках.
• Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
• Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
• Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.
• Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.

После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.

Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Можно ли зарядить батарейки, как аккумуляторы?

Выбор батареи, которую можно реанимировать после разрядки с помощью зарядного устройства, не составит труда. Пусть внешне такой элемент ничем не отличен от одноразового. Однако все, что вам нужно, – разобраться в надписях на товаре.

В этом случае знание английского необязательно. Необходимо лишь запомнить надпись «rechargeable» на упаковке, что значит – «перезаряжаемый». Напротив, сочетание «do not recharge» сообщает потребителю о том, что батарея не подлежит повторной эксплуатации.

Если ваша батарея все же оказалась перезаряжаемой, то перед повторным зарядом элемента его обязательно нужно использовать на максимум, разрядить до нуля. Настоятельно не рекомендуется подключать к питанию не севшие до конца батарейки, так как они «запомнят» пределы своей работоспособности. Это приведет к сокращению фактической емкости батареи, быстрой разрядке и уменьшению срока службы.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

• Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
• Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
• Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Работать с устройством легко Схема дальнейших действий:

• Устройство настраивается в нужном диапазоне измерения.
• Значение выставляется на 10% больше того, которое предполагается.
• Если показатель неизвестен, то за крайнюю отметку берется максимум.
• Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
• Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
• Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Советы от профессионалов

Ниже приведены основные рекомендации по правильному функционированию бытовой техники, проблемы, связанные с утилизацией батареек.

• Не стоит откладывать решение проблемы проверки, сортировки использованных аккумуляторов. Своевременные замеры позволят при отсутствии аккумуляторов временно установить проверенный аккумулятор с достаточным уровнем остаточного напряжения в бытовых приборах и панелях управления.
• Если вы используете тестер для проверки аккумуляторов, аккумуляторы в вашем доме разрядятся. Главное не забыть проверить.
• В случае некачественной работы пульта управления оборудованием не выбрасывайте сразу все батареи. Они разряжаются неравномерно, поэтому после проверки мультиметром можно определить, какой из них подходит для работы, их еще можно использовать в различной бытовой технике.
• Не оставляйте использованные и поврежденные батареи в помещении. Особенно нежелательно оставлять поврежденные аккумуляторы в бытовой технике и дорогостоящей технике. При утечке электролита из поврежденного корпуса может быть нанесен ущерб не только устройству, но и находящимся рядом вещам и предметам.
• Не открывайте аккумуляторные отсеки. Содержащаяся в нем жидкость (гель) при попадании на кожу человека вызывает химический ожог. По этой причине их не следует выбрасывать в лотки и контейнеры для отходов.

Электролит, щелочь или кислота, содержащиеся в батарее, вредны для окружающего нас мира. Вам следует выяснить места приема отработанных опасных материалов и аккумуляторов, где после доставки они будут отправлены на место их утилизации или вторичной переработки.

Используя мультиметр дома для проверки заряда аккумулятора и других работ, у вас есть возможность сэкономить на покупке аккумуляторов и вызвать на дом электрика. В вашем доме тепло и свет.

Нетрадиционный способ проверки батарейки

Как проверить без прибора, заряжен элемент питания или нет. Поднимите его на несколько сантиметров от стола и отпустите. Если батарейка упала – значит, она разряжена, а если осталась стоять – заряжена.

Объясняется это достаточно просто. Гель, находящийся в алколиновом элементе при разрядке высыхает и становится порошком. Центр тяжести смещается и батарея падает. Этот метод интересен, но научно не утвержден.

Выполнение всех измерений требует некоторых навыков. Здесь пригодятся рекомендации от опытных специалистов по правильной работе с прибором, а также по использованию и безопасной утилизации батареек.

Измерение остаточного напряжения

Для
проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его
помощью нужно будет замерить напряжение на полюсах (+ и -).

Обратите
внимание – на панели мультиметра есть две шкалы:

постоянное напряжение – DCV

переменное напряжение — ACV

Нам
понадобится “постоянка”. Устанавливаете переключатель в положение 20V.

Два
щупа вставляете в следующие разъемы:

черный – в COM (общий)

красный – в VΩmA

Находите
на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу,
а красный к плюсу.

По большому счету полярность при таких замерах существенной роли не играет.

Если
перепутаете плюс и минус, то на экране просто высветятся показания с
отрицательными значениями (перед цифрой будет стоять значок “минус”).

Номинальное
напряжение батарейки обычно указывается на ее корпусе.

Значения,
которые покажет мультиметр должны соответствовать этим данным, либо быть чуть
больше.

Например,
алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет
номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр
должен показать 1,5 – 1,6V.

Если
батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.

Здесь
действует следующее правило:

когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим

Если
значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в
мусорку. Батарейки вполне сгодятся для маломощных устройств:

калькулятор или электронные часы

компьютерная мышка

пульт дистанционного управления

Можете
тут же вставить их в пульт и проверить работоспособность, направив глазок в
камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.

Правда
современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс
многие TV уже управляются по Wi-Fi без всякого ИФ сигнала,
поэтому подобный фокус работает не всегда.

Ошибка!
Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.

У
них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.

При
напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.

Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).

Обратите
внимание, если у вас аккумуляторные устройства и они при подобной проверке дают
околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит
утилизации. Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Проверка аккумулятора мультиметром: что можно выяснить

В первую очередь следует четко разделить аккумуляторы – устройства с возможностью подзарядки – и батареи (батарейки), который считаются «одноразовыми». Оба варианта работают с постоянным током, поэтому при замерах следует переводить положение регулятора прибора в диапазон работы с постоянным током. Он маркируется, в зависимости от модели, DCV или V-.

Как измерить заряд батарейки

Если возникла необходимость проверки новой или бывшей в употреблении батарейки, можно использовать такие варианты выяснения уровня заряда:

• без нагрузки;
• под нагрузкой;
• с помощью замера силы тока.

Как проверить батарейку мультиметром? Для этого необходимо:

1. перевести регулятор в нужное для замера постоянного тока положение;
2. выбрать предел измерения, больше предполагаемого на 5…10% (минимум). Так, для пальчиковой батарейки это составит 20 В;
3. установить контакт щупов с полюсами (выходами) батарейки и снять показания.

Важно: щупы прикладываются к одноименным контактам – плюс к плюсу, минус к минусу. Если прибор имеет автоматическое определение полярности, данный пункт не важен

На экране высветится правильное значение с отрицательным знаком.

Считается допустимой эксплуатации батарейки, заряд которой составляет не меньше 80% от номинального. При этом падение заряда на 10% — повод использовать батарейку в малотребовательных приборах, с низким потреблением энергии. Падение заряда на 20% и более – повод для ее утилизации.

Под нагрузкой батарейки проверяются обычно с помощью обычной лампочки или светового диода. Нагрузку подключают к устройству параллельно, после чего замыкают контакты щупами и выжидают 30…40 секунд. После этого снимают показатель и сортируют батарейки по степени пригодности.

С помощью измерения силы тока проверяют новые изделия. Для этого регулятор мультиметра устанавливают в положение проверки тока (маркировка A-) на максимум. Замыкая щупы на контактах батарейки, выдерживают 1…2 секунды после прекращения роста показателя и убирают щупы. После этого оценивается сила тока. В норме оно должно составлять 4…6 А для новой батарейки, при токе 3…3,9 А лучше использовать ее в менее энергоемких приборах. При показателе меньше 3 А допустима установка элемента в устройства дистанционного управления (пульты) и другие маломощные приборы.

Более детально процесс проверки батарейки показан на видео.

Как проверить аккумулятор мультиметром

Если речь идет не об автомобильном аккумуляторе, а об обычном устройстве с возможностью подзарядки для использования в бытовых приборах, то принцип проверки тот же, что и для одноразовых батареек. При этом следует учитывать, что есть и определенные нюансы:

• проверить заряд аккумулятора мультиметром следует под нагрузкой, в качестве ее можно использовать нагрузочный резистор или лампочку;
• для проверки следует использовать силу тока, а не напряжение. Для работоспособного элемента с напряжением 1,2 В ток составляет 0,5…17 А. Положение регулятора устанавливают на максимум, как и для батареек, но замыкание контактов выполняется на 1…2 секунды. Удержание контактов на более длительный срок плохо влияет на работу аккумулятора.

Важно помнить: в отличие от батареек, номинальное напряжение «пальчиковых» аккумуляторов составляет 1,2 В, а не 1,5 В.

Как узнать рабочая батарейка или нет?

Ниже приведены несколько вариантов от самых безумных до самых практичных.

Метод №1. Самый безумный.

Возьмите 2 батарейки и соедините их последовательно, положительный полюс к отрицательному, а отрицательный к положительному. Дальше смочите палец и приложите к нему минусовой конец батарейки. К плюсовому приложите язык. Если будет щипать значит элемент питания рабочий. Но не стоит этим увлекаться.

Метод №2. Будь те внимательны.

Обратите внимание на внешний вид источника питания. Если на одном из полюсов замечена жидкость или окисление — значит батарея не годна. Лучше всего ее отнести в пункт приема

Лучше всего ее отнести в пункт приема.

Значит эта батарейка кончилась, то есть села.

Метод №3. 100% рабочий!

Чтобы узнать работает ли батарея или нет потребуется обычный тестер. Иначе его называют мультиметр. С помощью этого прибора можно замерить количество амперов и напряжение. Подобная информация 100% ответит на вопрос о пригодности.

Нужно провести замеры тока при коротком замыкании. Если он составит меньше 0,3 ампер, то такие элементы считаются негодными. Средними являются с током от 0,3 до 0,7 ампер. Если ток больше 0,7 это очень хорошие батарейки!

Элементы питания типа «АА» можно проверить и с помощью измерения напряжения. Если оно 1,3-1,5 вольта, то в принципе такой элемент годен к эксплуатации.

Метод №4. Проверка электроприборами!

Для этого используются следующие устройства:

• Микро моторчик.
• Лампа накаливания на 1,5-3 вольта.

При хорошем вращении мотора в течение 1-2 минут, батарейку можно считать рабочей. Если двигатель сначала крутится нормально, а потом все медленнее и медленнее, следует отказаться от такой батарейки.

С лампой дела обстоят практически так же. Длительное яркое горение сигнализирует о хорошей работе источника питания. Ну а тусклое и слабое свечение говорит, что элемент уже отработал свое.

Метод №5. Устойчивость.

Данный способ определения рабочая батарейка или нет заключается в следующем:

1. Возьмите элемент питания в руки и поднимите его над ровной поверхностью.
2. Поднятие выполните на высоту от 1-3 сантиметров.
3. После отпустите батарейку.

Если источник питания упадет, значит он является не годным. Тот который будет стоять вполне пригоден к использованию. В момент выполнения этого эксперимента проследите за тем, чтобы руки не тряслись.

Метод не является надежным, так как имеет высокую погрешность. Вполне работоспособная батарея может падать.

Подходит для проверки щелочных или алкалиновых батареек. В них содержится электролит в виде геля. Наличие этого вещества не дает батареи сильно отпрыгивать от поверхности. Когда элемент разряжен, то внутри него гель затвердевает. Это приводит к повышенной прыгучести батареи, и она падает.

Совет: Если в пульте телевизора сели батарейки, и он не работает, проверьте их мультиметром. Известно, что элементы питания разряжаются неравномерно. Поэтому 1 батарея обязательно будет с большим напряжением, а другая с меньшим. Где маленький вольтаж ту можно отнести в пункт приема, а к оставшейся докупить новую.

Таким образом использую 5 способов проверки вы узнаете рабочая батарейка или нет!

Что такое мультиметр

В двух словах, мультиметр – это универсальный портативный измеритель, призванный диагностировать неисправности аппаратуры, находить повреждённый участок проводки, измерять напряжение в розетке, силу тока и сопротивление, и делать ещё массу полезных действий, связанных с работой электрооборудования. Большинство представленных в продаже мультиметров относятся к цифровым моделям. Они отличаются компактными размерами, невероятно просты в эксплуатации и показывают достаточно точные результаты. Аналоговые (стрелочные) тестеры сегодня не пользуются популярностью. Но, независимо от типа устройства, принцип измерения у обеих систем остаётся одинаковым.

Амперы и мультиметр: что это такое

Ампер — это единица, в которой измеряется сила, присутствующая у электрического тока в системе СИ. Измерители для ее определения именуют мультиметрами, которые бывают цифровыми и аналоговыми или стрелочными.

Отличия между ними есть. В первом случае информация отображается на жидкокристаллическом экране, во втором присутствует стрелочная шкала. У аналогового аппарата слишком высокая погрешность в замерах. При работе с ним нужно исключить малейшие колебания. В противном случае, результат может быть неточным. Цифровой более:

• удобный;
• надежный;
• функциональный;
• практичный;
• универсальный.

Зачем проверять батарейку мультиметром

Определить годность таблетки, пальчиковой, прямоугольной батарейки можно мультиметром. Это компактный измерительный прибор, объединяющий амперметр, вольтметр, омметр.

При помощи тестера можно:

• проверить любую электронику на работоспособность;
• протестировать отдельно взятый транзистор, диод;
• померить напряжение в электросети, батарейке;
• найти испорченную линию электропроводки;
• правильно замерить сопротивление;
• измерить ёмкость аккумулятора;
• и другое.

Работоспособность элемента питания напрямую зависит от текущих параметров (ёмкости, вольтажа), особенностей электроприбора, куда он установлен. Например, в электродвигателях, камерах, снижение вольтажа не позволит использовать технику по назначению, батарейке просто не хватит мощности. Одновременно приборы со сниженным энергопотреблением, такие как часы, термометры, пульты дистанционного управления, вполне могут работать с посаженными ИП.
