Подключение и установка розетки с заземляющим контактом

Установка (пошаговая инструкция)

При выборе цельной конструкции розетки, где имеются три гнезда, рассматривается вариант с одним подрозетником. Соответственно, для блока с раздельными тремя механическими устройствами, надо будет предусмотреть три раздельных одиночных подрозетника.

Гипсокартон позволяет сделать установку значительно легче, нежели проведение монтажных работ на кирпичной или бетонной основе.

Последовательность этапов при установке:

• В части стены делается отверстие округлой формы при помощи дрели (перфоратора);
• Три отверстия выдавливаются на обратной части подрозетника – это для кабелей;
• Промеж трех дырок для кабеля, необходимо дополнительно проделать еще два, куда пройдут провода;
• Для надежной фиксации подрозетников на стенах, стоит провести закрепление, используя водный густой раствор из алебастра, которым смазывают отверстие непосредственно перед установкой подрозетника в стенное отверстие;
• Проведя монтажные работы, раствор оставляется на два или три часа до полного высыхания.

1. Провода подключают по параллельной схеме. Из дополнительных жил к каждому проводу подключаются по две.
2. Они направляются на вторую розетку и третью. Ноль и фаза определяются индикатором.
3. Затем питание необходимо отключить. Скрутив провода, их необходимо передать по очередности к разным подрозетникам через проделанные отверстия.
4. Соединяя тройную модель с отдельными подрозетками, они подключаются зажимами и прижимаются отдельными клеммами, скручиваются внутри с установлением основной центральной детали. теперь остается установить часть декорирования вместе с крышкой.

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

• Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
• От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
• Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

• Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
• Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Подготовительные работы

Определение точек выводов, прокладка проводов

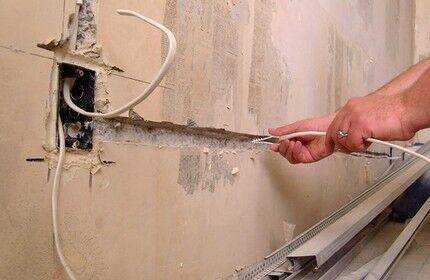

Установка розеток начинается с прокладки проводов. Если не вдаваться в расчётные подробности, отметим, что на розетки следует вести трёхжильный медный провод с сечением каждого проводника 2,5 мм2, хорошо зарекомендовала себя марка ВВГнг. Заметим, что в редких случаях, когда нужно запитать какой-то мощный потребитель (джакузи, электроплиту, духовку…), то к нему ведут и 4-миллиметровые жилы, однако там применяют чаще прямое подключение на клеммы, а не розетки. Проводка в жилых помещениях делается скрытая — в штробах, проводник, даже будучи в двойной изоляции, должен заключаться в защитную самозатухающую пластиковую гофру (её диаметр 16 или 20 мм).

Расположение розеток, а соответственно и выводов провода, нужно тщательно продумать, чтобы было удобно пользоваться электроприборами, и не возникало проблем с монтажом

Здесь важно всё — от высоты над полом (сейчас общепринятый стандарт — 300 мм) до положения профилей подсистем (каркасов) и количества розеток, типов электроустановочных изделий в одной рамке. Наиболее логичным будет на бумаге составить рабочий план расположения розеток и выводов с геометрической привязкой к стенам и мебели, а также указать состав многопостовых блоков

Практически все производители предлагают горизонтальные рамки, в которых можно расположить максимум 5 или 6 механизмов, а вертикальные рамки выпускаются в двух- или трёхпостовом исполнении. Заметьте, что под один фасад можно загнать не только силовые розетки, но и выключатели, а также всевозможные слаботочные гнёзда (телефон, интернет, акустика, внутридомовая связь, TV…).

На один блок розеток, весьма желательно к крайнему механизму, подводим один силовой питающий провод (если сечением он не менее 2,5 квадрата), остальные запитаем от него шлейфом, это допускается нормами ПУЭ. Идеальным с точки зрения надёжности считается вариант, когда на каждую розетку от распредкоробки или даже от щита идёт отдельный провод, но тогда расходы на проводники и трудозатраты увеличиваются в разы.

Очень важный момент — оставляйте провод с запасом, из стены должен выходить «хвост» минимум 150–200 мм. Короткие вывода сильно усложняют монтаж.

Внимание! Не выводите провод из стены по центру розетки, так как в эту точку ставится стабилизирующее сверло коронки. Лучше выпустить проводник на несколько сантиметров в стороне (на сплошных минеральных основаниях), либо до монтажа установочных коробок оставить за облицовкой (для каркасных вариантов)

Инструмент и расходные материалы

Как мы уже говорили, с инструментом для установки розеток проблем особых нет, он недорого стоит и практически полный его комплект имеется в арсенале большинства мало-мальски подготовленных домашних мастеров.

Итак, нам потребуется:

уровень пузырьковый реечный, длиной от 200–500 мм (более габаритным работать не очень удобно);
рулетка;
отвёртка тонкая;
нож монтажный с выдвижным лезвием;
бокорезы или плоскогубцы;
клещи для зачистки проводов (желательно);
коронка из набора по дереву диаметром 68 мм (внимание, не в каждом комплекте есть такой размер оснастки);
шуруповёрт или дрель;
установочные коробки;
зажимы «Wago» или подобные.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.

Итак:

• Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
• Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
• А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

• Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
• Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
• В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

• Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
• Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
• Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

Влагозащищенная розетка открытого исполнения

• Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
• Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
• Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
• Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
• А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Зачем нужно заземление в розетке

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению в соответствии с требованием техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение: при коротком замыкании, нарушении изоляции проводов и др.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

В производственных зданиях так и делают: по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях – медный провод).

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так. Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире, превратив двухпроводную электропроводку в трехпроводную – фаза, ноль и земля. При вводе же новой линии электропроводки необходимо сразу использовать трехжильный кабель – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник.

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства).

Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку.

При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий. Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы.

Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Заземление и зануление: в чем разница

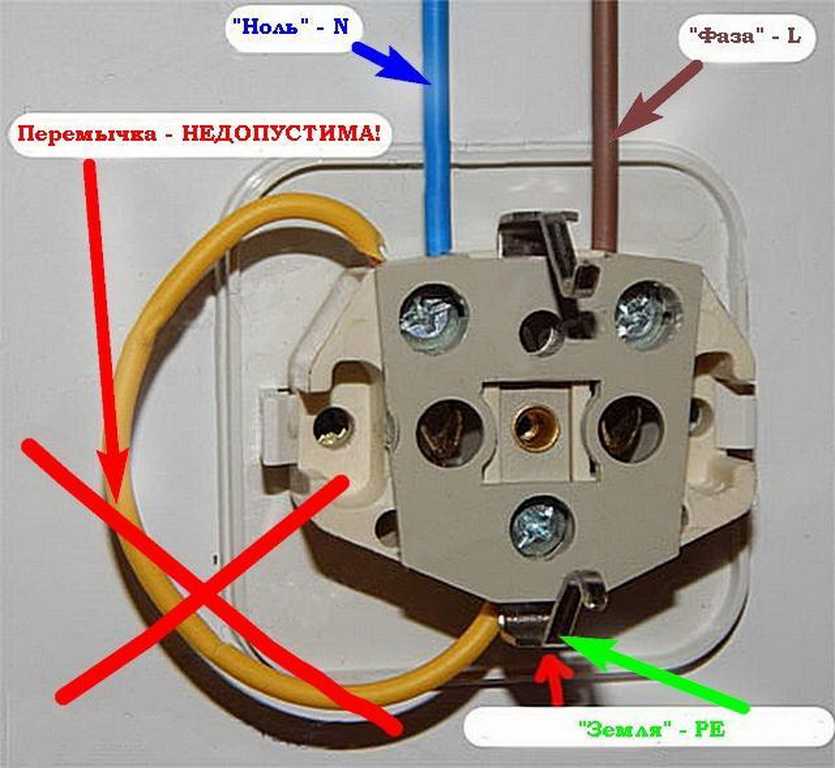

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0» применяют в качестве и защитного и нулевого рабочего контакта.

Так к примеру в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном. Как следствие, электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку.

Самый благоприятный исход в этой ситуации, если произойдет замыкание, которое спровоцирует автоматическое отключение – «выбивание автомата». Иначе результат такого зануления может стать трагическим.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0». Согласно принятым нормам в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Особенности установки заземления в частных домах, на даче

Жителей частных домов также часто интересует вопрос о том, как сделать заземление в розетке. Обычно, такие дома подсоединены к однофазным сетям с 220 Вт.

При установлении системы заземления на даче, частном доме важно учитывать сопротивление грунтов, на которых расположена конструкция. Те виды грунтов, которые отличаются меньшими показателями сопротивления, достаточно глубоко расположены, поэтому даже при сильных углублениях провода достичь самого высокого результата не получится

Проблему можно решить такими способами:

На даче можно установить своими руками систему, которая состоит из металлических элементов. Для этого нужно подготовить:

При выборе места расположения таких профилей нужно учесть, что шина должна удобно «подходить» к щитку распределения. Самым оптимальным расстоянием считается от 3 до 6 метров.

В качестве электродов используют обычные уголки из стали с размерами 50×50. Толщина указанных элементов не должна быть меньше 5 мм. Также можно использовать и оцинкованные трубы, толщина стенок не должна быть больше 3.5 мм.

1. Делаем разметку.
2. Роем маленький котлован с глубиной до 1 метра, а также траншею с такой же глубиной.
3. Подготавливаем электроды с необходимой длиной, обрезаем края под углом.
4. Вбиваем электроды в землю с помощью кувалды.
5. Заглубляем электроды таким образом, чтобы они немного выступали над поверхностью — около 200 мм.
6. Связываем электроды шиной и применяем сварку.
7. Прокладываем шину в сторону фундамента, привариваем к забитому электроду и укладываем в траншею.
8. Крепим шину к цоколю.
9. Чтобы провести провод через цоколь нужно сделать отверстие, вставить в него гильзу из пластика. Сечение провода — 16 или 25 миллиметров квадратных.
10. Заводим провод к щитку.

Если возникли трудности и не получается правильно забить уголки, необходимо воспользоваться методом, с помощью которого проводят бурление скважин. Это позволит установить профили на нужную глубину. После того, как все электроды будут установлены, их нужно плотно заполнить раствором из грунта. Часто еще добавляют соль, что делает смесь более плотной.

Очень часто для установки системы заземления используют готовые комплекты, которые отличаются удобностью в работе. Их изготавливают заводы, поэтому все характеристики, а также особенности данных элементов находятся под строгим контролем.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Если же вам что-то непонятно, пишите мне!

Разновидности розеток

Известные модели бытовых и промышленных розеток классифицируются по целому ряду признаков, основные из которых перечислены ниже:

1. тип контактных клемм;
2. способ монтажа розетки в электрической цепи;
3. количество гнезд в розеточном модуле;
4. наличие дополнительных функций.

Рассмотрим каждый из этих признаков более подробно.

По типу разъема

По виду контактных клемм розеточные изделия имеют множество стандартов, введенных ранее в различных странах мира. Среди всего многообразия исполнений в быту и на производстве в основном употребляются только три типа. Это:

1. тип «C»(европейское исполнение без заземления);
2. тип «F» или европейский стандарт с заземляющим контактом;
3. Силовые розетки для подключения электроплит и других энергоемких потребителей с заземлением.

Первый из представленных образцов относится к европейскому стандарту. Он выполнен в виде двух круглых контактов, размещенных в овальном гнезде без выемок. Евро розетка без заземленного контакта используется в большинстве стран СНГ, а также на Африканском континенте и на Ближнем Востоке.

Самый распространенный на сегодня стандарт – это евро изделие с заземляющими контактами, утопленными в специально предназначенных для этого выемках. Первоначально оно выпускалось только в Германии. Изделие полностью совместимо с отечественными моделями евро розеток.

Применяемый иногда набор силовых контактов для обеспечения питанием «мощных» потребителей (электрических плит, например) похож на израильский стандарт. Он нередко используется на промышленных предприятиях и в быту для подключения электрических духовок, плит и варочных поверхностей.

Силовая розетка серии Blanca предназначена для присоединения бытовых электрических приемников с номинальным напряжением 230 В и номинальным током не более 32А к сети переменного тока. Преимущества: совместимость с большинством электроплит, соответствие всем стандартам электробезопасности.

По способу установки

В соответствие со вторым признаком рассматриваемые установочные изделия подразделяются на следующие виды:

• Встраиваемые.
• Наружные розетки (накладные).
• Устройства переносного типа.

Встраиваемые приборы монтируются в специальных подрозетниках, обустраиваемых в стене и полностью скрывающих их корпус (снаружи остаются только декоративные крышки). Недостатком этого способа установки считается трудоемкость подготовительных работ и сложность монтажа.

Встраиваемые розетки для скрытой проводки

Накладные (наружные) розетки устанавливаются непосредственно на стене в заранее размеченных точках. Кабель для подключения прокладывается как открытым способом (в гофрированной трубе, кабель-канале, ретро проводкой), так и скрытно (располагаясь в штробах, полостях стен и т.д.).

Накладные розетки для открытой и скрытой проводки

Изделия третьего типа изготавливаются в виде стандартного удлинителя-переноски, имеющего сразу несколько гнезд для подключения потребителей (бытовых приборов и других устройств). По количеству гнезд в модуле они бывают одно и двухместными, рассчитанными на подключение соответствующего количества приборов. При желании в продаже можно найти и изделия, имеющие 3-4 гнезда и более. Последние чаще всего оформляются как стандартные удлинители-переходники с выключателем.

Удлинитель бытовой электрический (переноска)

По дополнительным опциям

К дополнительным опциям, имеющимся в некоторых моделях, относят:

• Наличие предохранительного устройства, ограничивающего доступ детей.
• Защита от попадания внутрь влаги и капель воды.
• Встроенный таймер.
• С выключателем сети и подсветкой.
• С USB-разъемами.
• Со счетчиком потребления.

В первом случае в изделиях предусмотрены защитные планки, закрывающие отверстия под штыри (при значительном усилии со стороны взрослого человека они сдвигаются в сторону). Защищенные от влаги розетки имеют специальное исполнение и дополнительно оснащаются пластиковой крышкой, исключающей возможность попадания капель воды во внутреннюю часть корпуса.

Различные виды розеток

Розетка антенная

Розетка для интернета

Розетка с крышкой

Розетка со шторками

Розетка с таймером

Розетка с USB

Розетка с УЗО

Розетка с ваттметром

Розетка с wifi

Розетка на дин рейку

Розетка с выталкивателем вилки

Розетка с подсветкой

Наличие таймера позволяет включать и выключать сеть в заранее заданное время, а несколько USB-разъемов – подключать к ней устройства для зарядки напряжением 5 Вольт. Последняя опция (счетчик электроэнергии) не получила повсеместного распространения и используется крайне редко.

Если контура заземления в многоэтажном доме нет

Причина: входные фильтры напряжения импортного оборудования специально создаются так, чтобы один вывод шёл на корпус. Это не дефект, просто по зарубежным нормам розетки с заземлением, сложностей не возникает. Если взяться рукой за батарею, а второй за корпус персонального компьютера, станет понятным, почему подключить двойную розетку без заземления перед системным блоком не станет лучшим вариантом

Железо реально и больно кусается – поверьте (Внимание! Опасно для жизни)!

По западным нормативам на корпус фильтруются гармоники напряжения, чтобы уберечь аппаратуру от вредного действия выброса и провалов напряжения. Потому конструкция фильтров получается максимально эффективной и простой. Заземление требуется организовать, исходя из мер безопасности.

Любопытной фишкой считается устройство микроволновых печей. На корпусе располагается потенциал, причём факт, что мелкая ячеистая сетка на дверце из металла через петли требует заземления. В противном случае половина излучения отражается внутрь камеры и жарит курочку, вторая – проходит и вредит здоровью. А волна 2,4 ГГц отлично поглощается клетками организма в силу впитываемости её энергии молекулами воды. Розетка с заземлением на кухне не делается единственной. Разряд свечи варочной поверхности с электророзжигом тоже пробивается на корпус.

Установка розетки

Без розеток с заземлением собственное жилье не считается безопасным. Если контура с заземлением в доме нет, требуется решить ситуацию:

1. Частники могут вкопать в огороде раму из стали и завести туда толстую шину, чтобы снимать потенциал. Электростимуляция пойдёт на пользу картошке.
2. Контур, как правило, присутствует даже в советском доме. Везде стоит заземлённый громоотвод. Если брать систему TN-C-S, правилами стандарта разрешается нулевую шину заводить на контур громоотвода. Рекомендуется скинуться подъездом на проект, оплатить 50 метров кабеля по погонной цене 30 рублей и наслаждаться благами цивилизации. Основание: ПУЭ 7, где говорится, что при проведении реконструкции жилой дом заземляется по системе TN-S или TN-C-S. Первое не представляется возможным, а второе обретём описанными выше действиями.
3. Очередным вариантом становится возможность сделать ветку самостоятельно. Для этого нельзя использовать водопровод, канализацию или газовые трубы (не забываем про ПУЭ 7). Согласно нормам можно провести изоляцию через арматуру плит, при надёжном заземлении. Допустимо попробовать временно решить сложности, вбив кол под окном и заведя на него шину. По нормам хорошее заземление демонстрирует сопротивление на почву не более 4 Ом, а организовать подобное не выйдет при помощи единственного штыря. Либо зарыть на 7-8 метров. Согласитесь, подвиг не под силу обычному человеку.

В итоге выходит, что временно решить ситуацию с заземлением розеток возможно при помощи перемычек между нулевым проводом и боковой клеммой, продолжая совместно с соседями изыскивать пути решения ситуации. Помните важную вещь: бытовая техника, контактирующая с водой, подключается через дифференциальный автомат защиты. Если нуль и земля совпадают, устройство работать корректно не станет. Удваивается, как следствие, шанс заработать сильный разряд.

Выбор места установки

Общих указаний по установке изделий не существует. Их монтируют в том месте, где ими будет удобно пользоваться. Европейские нормы указывают, что они должны устанавливаться на высоте 30 см от пола. Но это не всегда верно. Самое правильное решение – в месте установки электрических устройств и оборудования и на той высоте, где это будет наиболее целесообразно.

Количество розеток в конкретном помещении тоже зависит от устанавливаемых устройств. Если таких указаний нет, то поступают следующим образом: в помещениях небольшой площади (до 12 кв.м) монтируют не менее 2 изделий, а в больших – 4 и более. Лучше пусть их изначально будет больше, чем после проведения электромонтажных и отделочных работ добавлять недостающие.

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

• новая точка, удаленная от существующей на пару метров;
• сдвоенная модель вместо одинарной;
• целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам.

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Материалы

Какие следует взять материалы для того, чтобы с самого нуля сделать установку розетки? Тут важно приобрести заранее:

• провод той длины, которая вам необходима;
• пластиковую трубу для прокладки в ней кабеля в стене;
• пластиковый подрозетник;
• надежную, безопасную и качественную розетку.

Если вы будете оборудовать в едином модуле розетки и выключатели, то сразу приобретите их все. При покупке кабеля вам следует выбирать его соответствующего сечения, а также с соответствующим числом жил. Если у вас в квартире или доме двухфазная сеть, предполагающая наличие фазы и нуля, то провод должным быть двухфазным.

Вместо эпилога

Не всегда розетки устанавливаются на полых стенах. Для их монтажа на оштукатуренных стенах применяются специальные подрозетники «по бетону». Тогда в массиве необходимо предварительно выбить отверстия диаметром на менее 70 мм, при обширных объёмах работ на выручку приходит перфоратор и специальная коронка с твердосплавными зубьями. Для монтажа длинных блоков (4–6 устройств) есть смысл воспользоваться болгаркой с алмазным диском и вырезать прямоугольный проём. Чтобы установить коробки по бетону в высверленную нишу накладывают гипсовый раствор (продвинутые электрики либо смешивают алебастр со шпаклёвкой, либо пользуются клеем типа Перлфикс), а затем вставляют подрозетники, позиционируют их относительно лицевой плоскости и фиксируют клиньями или фронтальными накладками. Дальше технология не отличается.

По такому же принципу, как и розетки (с точки зрения механики), монтируются выключатели и другие электроустановочные изделия. Отличия там заключаются только в электрической части — порядок и варианты подключения проводников, способы крепления фасадов.

Отдельно стоит сказать о такой работе, как «перенос розетки». Подобные операции очень нежелательны, так как сопряжены с нетипичной геометрией прокладки дополнительного кабеля, а также из-за того, что его нужно «наращивать». Но если протянуть новый провод от распределительной коробки не представляется возможным, то нужно сделать ответвление внутри подрозетника существующей розетки. Соединение проводов нужно делать как в распредкоробке — либо скруткой вкупе со сваркой/пайкой, либо через качественный быстрозажимной клеммник. Так или иначе, розетку-донор полностью удалять и замуровывать нельзя, даже если она не нужна, чтобы через съёмный фасад к месту соединения был свободный доступ.

Как видите, нет ничего сверхъестественного в этой работе. Не пугайтесь, ну, не бывает столько проблем у одного мастера, мы просто попытались затронуть все подводные камни, с которыми можно столкнуться при недостатке опыта. Однако не забывайте, что в электрическом монтаже не бывает мелочей, здесь нужна предельная концентрация и аккуратность.

рмнт.ру, Игорь Максимов
