Как включить газовый котел: руководство и полезные рекомендации по эксплуатации

Проверка элементов отопительной системы

Без корректного функционирования всех узлов системы обогрева не получится запустить ее правильно. В первую очередь надо проверить работу измерительных устройств — термометров и манометров.

Также необходимо проконтролировать функционирование защитных элементов. Запуск системы может не произойти, если седла спускного клапана или воздухоотводчика не перемещаются из-за наличия известкового налета или ржавчины. По этой причине каждый из них открывают вручную.

Давление воздушной камеры контролирует расширительный бак, оно должно превышать номинальную величину в системе на 5-7%. Если конструкционное устройство бачка позволяет менять мембрану, его следует разобрать и проверить в каком состоянии она находится.

Стоимость услуги по запуску теплоснабжающей системы в частном домовладении зависит от многих факторов и определяется в индивидуальном порядке.

Устройство котлов Бакси

Рассмотрим базовое устройство котла Baxi. Схема принципиальная напечатана в инструкции по эксплуатации к каждой конкретной модели, но основные узлы будут одинаковы.

Вверху расположен дымоход. Сразу под ним установлен вентилятор с трубкой Вентури и вытяжной колпак для вывода продуктов сгорания. Ниже находится первичный теплообменник, имеющий вид радиатора и змеевика, чуть левее предохранительный термостат и датчик температуры отопления NTC.

По центру располагается камера сгорания, внутри которой стоит горелка и электроды розжига и ионизации пламени. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

С правой стороны из теплообменника выходит вниз труба, подключенная к расширительному баку и циркуляционному насосу. Насос оснащен автоматическим клапаном стравливания воздуха. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

С левой стороны опускается труба, на которой установлено гидравлическое реле давления и предохранительный клапан на конце. Из нее выходит вода в отопительную систему. Между собой эти трубы соединены автоматическим байпасом.

В двухконтурных моделях дополнительно установлен вторичный пластинчатый теплообменник, датчик приоритета ГВС и трехступенчатый клапан. Серии моделей Бакси Луна 3 Combi и Nulova 3 оборудованы бойлером косвенного размера небольшого объема.

Котлы Main 5 оснащены битермическим теплообменником, который одновременно греет и проточную воду и теплоноситель. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.

Спереди установлена электронная плата управления. В электросхеме, напечатанной в руководстве по эксплуатации, показано к каким местам на ней подключены все элементы и датчики котла. По ней можно разобраться, как работает электрическая часть оборудования.

Снаружи установлен стальной кожух, на котором снизу стоит электрическая панель управления с кнопками включения и выбора режима работы. В современных моделях устанавливается дисплей для вывода технических данных и кодов ошибок в случае неисправности.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

• Мощность агрегата.
• Правильность настроек котла.
• Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибки	Тип неисправности	Решение
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)	Подпитка системы, замена датчика
Е03	Отсутствие пламени	Прочистка форсунок, подача газа, ремонт системы розжига
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)	Удаление капель воды с платы, изоляция или замена датчика
Е05	Обрыв датчика температуры ОВ	Восстановление контакта
Е06	КЗ датчика температуры ОВ	Замена датчика
Е07	Обрыв датчика температуры ГВС	Восстановление контакта
Е08	КЗ датчика температуры ГВС	Замена датчика
Е09	Отказ вентилятора	Ремонт или замена устройства
Е10	Сбой в работе системы дымоудаления	Прочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13	КЗ датчика протока ОВ	Замена датчика
Е15	Неисправность или отказ платы управления	Ремонт или замена платы
Е16	Превышение допустимой температуры нагрева котла	Очистка теплообменника от накипи, подпитка системы водой
Е18	Перегрев датчика дымоудаления	Ремонт или замена датчика
Е27	КЗ или обрыв датчика давления воздуха	Замена датчика

Как включить газовый котел

Энергонезависимый с пъезорозжигом

Пъезорозжиг работает по принципу поджога искрой (как в зажигалках), он используется не только на энергонезависимых моделях старого образца, но и современных котлоагрегатах. Перед пуском убедитесь, что газовый вентиль открыт. Чтобы запустить газовый котел:

Обозначение элементов управления котла на примере распространенных моделей Данко. Органы управления у энергонезависимых моделей других производителей практически не отличаются.

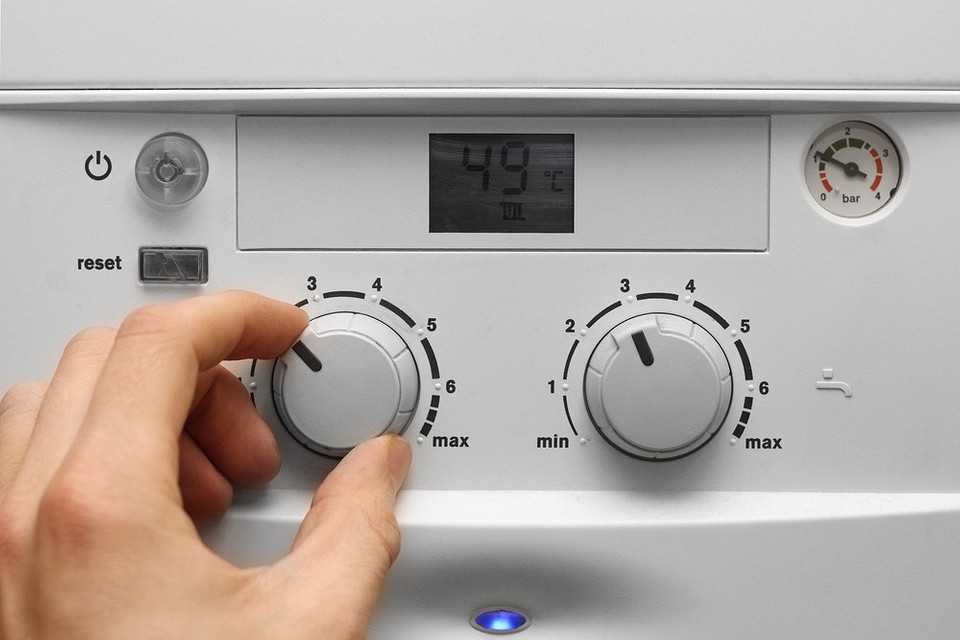

1. Поверните механический терморегулятор против часовой стрелки до упора.
2. Зажмите и удерживайте пусковую кнопку (обычно внутри терморегулятора), затем нажмите и отпустите кнопку пъезорозжига, чтобы зажечь запальник (фитиль) газового котла. Для розжига фитиля может потребоваться несколько нажатий кнопки пъезорозжига. Пусковую кнопку удерживаем все это время и далее на протяжении 30 секунд, пока при ее отпускании горелка не будет тухнуть.
3. Поверните механический терморегулятор до нужного значения температуры. Если запуск газового котла проводится в холодном частном доме при высоких морозах, температуру необходимо прибавлять постепенно, в течение 5-10 минут, чтобы разогреть дымоход и предотвратить обратную тягу. При розжиге после кратковременного перерыва или в теплую погоду в этом нет необходимости, можно сразу выставлять комфортный уровень температуры.

Энергозависимый котлоагрегат

Энергозависимые котлы требуют подключения к электросети, оборудованы авторозжигом и многофункциональной автоматикой, поэтому их пуск гораздо проще и сводится к нажатию пары кнопок. Соответственно их расположение и порядок может незначительно отличаться. Объясним на примере наиболее распространенного настенного двухконтурного BAXI Eco Four 24f. Чтобы включить газовый котел:

1. Подключите котел к сети и убедитесь, что газовый вентиль открыт.
2. Нажмите кнопку Пуск/Остановка, чтобы включить котел и выбрать один из режимов, они находятся в последовательности Лето>Зима>Только отопление>Выключено. Соответственно, для работы только на отопление, необходимо нажать кнопку 3 раза. Летний режим подразумевает работу только на подогрев горячей воды.
3. Кнопками «+» и «-» установите желаемые значения температуры отопления и ГВС. Всю остальную работу выполняет автоматика и авторозжиг.

Напольный

Инструкция по активации прибора такая.

1. Проветрите помещение котельной, убедитесь в том, что вентиляция исправна, а в дымоотводящей трубе есть тяга.
2. Включите электропитание.
3. Откройте дверку, проверьте положение рукоятки управления. Она должна быть в позиции «выкл».
4. Откройте подачу газовой смеси.
5. Поставьте ручку управления в положение «пьезорозжиг».
6. Нажмите на ручку и удерживайте ее так 8-10 секунд. В это время газ пойдет по трубе и вытеснит воздух. Активируйте пьезорозжиг.
7. Проверьте горелку. Если она не зажглась, повторите манипуляции.

После того как удалось зажечь основную горелку, настраивают регулировки температуры нагрева.

Настенный

1. Для запуска настенных моделей последовательность действий такая.
2. Проверьте наличие тяги, убедитесь, что вентиляция в помещении нормально работает.
3. Подключите котел к электросети.
4. Откройте подачу газовой смеси.

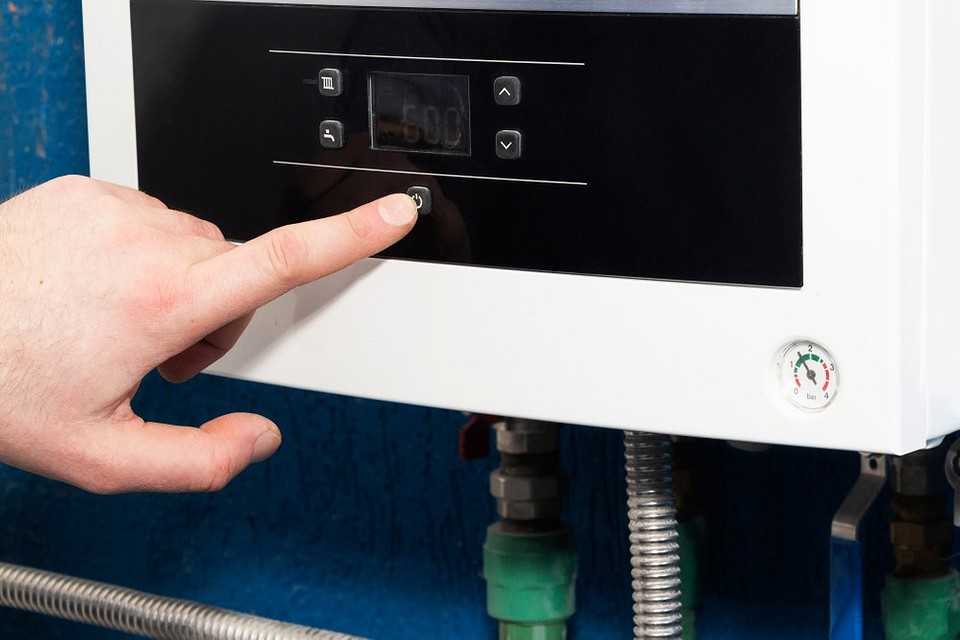

5. Нажмите кнопку запуска.
6. Настройте рабочий диапазон температур. Как сделать это правильно, уточните в техдокументации приобретенной модели.

Работа в автоматическом режиме характеризуется самостоятельным запуском горелки при необходимости подогрева теплоносителя. У двухконтурных разновидностей горелка автоматически запускается при включении крана горячей воды.

Процесс подготовки к запуску

Последовательность действий для подготовки к запуску зависят от типа устанавливаемого газового котла. Он может быть одноконтурный иди двухконтурный, с закрытой камерой сгорания или открытой, напольный или настенный. Первый запуск всегда сопряжен с повышенным уровнем ответственности и риска, поэтому его нужно осуществить с соблюдением всех нюансов и тонкостей.

Инструкция к газовому котлу содержит несложные пояснения, согласно которым нужно запускать конкретную модель. Газовый котел должен быть к этому моменту подключен к коммуникациям в соответствии с согласованным проектом. Первый запуск осуществляется после соединения отопительной системы в единое целое и установки оборудования, радиаторов, труб.

Газовые котлы с закрытой камерой сгорания не требуют проведения большого дымохода. Также их положительной характеристикой является возможность расположения близко к стене с зазором от 2 см, что позволяет сэкономить пространство в квартире

Согласно правилам пожарной безопасности газовый котел следует располагать в местах, защищенных от возможности воспламенения, вдали от легковоспламеняющихся предметов и материалов. При этом теплоагрегат следует располагать на определённом расстоянии от стенки и пола. Точное значение расстояния индивидуально для каждого котла и указывается в инструкции.

Настенные модели навешиваются на анкера так, чтобы между ними и плоскостью стены оставался небольшой зазор. Установка котла должна осуществляться строго ровно по водяному уровню. Недопустимы перекосы и наклоны оборудования.

После монтажа газового котла к стене необходимо подключить устройство к трубе, подающей холодную воду. Для этого нужно снять заглушки с принимающих патрубков.

Кроме того на входе коммуникаций в котел ставятся фильтр грубой очистки воды, грязевик, который предохранит внутренний трубопровод агрегата от засорения и отложения осадка. На все патрубки при обвязке устанавливаются шаровые краны.

Установка и проведение труб к котлу — это важная задача. В конечном результате работа должна быть сделана не только красиво и эстетично, но и предполагать легкий доступ к ключевым звеньям системы

Перед запуском котла важным этапом является проведение к нему газовой трубы. Данную работу самостоятельно не осуществляют. Придется приглашать мастеров из отделения ГорГаза, с которым у вас заключен договор на обслуживание.

Газовщики рассчитают необходимую длину трубы, проложат ее, установят газовый счетчик и опломбируют его. Для того чтобы устройство проработало долгий срок и не коптило нужно позаботиться о подаче хорошего газа.

Также для газового котла в целях безопасности желательно провести отдельную электролинию с собственным установленным автоматом на входе. Вблизи от устройства, на расстоянии 30-50 см от корпуса, следует расположить розетку. Обязательно нужно сделать заземление, оно защитит пользователей от получения электроударов при пробое на корпус.

С чего начнем?

Бытовой газовый котел – мощное и производительное устройство, предназначенное для нагрева теплоносителя и прогона нагретой жидкости по отопительной системе дома. Современные котлы греют не только батареи, но и воду в кране в больших объемах, имеют электронное управление и различные механизмы безопасности

При покупке котла, следует обращать внимание на площадь обогрева, чтоб она была немного большей, чем ваша жилплощадь

Естественно, вы уже установили сам агрегат и выполнили все необходимые подключения и обвязку системы отопления. Проверили дымоход и тягу, а также сам прибор на исправность работы и отсутствие утечек. Этот этап работы, как правило, происходит в присутствии сотрудников газового хозяйства, которые тщательно протоколируют все результаты и «дают добро» на использование этого прибора.

Прежде чем запустить сам котел, необходимо заполнить отопительную систему – трубы и батареи, теплоносителем, то есть – водой. Для этого, внизу котла следует открутить вентиль. Для разных моделей котлов «внешность» этого подающего вентиля может быть разной, но его невозможно ни с чем перепутать. В крайнем случае, сверьтесь с инструкцией к вашему прибору.

Открыв вентиль, мы начнем подавать воду в трубы и батареи. Обязательно контролируем уровень давления, ждем отметки в 2 – 2,5 атм. Измерить этот показатель можно при помощи встроенного в котел манометра.

Когда достигнуто нужное давление внутри системы, необходимо стравить воздух, который может остаться внутри батарей и труб. Воздушные пробки в разы ухудшают теплоотдачу вашей батареи, разве такого результата вы добиваетесь?

Чтобы быстро и эффективно стравить воздух, необходимо открутить краны Маевского на каждой батарее. Сперва, вы услышите свист или шипение – это нормально. Если из радиатора начинает бежать вода – значит, воздушной пробки здесь нет.

Когда вы проверите все отопительные приборы – посмотрите, что теперь показывает котловой манометр. Вероятно, давление немного упадет и вам необходимо будет подпитать систему отопления водой.

Но кроме пробок в трубах, нормальной работе котла может помешать воздух, находящийся внутри циркуляционного насоса. Это легко исправить. Некоторые модели оснащены автоматической системой сброса воздуха, но, как правило, она не достаточно эффективна, поэтому в первый раз лучше избавиться от завоздушивания вручную.

Для этого снимаем лицевую крышку с корпуса котла, затем ищем взглядом сам насос – цилиндрическую деталь с заглушкой под плоскую отвертку. Иногда, насос располагается за приборной панелью, которая легко отодвигается или снимается с затворов. Чтобы выпустить воздух с насоса, включаем котел в розетку и запускаем нагрев воды. Котел начнет запускаться. Насос тоже начнет включаться в рабочий процесс – подтверждением этого послужат непонятные булькающие звуки внутри агрегата – не пугайтесь, это воздух. Берем плоскую отвертку и потихоньку откручиваем заглушку. Когда потечет вода – заглушку закручиваем назад. Такую процедуру следует провести несколько раз. Когда вы перестанете слышать бульканье воды внутри прибора, и ваш газовый котел начнет работать – значит, от воздуха внутри насоса удалось избавиться полностью. На этом этапе снова следует сверить показания манометра с инструкцией к прибору. В принципе, на этом можно и остановиться – теперь ваш котел будет греть воду внутри радиаторов, а если это двухконтурный агрегат – то и в водопроводе.

Но не лишним будет и проведение опрессовки и промывки системы отопления. После этих процедур вы будете на 100% уверенны в том, что внутри радиаторов чисто, а ваша система отопления не имеет протечек.

Газовое оборудование для КЧМ 630 EUROSIT

В далекие постсоветские времена когда природный газ для населения стоил всего ничего твердотопливные котлы начали выпускать с газовой арматурой типа АПОК – 1, которая заменила твердое топливо в виде угля и древесины. Поставляемое газовое для КЧМ имело сложное и громоздкое устройство с горелками, расходующих газ в больших пределах. В наше время стали выпускать более современные и экономические газовые котлы в которых меньше расходуется газ, однако не всем владельцам частных домов они по карману. Конечно, старые котлы КЧМ не такие эстетичные и современные, но если провести их модернизацию, то они еще много лет могут служить в качестве нагревательных приборов отопления.

Одним из способов усовершенствования является замены старого на новое газовое оборудование для котлов КЧМ. Хорошим вариантом может быть автоматический прибор управления газогорелочными устройствами 630 EUROSIT, изготовленный в Италии. Это устройство более автоматизировано, имеет компактный вид, автоматику для регулировки подачи газа, а также регулировку потока и давления газа. Кроме того, автоматика не требует электропитания так как воспламенение пилоточной горелки происходит за счет пьезовоспламенителя. Работает данное устройство в диапазоне температур от 40 до 90 ºC.

Хотя замена старого газового оборудования для КЧМ на новое 630 EUROSIT не представляет особой сложности все же его установкой должен заниматься специалист по газовому хозяйству

Он его (газовое оборудование) не только установит, но и профессионально демонтирует старое, проведет вам инструктаж по пользованию вновь установленного устройства, а также обратит внимание на основные моменты безопасного использования прибора. Более того, мастер по установке должен выдать гарантийный талон на ремонт газогорелочного устройства. Стоить упомянуть что 630 EUROSIT еще кроме котлов КЧМ комплектуется на котлы АОГВ – 11, 17 и 23

Стоить упомянуть что 630 EUROSIT еще кроме котлов КЧМ комплектуется на котлы АОГВ – 11, 17 и 23.

Пошаговая инструкция по запуску газового котла

Самостоятельный запуск котла осуществляется после длительного простоя вне отопительного сезона, отключения горелки автоматикой или затухания во время ветра (если автозапуск отсутствует), также после любых ремонтных работ. Первичную пуско-наладку нового газового котла должен проводить исключительно специалист, который поставит соответствующую отметку в паспорте котлоагрегата. Без нее гарантия на котел недействительна.

Тем не менее, даже запуск уже настроенного ранее котла – не столь краткий процесс, согласно правилам эксплуатации водогрейных котлов требующий более тщательного подхода: правильного заполнения системы, спуска воздуха, опрессовки и контроля показателей. Делается все это во избежание неполадок и аварийных ситуаций во время отопительного сезона.

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

1. Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
2. Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
3. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

ВАЖНО!

Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Схема такого «пирога» выглядит:

При монтаже теплого пола, на что необходимо обратить внимание, так это на расположение труб. Существуют две основные схемы укладки – «змейка» и «улитка»

Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать

Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать.

Интервал между трубами зависит от климата. В регионах где холодно, интервал устанавливают в 10 см, в теплых краях можно сделать побольше – 15 см. Длина труб, которые нужны для укладки, рассчитывается следующим образом.

Если брать за основу расстояние между трубами в 10 см, то на один квадратный метр понадобится 10 м труб, а при расстоянии в 15 см – понадобится 6,5 м.

Что касается самих труб, используются они из металлопластика, сшитого полиэтилена и металлические (медные или гофрированные). Диаметр таких труб должен быть 16 и 20 мм (Ду10, Ду15). Лучше всего подходят трубы из металлопластика.

Когда вы нарисуете схему расположения, то по количеству нагревательных контуров на схеме, приобретаете коллектор с соответствующем количеством выходов.

Итак, как происходит монтаж труб

Основа для пола покрывается полиэтиленовой пленкой с напуском на стены. Затем стены на высоту монолита обклеиваются демпферной полосой. Напуск пленки надо будет вывести поверх этой ленты. После устанавливается специальный шкаф, в котором находятся коллектор и насос.

Затем, по нарисованной схеме устанавливаются трубы, а на деформационных швах протягивается компенсационная лента.

Остается протянуть магистрали к радиаторам и утеплить их теплоизоляционным рукавом. И последнее – коллектор подсоединяется к отопительной системе, а насос – к электросети.

Как только вся сборка будет закончена, все контуры заполняются водой для проверки герметичности стыков.

После того, как вы убедились, что все нормально, можно заливать пол. Для заливки берется цементно-песчаный раствор, в который необходимо добавить пластифицирующую смесь. Приобретается она в магазине. Что касается раствора то его можно сделать самостоятельно из расчета одна часть цемента М400 смешивается с тремя частями песка.

Чтобы правильно и ровно залить пол, нужны специальные металлические рейки, которые при помощи уровня устанавливаются на необходимой высоте. Затем готовится раствор и начинается заливка от самого дальнего угла. Что бы трубы в жидком растворе не поднялись, их оставляют с теплоносителем внутри, тем самым утяжеляя трубы.

Заливается пол участками и каждый участок необходимо выравнивать, а при наличии жидких ямок добавлять в них более густой раствор.

Когда весь пол будет залит, его оставляют застывать примерно суток на двое. Затем поверхность зачищается, демпферная лента срезается, а стяжка опрыскивается водой и накрывается пленкой. Делают это в течение 10 дней. Примерно через месяц цементная стяжка будет готова окончательно и можно приступать к балансировке с помощью специальных вентилей в коллекторе. Ими регулируется расход теплоносителя во всех контурах так, что бы он был одинаковым. Вообще, этот этап рекомендуется делать при помощи специалиста.

После этого проводится проверка уже горячим теплоносителем и монтаж теплого пола можно считать завершенным.

Первый запуск

Перед первым запуском газового водонагревательного котла требуется проверка правильности установки, монтажа, с соблюдением всех инструкций. Установленный котел должен быть осмотрен инспектором газовой службы и опломбирован. После чего можно приступать к подготовке к первому запуску. Перед запуском проводят настройку автоматики с выставлением требуемых параметров, руководствуясь прилагаемой к котлу инструкцией по эксплуатации.

Заполнение системы теплоносителем

Шаг первый — производится наполнение системы водой или иным теплоносителем. Проверяется весь циркуляционный контур на наличие или отсутствие «воздушных» пробок в системе.

При наличии — воздушные пробки обязательно надо стравить, выпуская медленно воздух через специальный клапан. Чаще всего такой имеется на нагревательных элементах

Травление нужно проводить с осторожностью, с готовностью вовремя перекрыть клапан

Проверка подводящих коммуникаций

Шаг второй — проверка газовых труб, клапанов, запорной арматуры на отсутствие утечек. Проверка проводится работником газовой службы. Но если чувствуете специфический запах газа, до приезда специалиста можете проверить самостоятельно и обнаружить место утечки. Для этого используется обычный мыльный раствор.

Путем нанесения его на места сварных швов, на сочленение труб и запорной арматуры, можете обнаружить утечку газа.

Включение котла в работу

Шаг третий — непосредственный запуск самого газового водонагревательного котла. Проводится строго по прилагаемой инструкции. Если не можете самостоятельно разобраться, то лучше обратитесь к специалистам, имеющим допуск к такому роду работ.

Отключение котла

По окончании отопительного сезона, если котел не планируется для использования в системе горячего водоснабжения, то его надо отключить на длительный период. Для этого следует выполнить несколько простых действий:

• перекройте подачу газа, убедитесь, что горелка в котле погасла полностью;
• отключите подачу электроэнергии на автоматический розжиг и автоматику;
• перекройте подачу воды на отопление и водоснабжение.

Особых дополнительных действий не требуется. Не стоит сливать всю систему циркуляции теплоносителя — во избежание появления коррозии.

Как должен работать напольный котёл Лемакс

Компания Лемакс представляет большое количество моделей напольного оборудования. Для стабильной работы используется итальянская автоматика SIT.

Принцип работы котла заключается в следующем. В корпус встроена газовая горелка, нагревающая теплообменник, с встроенным змеевиком ГВС и системы отопления. Циркуляция теплоносителя осуществляется естественным (энергонезависимые) или принудительным способом.

Принято различать несколько видов стационарного оборудования, по следующим техническим характеристикам:

Количество контуров — стальной одноконтурный напольный газовый котел отопления Лемакс работает практически без нареканий. Является энергонезависимым. Обеспечивает максимальную производительность. Используется для нагрева системы отопления дома. Имеет незначительный расход газа.Напольный бытовой двухконтурный газовый котел Лемакс работает в двух режимах: подогреве теплоносителя и воды для ГВС. Преимуществом модели является высокая экономичность (практически не существует разницы в расходе газа, по сравнению с котлами Валлиант и другими).Существуют определенные недоработки, связанные с работой второго контура. В основном связаны с ошибками, допущенными при обвязке котла. Стальные напольные отопительные 2-х контурные газовые котлы Лемакс – это экономичный и оптимальный вариант для частного дома большой площади.

Устройство теплообменника — существуют две модификации, отличающиеся по материалу, используемому при производстве котла. Российские энергонезависимые одноконтурные газовые отопительные котлы Лемакс с чугунным теплообменником имеют лучшие технические характеристики среди всего модельного ряда производителя. Чугунная топка устойчива к агрессивным веществам, перегреву, толщина 4 мм.Секционный теплообменник изготавливается на заводе компании VIADRUS (Чехия). Имеет антикоррозионные свойства.Стальной теплообменник чувствителен к качеству теплоносителя. Для работы необходима система водоподготовки. Толщина стального теплообменника 2 мм.

Скачать: Лемакс Clever — пользовательская инструкция.pdfСкачать: Лемакс KSG — технический паспорт.pdfСкачать: Лемакс Wise — руководство пользователя.pdfСкачать: Лемакс Лидер — техническое руководство.pdfСкачать: Лемакс Премиум — инструкция.pdfСкачать: Лемакс Премиум 50 60 70 80 90 100 — инструкция.pdfСкачать: Лемакс Газовик.pdfСкачать: Лемакс Premier.pdfСкачать: Лемакс Comfort — турбонасадка для газового котла.pdf

Напольные версии являются энергонезависимыми. Чтобы зажечь котел используется система ручного розжига с помощью пьезоэлемента. После затухания пламени потребуется запустить процесс горения самостоятельно.

Как правильно запустить прибор

Первый запуск производится после присоединения всех трубопроводов:

• Прямая (слева) и обратная (справа) линии отопительного контура.
• Подача горячей воды.
• Газовый трубопровод.

Кроме этого, надо подключить электропитание, используя специальную розетку с заземляющим электродом.

Электроника котла очень чувствительна к перепадам или скачкам напряжения, поэтому важно защитить от них плату управления. Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже)

Надо использовать штатный стабилизатор напряжения, выпускаемый компанией Buderus, или подобный ему (что несколько хуже).

Запуск котла производится либо при первом включении, либо после летнего перерыва.

В обоих случаях необходимо сначала заполнить систему водой. Сверяясь с показаниями манометра, производят наполнение системы до величины 0,8 Бар. Стандарт рабочего давления составляет от 1 до 2 Бар, но надо учитывать, что при нагреве объем воды увеличится, что вызовет подъем давления.

После этого устанавливают требуемую температуру теплоносителя на панели управления, что вызовет запуск горелки и начало работы котла.

Перед включением надо обязательно спустить воздух из радиаторов с помощью кранов Маевского., иначе при запуске появится ошибка. Ее сбрасывают нажатием и удержанием кнопки «ОК», после чего попытки повторяют до получения положительного результата.

Заполнять водой горячий теплообменник нельзя, поскольку это может привести к появлению трещин и выводу узла из строя. Перед заполнением надо дождаться, когда котел остынет, и только тогда заполнить систему.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

• Открыть газовый кран.
• Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
• Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

ВАЖНО!

Воздух можно выпустить быстрее, если открыть доступ к насосу и ослабить винт. Процедура производится при отключенном питании. Воздух выйдет из-под крышки насоса, как только пойдет вода, винт сразу же вновь затягивается и оборудование вновь запускается.
