Конус морзе

Укороченные конусы Морзе

В процессе развития станкостроения появились станки, в которых размеры патронов под инструмент оказались меньше длины стандартных конусов Морзе, что создавало большие проблемы с подбором инструмента и установкой его в станок. Для таких станков был разработан отдельный вид укороченных конусов Морзе.

Главной особенностью таких конусов является то, что при сохраненном большем диаметре и конусности, длина хвостовика была уменьшена. При этом, укороченные конусы, благодаря сохранению своей формы, ни в чем не уступают стандартным. Они позволяют так же надежно закреплять инструмент и так же быстро производить его замену.

Ниже приведены основные размеры укороченных конусов Морзе:

Наименование конуса

Конус Морзе оснастка для быстрого переоснащения станка инструментом разного размера.

Чаще всего применяется для центрированного крепления режущего инструмента: сверл, фрез, зенковок, патронов т. п. Для этого хвостовик инструмента, изготовленный конусообразной формы, вставляется в соответствующее по диаметру и конусности отверстие на станке (шпиндель, задняя бабка),

Конус морзе для фрезерных станков.

или для уменьшения конусности — переходной конус вставляется в конус наибольшего размера.

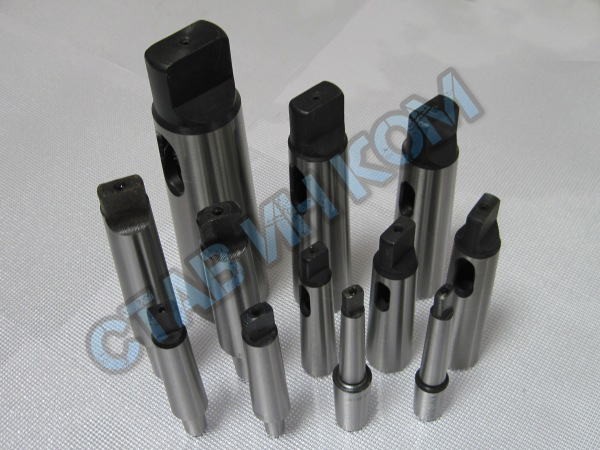

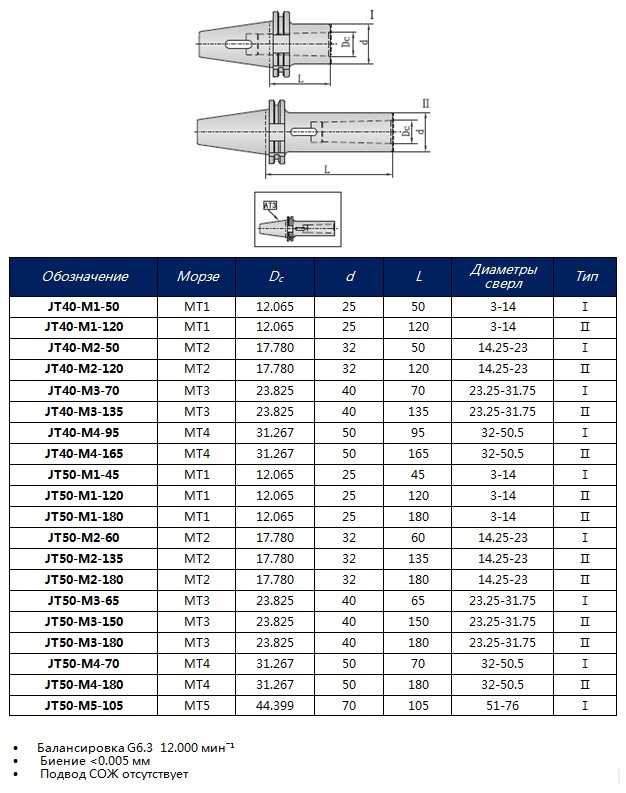

Переходник конус Морзе

Особенности конструкции и основные типы конусов Морзе

Есть версия, что коническая конструкция появилась в результате постепенной эволюции токарного, фрезерного и сверлильного инструмента в результате изучения влияния износа инструмента на его характеристики и качество выпускаемых деталей. Было замечено, что в процессе работы инструмент с цилиндрическим хвостовиком изнашивался и начинал проворачиваться в кулачках, возникали биения и отклонения инструмента.

В процессе развития технологий машиностроения появился так называемый метрический конус, который отличается от своих предшественников постоянной конусностью и угловыми размерами. Его конусность составляет 1:20, уклон – 1°51’56”, а угол – 1°51’51”, тогда как до этого конусность была переменной и варьировалась от 1:19,002 до 1:20,047.

Согласно классификации, принятой в ГОСТах СССР конусы Морзе принято разделять на малые, большие и общего применения.

Исходя из особенностей конструкции, на сегодняшний день различают три типа конусов Морзе:

1. Гладкий;
2. С резьбой;
3. С лапкой.

Выпадение инструмента из шпинделя предотвращается самой конической формой хвостовика и отверстия в шпинделе или оправке. Дополнительно крепление хвостовика с лапкой в шпинделе происходит за счет вхождения лапки в специальный паз, резьбового – за счет резьбы в торце хвостовика.

Так же изготавливают инструмент с дополнительными пазами и отверстиями для подведения СОЖ. Это наиболее актуально для современных станков с ЧПУ.

Конус 1:20

Метрические конусы инструментов. Отверстия в шпинделях станков.

«Конус Морзе» был изобретен в 1864 году Стивеном А. Морзе, отчего и получил название своего изобретателя. Это такой хвостовик инструмента конической формы (к примеру, фреза, сверло) и соответственно отверстие конической формы подходящего размера, называемое гнездом, в задней бабке станка или же в шпинделе. Он предназначен для скорой замены инструмента с большой точностью центрирования и высокой надежностью

Есть разные конусы Морзе размерами КМ0 до КМ7. Они отличаются по своей конусности и исполнению. Обыкновенно используются метрические конуса МЕ4, МЕ6, а также большие метрические конуса МЕ100, МЕ80, МЕ160, МЕ120 и МЕ200. Размер КМ7 не рекомендуется в России. Производятся несколько вариантов исполнений хвостовика конуса. Он может быть с резьбой, с лапкой или вообще без них.

Конус Морзе чаще всего применяется в металлорежушем инструменте и станках для быстрого и точно-центрированного крепления инструмента: сверл, фрез, зенковок, т.п. Для этого хвостовик инструмента изготавливается конусообразной формы, всталяется в соотвествующее по диаметру и конусности отверстие на станке.

Конусы бывают восьми размеров, от КМ0 до КМ7, в российском станкостроении не рекомендован, обычно применяется метрические конуса МЕ4, МЕ6, и большие метрические конуса МЕ80, МЕ100, МЕ120, МЕ160, МЕ200.

Основное различие этих двух стандартов – различный коэффициент конусности (1:20 для метрического и 1:19 – 1:20 для конусов Морзе) и различные резьбы на хвостовике инструменты (метрическая резьба у метрических конусов и дюймовая у конусов Морзе).

Кроме двух упомянутых стандартов, существуют и другие конусные системы, но о них вопроса не было.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него 2. Самодельный наждак из двигателя стиральной машинки 3. Самодельный генератор из двигателя от стиральной машины 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат 5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат 7. Дровокол с двигателем от стиральной машины 8. Самодельная бетономешалка

Что такое конус Морзе?

Для оперативного центрированного варианта установки инструмента применяется хвостик в виде конуса. Чаще всего во фрезах и сверлах используется именно конус Морзе. Он может быть различных размеров.

Хвостик этого конуса может быть сделан в различных вариациях. У него может присутствовать резьба, лапки. Данных элементов может и не быть. Внутри резьба предназначена для фиксации инструмента при помощи штока. Она позволяет создавать надежное крепление инструмента, делает проще его вынимание при заклинивании. У лапки двойное предназначение. Она делает более простым высвобождение из шпинделя конуса. Также она не дает возможности провернуть конус морзе при огромной нагрузке.

В некоторых инструментах имеется огромная система канавок, различных отверстий. Через них поступает охлаждающая жидкость, а также составы для смазки.

На станках ЧПУ применяется автоматическая замена инструмента. Для данных целей был создан инструментальный вариант. Он способен нивелировать такие минусы конуса Морзе, как:

1. постоянное заедание хвостика в шпинделе;
2. значительную длину хвостика;
3. маленькая площадь хвостика и маленький осевой упор;
4. большое количество трудностей, которые появляются при установке конуса в автоматическом режиме;
5. невозможность автозамены инструмента.

Узнать цену на конус Морзе под патрон вы можете на сайте smolmotor.ru.

Существует большое количество видов конусов Морзе. Они различаются собственными размерами. Бывают конусы стандартного размера, а бывают укороченные.

Конический хвостик конуса назван так за счет своей формы. За счет подобной специфичной конструкции детали надежно скрепляются между собой. Такой хвостик прекрасно подходит для присоединения сверла. Для того, чтобы обеспечить высокую функциональность устройства, необходимо правильно подобрать его размеры.

Конус Морзе является наиболее совершенной версией обыкновенного конического хвостика, предназначенного для крепления. Он зачастую применяется для различных устройств.

Для некоторых целей длина конуса оказалась достаточно большой. Поэтому был создан конус Морзе укороченный. Более толстая часть обычного конуса была удалена для его создания. Так появился укороченный вариант.

Широко применяется инструментальный вариант конуса. Есть определенные стандарты для таких конусов. По ГОСТу определено три исполнения конусов.

голоса

Рейтинг статьи

Точение конуса на токарном станке

1. Точение конической поверхности при повороте поперечногосуппорта

при ручной подаче, как показано на рисунке 20а. Угол поворота определяют по формуле:

tg  = (D – d)/2l, где D и d – диаметры конуса, мм; l – длина конуса, мм. Этим методом обрабатываются как наружные, так и внутренние конические поверхности.

2. Точение конусов широким резцом

при поперечной подаче (рисунок 20б). Этот способ применяется при обработке конических поверхностей небольшой длины. Ширина резца должна немного превышать длину обрабатываемой поверхности.

3. Точение конусов при поперечном смещении корпуса задней бабки

показано на рисунке 20в. Таким способом обрабатываются длинные детали с небольшой конусностью (  8 о ). Величина смещения задней бабки от оси

h = L(D – d)/2l, где l – длина детали, мм.

4. Точение конусов при помощи копировальной

(конусной)линейки показано на рисунке 20г. Таким способом обрабатываются конусные детали большой длины. Для этого на кронштейне, прикреплённом к станине, располагают линейку с ползуном, которая кинематически связана с поперечным суппортом станка.

Рисунок 20 – Способы обработки конических поверхностей.

Точение конической поверхности с поворотом поперечного суппорта и ручной подачи (а)

1 – ось поворота поперечного суппорта; 2 – рукоятка ручной подачи.

Точение конусов широким резцом (б). Точение конусов при поперечном смещении корпуса задней бабки (в). Точение конусов при помощи копировальной (конусной) линейки (г)

1, 5 – болты крепления линейки; 2 – кронштейн; 3 – копировальная линейка; 4 – ползун; 6 – тяга; 7 – станина; 8 – деталь; 9 – поперечный суппорт

Кинематическая схема токарно-винторезного станка 1к62

При анализе кинематических схем металлорежущих станков различают главное рабочее движение

идвижение подачи .

Главное рабочее движение

. Привод главного движения – коробка скоростей имеет 6 валов. Вал I (рисунок 21) приводится в движение электродвигателем

(N = 10 кВт, n = 1450 об/мин) через клиноремённую передачу со шкивами диаметром 142 и 254 мм. На этом валу размещается пластинчатая фрикционная муфта М1, переключение которой реверсирует вращение шпинделя. При включении муфты влево вращение с вала I на вал II передаётся через шестерни 56 – 34 или 51 – 39, а при включении муфты вправо – через шестерни 50 – 24 и 36 – 38. В последнем случае передача движения осуществляется через блок промежуточных (паразитных) шестерён 24 – 36, которые изменяют направление движения вала II, и, следовательно, направление вращения шпинделя.

При включении муфты влево обеспечивается прямое вращение шпинделя – по часовой стрелке при взгляде с его нерабочей стороны, при включении вправо – обратное вращение. Реверсирование движения шпинделя необходимо для проведения тяжёлых отрезных работ (большие диаметры, твёрдые материалы) при обратном вращении шпинделя, а также для извлечения инструмента, закреплённого в задней бабке, при обработке отверстий. В дальнейшем будет рассматриваться только прямой рабочий ход.

С вала II на вал III вращение передаётся через шестерни 29 – 47; 21 – 55; 38 – 38. С вала III движение может непосредственно передаваться через шестерни 65 – 43 на вал VI – шпиндель, обеспечивая таким образом, 6 самых высоких частот его вращения.

С другой стороны, движение с вала III может передаваться на вал IV через шестерни 22 – 88 или 45 – 45, а с вала IV на вал V через шестерни 22 – 88 или 45 – 45 и далее 27 – 54 на шпиндель. Валы IV и V являются системой перебора. Благодаря этой системе шпиндель получает ещё 24 частоты вращения, итого – 30.

Фактически станок имеет 23 частоты вращения, так как при некоторых передачах скорости дублируются.

Уравнение кинематической цепи главного движения в общем виде выглядит так:

где nшп – частота вращения шпинделя, об/мин; nэд – частота вращения электродвигателя, об/мин; dэд – диаметр шкива на валу I, мм;  — коэффициент проскальзывания клиноремённой передачи (  0,01  0,015); i – передаточное отношение передачи с одного вала на другой.

Движение подачи

содержит:

— звено увеличения шага;

ПОИСК

На чертеже пиноли 2 (рис. 16.6) подчеркнуты сопряженные размеры диаметры 30 20 и 17, 780 мм, конусность 1 20, 020 (конус Морзе № 2). Размер 18 глубины расточки диаметром 30 мм равен размеру длины гайки 4 (см. рис. 16.8). Длина 150 мм определена из цепочки размеров длины винта со стороны трапецеидальной резьбы и длины конуса Морзе центра, расположенного в пиноли.

При упоре винта в торец центра между торцом буртика винта и торцом гайки (и пиноли) должен оставаться зазор 2…3 мм для осевого перемещения винта при выталкивании центра. Цепочка размеров винта и центра (размерная цепь) равна 94+(85—23—4)=152 мм, где 94 — длина части винта (см. рис. 16.12)  [c.

332] Конус Морзе Общие размеры Конструкции I и II Конструкция I/  

Каждую переходную конусную втулку обозначают номерами конуса Морзе. Основные размеры переходных втулок для инструмента с конусом Морзе установлены ГОСТом 9288-59.

Короткие переходные втулки (тип 1) выпускают со следующими номерами конусов Морзе 2-1, 3-1, 3-2, 4-2, 4-3, 5-3, 5-4, 6-4 и 6-5 (первая цифра характеризует  

Фрезы диаметром 20 мм исполнения 1 по соглашению с потребителем изготовляются с конусом Морзе 2. Размеры конусов Морзе по ГОСТ 2847-67,  

Конусы Морзе укороченные — Размеры 540  

Диаметр резьбы, в мм М конуса Морзе Наибольший размер патрона, в мм  

Размеры хвостовиков у сверл № конуса Морзе патрона Размеры патрона, в мм  

Конус Морзе № Размеры (в мм)  

Конусности общего назначения нормальные — Угол конуса — Примеры применения 129, 130 Конусы Морзе — Размеры 131 Координаты установки угловых фрез — Формулы для определения 465  

Конусы Морзе( ) Резьбы трубные конические общего назначения а также обсадных свыше бурильных и насосно-компрессорных труб. Конусы инструментов по американскому стандарту размерами 2-12″  

Применение углов конусов и конусностей специального назначения (табл. 22) регламентировано и допускается а предусмотренных случаях к числу их относятся инструментальные конусы Морзе, конические трубные резьбы, концы шпинделей металлорежущих станков, присоединительные размеры патронов и планшайб и др.  

Под конусы Морзе и метрические конусы широко применяют комплекты разверток из трех штук. Третья — чистовая развертка (фиг. 52) такая же, как в комплекте из двух разверток. Первая развертка (фиг. 54) — черновая, вторая развертка (фиг. 55) — промежуточная. Размеры разверток комплекта из трех штук приведены в табл. 78—79.  

ГОСТ 25557—82 JCT СЭВ 147—75J

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

к ГОСТ 25557—82 Конусы инструментальные. Основные размеры (Пере издание, февраль 1986 г.)

В каком месте	Напечатано	Должно быть
Пункт 2. Для конуса конусность	Таблица. Морзе 3	1:19,992=0,05020	1:19,922=0,05020

(МУС № 8 2001 г.)

УДК 621.9.02—434.5:006.354 Группа Г23

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ Основные размеры

Machine tool tapers.

Basic dimensions

ГОСТ

25557-82

(СТ СЭВ 147—75J

ОКП 39 0000

Постановлением Государственного комитета СССР по стандартам от 28 декабря 1982 г. № 5172 срок введения установлен

с 01.01.84

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на инструментальные метрические конусы и конусы Морзе.

Стандарт полностью соответствует СТ СЭВ 147—75.

2. Основные размеры инструментальных метрических конусов и конусов Морзе должны соответствовать указанным на черт. 1, 2 и в таблице.

Издание официальное ★

Перепечатка воспрещена

Переиздание. Февраль 1986 г.

Издательство стандартов, 1986

Наружные конусы

С лапкой

С резьбовым отверстием

Черт. 1

Внутренние конусы

Для конусов с лапкой

Для конусов с резьбовым отверстием

Черт, 2

Размеры

Наименование конуса	Метрический	Mop
Обозначение конуса	4	6	1	2	3
Конусность	1 : 20=0,05	1 : 19,212= =0,05205	1 : 20,047— — 0,04988	1 :20,020= =0,04995	1 : 19,992= = 0,05020
D	4	6	9,045	12,065	17,780	23,825
Наружный конус	а	2	3	3	3,5	5
	4,1	6,2	9,2	12,2	18	24,1
d*	2,9	4,4	6,4	9,4	14,6	19,8
di	—	—	M6	M10	M12
<*2	—	6,1	9	14	19,1
** а 3 max	—	6	8,7	13,5	18,5
^4 max	2,5	4	6	9	14	19
tlmax	23	32	50	53,5	64	81
^2max	25	35	53	57	69	86
^3max	_	56,5	62	75	94
^4max	—	59,5	65,5	80	99
b	—	3,9	5,2	6,3	7,9
c	_	6,5	8,5	10	13
£max	_	Ю о	13,5	16	20
^mln	_	—	16	24	28
^?шах	—	4	5	6	7
Ri	—	1	1,2	1,6	2
^max	2	3	4	5	7

в мм

зе	Метрический
	4	5	6	80	100	120	160	200
	1 : 19,254 = = 0,05194	1 : 19,002= =0,05263	1 : 19,180 = = 0,05214	1 :20=0,05
31,267	44,399	63,348	80	100	120	160	200
6,5	8	8	10	12	16	20
31,6	44,7	63,8	80,4	100,5	120,6	160,8	201
25,9	37.6	53,9	70,2	88,4	106,6	143	179,4
М16	М20	М24	МЗО	М36	М48
25,2	36,5	52,4	69	87	105	141	177
24,5	35,7	51	67	85	102	138	174
25	35,7	51	67	85	102	138	174
102,5	129,5	182	196	232	268	340	412
109	136	190	204	242	280	356	432
117,5	149,5	210	220	260	300	380	460
124	156	218	228	270	312	396	480
11.9	15,9	19	26	32	38	50	62
16	19	27	24	28	32	40	48
24	29	40	48	58	68	88	108
32	40	50	65	80	100
8	10	13	24	30	36	48	60
2,5	3	4	5	6	8	10
9 | 10	16	24	30	36	48	60

Размеры

Наименование конуса	Метрический	Mop
Обозначение конуса	4	6	1	2	3
Внутренний конус	db	3	4,6	6,7	9,7	14,9	20,2
	j —		7	11,5	14
hmin	25	34	52	56	67	84
и	21	29	49	52	62	78
g	2,2	3,2	3,9	5,2	6,3	7,9
h	8	12	15	19	22	27

* Размеры Du d и d₂ являются теоретическими и зависят от диаметра D ** Диаметр лапки d₃ может по длине превышать размер с при условии, что

Пример условного обозначения конуса Морзе 3,

Морзе 3 АТ8 ГОСТ 25557—82 То же, метрического конуса 160, степени точности АТ7:

Метр. 160 АТ7 ГОСТ 25557—82

3. Неуказанные размеры концов конусов с резьбовым отвер-

4. Предельные отклонения размеров конусов — по ГОСТ

Продолжение

в мм

зе	Метрический
	4	5	6	80	100	120	160	200
	26,5	38,2	54,6	71,5	90	108,5	145 Л	182,5
18	23	27	33	39	52
107	135	188	202	240	276	350	424
98	125	177	186	220	254	321	388
11,9	15,9	19	26	32	38	50	62
32	38	47	52	60	70	90	110

и номинальных размеров а, h и /₃.

Стгх — 6.

степени точности АТ8:

стием — по ГОСТ 14034—74. 2848—75.

Редактор В. С. Бабкина Технический редактор Э. В. Митяй Корректор С. И. Ковалева

Сдано в наб. 17.06.86 Подп. в печ. 15.10.86 0,75 уел. п. л. 0,75 уел. кр.-отт. 0,39 уч.-изд. л.

Тираж 12 000 Цена 3 коп.

Ордена «Знак Почета> Издательство стандартов, 123840, Москва, ГСП,

Новопресненский пер., д. 3.

Вильнюсская типография Издательства стандартов, ул. Миндауго, 12! 14, Зак. 3745.

Системы обозначения конусов Морзе

В России и странах ближнего зарубежья до сих пор принято классифицировать все виды конусов Морзе согласно советским ГОСТам. В них указаны основные параметры (конусность, длина, диаметры наружного и внутреннего конусов) для каждого вида конусов Морзе.

Даже сейчас, когда во всем мире производство инструмента регламентируется международными стандартами ISO и DIN, обозначения ГОСТ обозначения в нашей стране не потеряли свою актуальность. Более того, старые ГОСТы постоянно дорабатываются и совершенствуются.

На данный момент основным документом, регламентирующим обозначения и размеры конусов Морзе является ГОСТ 25557-2006 «Конусы инструментальные. Основные размеры», заменивший устаревший ГОСТ 25557-82. Ниже приведены примеры обозначения конусов Морзе из данного ГОСТ.

Так же существуют госты на отдельные виды инструмента, в которых применена эта конструктивная особенность. Например, ниже приведена таблица обозначений оправок с конусом Морзе для сверлильных патронов (ГОСТ 2682-86).

В соответствие с современными международными стандартами конусы Морзе подразделяются на 8 видов, обозначаемых маркировкой МТ и цифрами от 0 до 7 (например: МТ3), в Германии принята маркировка МК

Конус 7:24

Широко распространённый инструментальный конус, в основном, для станков с ЧПУ с автоматической сменой инструмента. Цель разработки — устранение недостатков конуса Морзе (самозаклинивание конуса в шпинделе, малая площадь осевого упора, большая длина, сложность автоматической фиксации конуса в шпинделе, отсутствие зацепов для автоматической смены инструмента).

Существует ряд национальных и международных стандартов на этот конус, отличающихся базовой размерностью (дюймовая или метрическая), вспомогательными элементами (фланцы, штревели, каналы подачи СОЖ) и обозначениями. Конуса, изготовленные по разным стандартам, не всегда взаимозаменяемы.

• ISO -конусы. Международные стандарты ISO 297:1988 (конструктивная разновидность для ручной смены инструмента), ISO 7388 (конструктивные разновидности для автоматизированной смены инструмента).
• Новые российские стандарты: ГОСТ 25827-2014 — конструкции конусов, фланцев и резьб хвостовиков. Парный к нему ГОСТ ИСО 7388-3-2014 — конструкции штревелей. Практически дубликат ISO 297 и ISO 7388.
• Все еще могут быть актуальны советские и старые российские стандарты: ГОСТ 15945-82 — основные размеры конусов и парный к нему ГОСТ 19860-93 — допуски.
• ГОСТ 25827-93 — конструкции конусов, фланцев и хвостовиков.

DV ,SK (от нем. Steilkegel). Немецкий вариант конуса. Стандарты DIN 2080, DIN 69871.

NMTB (от англ. National Machine Tool Builders Association),NST ,NT . Американский вариант конуса. Стандарт ANSI B5.18. Дюймовая размерность, конструктивно аналог ISO 297.

CAT ,CV (от англ. Caterpillar V-Flange). Американский вариант конуса. Стандарт ANSI B5.50. Дюймовая размерность, конструктивно аналог ISO 7388 вариант A.

BT — японская разновидность конуса согласно стандарта JIS B6339 (JMTBA MAS-403 «BT»). Дюймовая размерность, конструктивно аналог ISO 7388 вариант J.

NFE 62540 — французский стандарт.

IS 2340 ,IS 11173 — индийские стандарты. Первый аналог ISO 297, второй ISO 7388.

Типоразмер конуса обозначается цифрой, существуют размеры от 10-го до 80-го с шагом 5. Например, ISO10, NMTB40, BT50. Для всех стандартов размер конусной части одного типоразмера одинаков. Угол конуса 16°35’40″. В таблице размеров конусов D

обозначает базовый размер — наибольший диаметр конусного отверстия (гнезда),L обозначает глубину конусного отверстия. Эти значения также примерно соответствуют наибольшему диаметру конуса и его длине. Диаметр фланцаDF примерно одинаков у всех конструктивных разновидностей одного типоразмера. Конус с фланцем для автоматической смены инструмента

Типоразмер	D	L	Резьба штревеля	DF
10	15,87	21,8
15	19,05	26,9
25	25,40	39,8
30	31,75	49,2	M12	50
35	38,10	57,2
40	44,45	65,6	M16	63
45	57,15	84,8	M20	80
50	69,85	103,7	M24	97
55	88,90	132,0	M24	130
60	107,95	163,7	M30	156
65	133,35	200,0	M36	195
70	165,10	247,5	M36	230
75	203,20	305,8	M40	280
80	254,00	390,8	M40	350

Стандарты ISO и новый российский ГОСТ определяют несколько конструктивных разновидностей: одну для ручной смены инструмента и три разновидности для автоматической смены инструмента, обозначаемые буквами A

,U ,J . Каждой конструктивной разновидности соответствует свой фланец и штревель. Помимо того, стандарты регламентируют два метода подвода охлаждающей жидкости к инструменту: центральный через штревель (обозначается буквойD ) или боковой через фланец (буквойF ).

Старый ГОСТ 25827-93 определял три исполнения конусов. Исполнение 1 было аналогично ISO 297. Исполнение 2 было аналогично ISO 7388 вариант A. Исполнение 3 аналогов не имело. Стандарт не определял конструкций штревелей, только фланцев и резьб хвостовиков.

В настоящее время конуса обычно изготавливают со сменными штревелями, что улучшает совместимость оборудования разных стандартов.

Габариты и элементы конуса Морзе

Отличительной чертой одного конуса Морзе от другого являются размеры. Существуют несколько их видов и в соответствии с ГОСТом каждый имеет определенный номер и аббревиатуру. Чтобы измерить его, необходимо воспользоваться калибровкой, а лучше всего специальной таблицей, которая позволит рассчитать размеры до микрона. В зависимости от станка, на котором будет проводиться обработка детали, следует выбирать например резец, сверло, а затем вид изобретения Стивена Морзе.

С развитием машиностроительной отрасли возникла потребность в расширении модельного ряда конусов Морзе. Для этого был разработан метрический конус, который не имел особых конструктивных отличий от своего предшественника. Его конусность равнялась 1:20, при этом угол 2°51’51″, а уклон 1°25’56″. Метрические конусы позволили создать большой выбор инструмента для различных станков и операций. Классифицируются они на две категории: большие и малые. Большие обозначаются, например № 120, 200, и цифры соответствуют наибольшему диаметру метрического конуса.

Размеры конуса Морзе

Инструментальный конус представляет собой конический хвостовик какого-нибудь режущего инструмента и коническое отверстие в шпинделе или бабке такого же диаметра. Его функция заключается в быстрой смене режущего инструмента и сохранении высокой точности при центрировании и закреплении.

Применяется в основном в станках с ЧПУ, потому что устраняет ряд недостатков обычного конуса Морзе.

• заклинивание хвостовиков в шпинделе гораздо меньше;
• меньшие размеры;
• улучшенный упор по оси;
• простота закрепления;
• автоматическая смена режущего инструмента.

В наши дни конусы Морзе изготавливают в соответствие с международным стандартом ISO и DIN. В России система стандартизации объединяет в один класс как просто конусы Морзе, так и метрические и инструментальные. Информацию о них можно получить в ГОСТ 25557-82. Ситуация с единым ГОСТом сложилась из-за того, что конусы Морзе со времен СССР пользуются в нашем государстве большой популярностью, а параллельно с этим появилось много новых.

Конусы Морзе распределены по 8 категориям. За рубежом это МТ0, МТ1, МТ2, МТ3, МТ4, МТ5, МТ6, МТ7. В Германии такая же нумерация, но буквенное обозначение МК. В нашей стране и на постсоветском пространстве КМ0, КМ1, КМ2, КМ3, КМ4, КМ5, КМ6 и №80.

Как показало время, некоторые конусы Морзе зарубежного производства неудобны в эксплуатации по причине большой длины. На этот случай был разработан ряд укороченных изделий, имеющий 9 размеров.

История создания

Появления такой конструкции, а так же происхождение самого названия до сих пор покрыто множеством тайн. Достоверно известно, что в 1863 году американский инженер Стивен Морзе зарегистрировал патент на изобретение спирального сверла, такого, которое известно нам и по сей день. До этого для изготовления сверла, скручивали заостренный плоский профиль. В описании, запатентованного Стивеном Морзе спирально м сверле, нет никаких упоминаний об особой форме хвостовика, но по какой-то причине Бюро стандартов США внесло коническую форму в национальные стандарты. Считается, что изобретатель, запатентовав новую конструкцию сверла, направил опытные образцы в Бюро патентов, где была замечена и по достоинству оценена эта особенность.

Впоследствии была создана компания по производству, получившая его имя и занимавшаяся изготовлением инструмента для машиностроения. К концу 19 века компания серьезно расширилась и стала одним из ведущих производителей инструмента того времени. Произведенный ей продукт поставлялся во многие страны мира, в том числе и в Россию. За время ее существования было запатентовано еще несколько изобретений, но, ни одно из них не было связано с коническим исполнением хвостовиков инструмента. Так же есть сведения, что через какое-то время после основания сам изобретатель по неизвестным причинам покинул компанию, при этом его имя в названии сохранилось.

Так же известно еще несколько изобретателей с фамилией Морзе, живших в США в то время. И, возможно, автором этого изобретения является кто-то из них, но никакой информации, подтверждающей эту версию, нет. Поэтому официальным изобретателем конической формы хвостовика инструмента считается именно Стивен Эмброуз Морзе.

https://youtube.com/watch?v=evWPoMxRr-Q

Телетайп и код Бодо

Система Морзе тоже была неидеальна: она все-таки была кодом из точек и тире, для чтения которого необходим был квалифицированный оператор. Кроме того, сообщение морзянкой занимало на бумаге существенно больше места, чем традиционный текст, а печать была возможна только на узкой ленте. Поэтому следующим шагом в развитии телеграфии стал телетайп — печатная машинка, которая управлялась по телеграфу.

Одну из первых конструкций телетайпа предложил француз Эмиль Бодо. Он заметил, что чтение кода гораздо проще автоматизировать, если передача каждого символа занимает одно и тоже время, тогда как передача нуля азбукой Морзе (5 тире) занимает в 19 раз больше времени, чем буквы латинской буквы E. Чтобы преодолеть это, Бодо создал телеграфный код, названный впоследствии его именем.

Он придумал разделить условное время передачи символа на пять равных временных отрезков. В течение каждого этого отрезка передавалось одно из двух значений — есть ток или нет. По сути, его алфавит состоял из точек и пробелов между ними. Поскольку на каждый символ отводилось пять знаков, а всего знаков два, то таким образом можно зашифровать 25 = 32 символа, что покрывает все буквы латинского алфавита и позволяет использовать знаки пробела, конца строки, кавычек и завершения сообщения.

Код Бодо — поскольку его считывает машина, то указаны не точки и пробелы, а изменение напряжения

Поделиться

На принимающей стороне автоматическая печатная машинка считывала сигнал, и в зависимости от последовательности импульсов активировала один из печатающих молоточков. Поскольку Код Бодо никогда не предназначался для чтения человеком, его можно было бы не ставить в один ряд с азбукой Морзе. Однако ранние операторы телетайпов вынуждены были для отправления сообщений использовать код, а не буквы.

На их клавиатуре было всего пять клавиш, по числу столбцов из таблицы символов. Например, если оператор хотел передать букву F, ему надо было нажать три центральных клавиши. При нажатии они залипали, автомат передавал сигнал, после чего их отщелкивали и переходили к следующему символу. Опытный пользователь на такой машинке мог набирать до трех символов в секунду, что неплохо и для современных пользователей на обычной клавиатуре.

Клавиатура телетайпа Бодо, ранний вариант

Rothen / Wikimedia Commons

Поделиться

Классификация

1. Быстросменный сверлильный патрон используется со сменной втулкой для свёрл с коническим хвостовиком;
2. Предохранительный патрон для нарезания резьбы в глухих и сквозных отверстиях имеет более сложное строение. Состоит он из кулачков муфты, ведомых полумуфт, основной кулачковой муфты, пружины и регулировочной гайки. Используется он как держатель для меитчиков.
3. Цанговый сверлильный патрон состоит из хвостовика, соединённого с цилиндрической частью. Между зажимом и хвостовиком внутри патрона находится разрезная втулка.
4. Двухкулачковый сверлильный патрон зажимает сверло благодаря внутренним зацепам в верхней части патрона, фиксируемым пружиной. Чем и объясняется его особенность применения для тонких свёрл и использования при небольших нагрузках на сверло.

Только сверлильные патроны с ключом, имеющие конус Морзе имеют соответствующие требования по ГОСТ 8522-79, встретив указание на гост соответствие по размеру используемых при данном размере конуса Морзе можно определить по таблице. Быстрозажимной не имеет конуса, но в отличие от своего собрата с ключом имеет внутреннюю резьбу, диапазон которой обязательно указывается в маркировке.

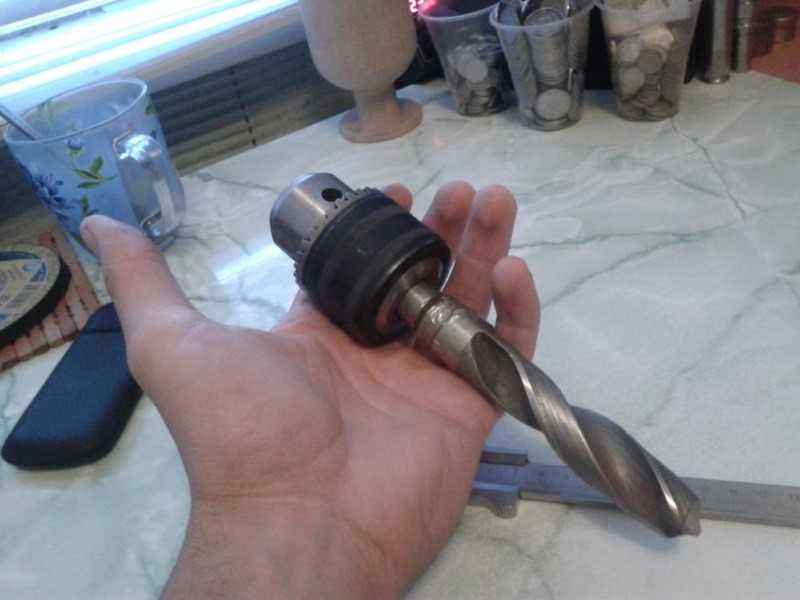

Трёхкулачковый

Маркировка чаще всего выглядит так (на изделиях российских производителей):

• ПСК 3-16 говорит о диапазоне диаметров сверл в мм;
• КМ В12; В16; В18 – что указывает на конус Морзе соединительного отверстия;
• ГОСТ 8522-79 – такое обозначение в маркировке однозначно указывает на соответствие по всем параметрам в таблице, составленной в 79 году.

Маркировка на быстрозажимной имеет только указание на размер внутренней резьбы и диапазон диаметров зажимаемых свёрл.

Трёхкулачковый патрон для сверлильного станка, с фиксацией сверла ключом, соответствует не только ГОСТ 8522-79, но его конус Морзе отвечает стандартам СЭВ 148-75. Что делает сверлильные патроны, выпущенные в России в соответствии с ГОСТ 8522-79, пригодными для сверлильного станка зарубежных производителей, работающих по международным стандартам.

Размеры по ГОСТ 8522-79 – это строгое указание по соответствию типоразмера по диапазону зажима и допустимому радиальному биению. В то же время соответствие основным параметрам не является указанием на определённую конструкцию. Выглядеть сверлильные патроны могут по-разному:

• по форме и длине рабочей части;
• наличию или отсутствию пластикового, предохраняющего корпуса;
• методу крепления основных частей патрона между собой,
• цвету сплава.

Конус Морзе изменяется в большую сторону с возрастанием номера типоразмера. Вместе с размером изменяются допуски радиального биения.

Например, конус Морзе В16 имеют сверлильные патроны 10 и 13 типоразмеров. Эти цифры соответствуют верхнему параметру зажима сверла, нижний устанавливается ГОСТ 8522-79. С конусом Морзе В18 изготавливается патрон № 16 по этой же таблице. Его минимальный зажим 3 мм, максимальный – 16 мм.

Быстрозажимной патрон необходимо подбирать в соответствии с размерами крепёжного отверстия и резьбы станка. Ключевые патроны, благодаря конусу Морзе, имеют преимущество. Конусные переходники позволяют устанавливать на станок патроны с меньшим или большим конусом Морзе, расширяя возможности станка.

Наиболее выносливый быстрозажимной патрон, но он же и самый дорогой – это прецизионный быстросменный патрон. Он идеален для станка, работающего на больших оборотах. Конусные хвостовики делают прецизионный быстрозажимной патрон универсальным.
